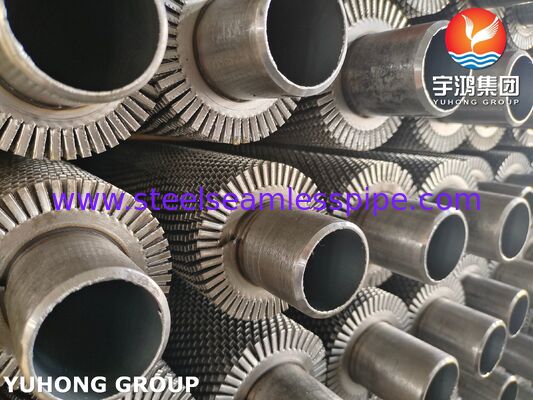

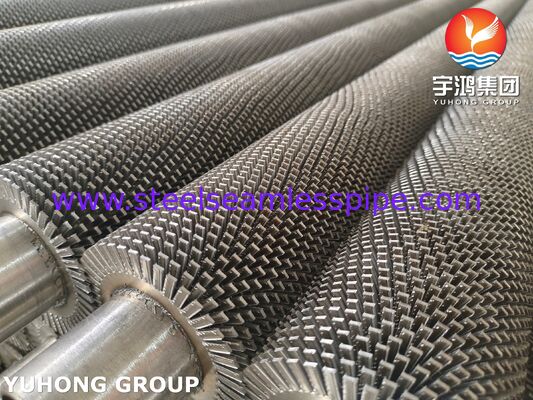

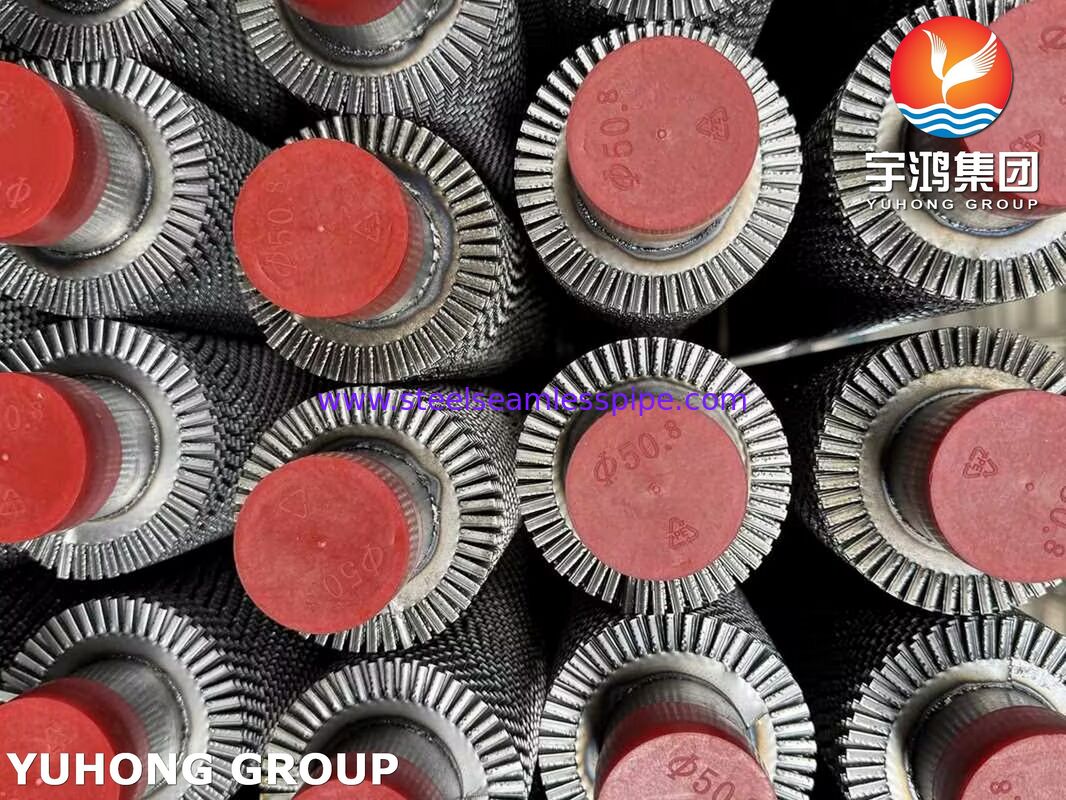

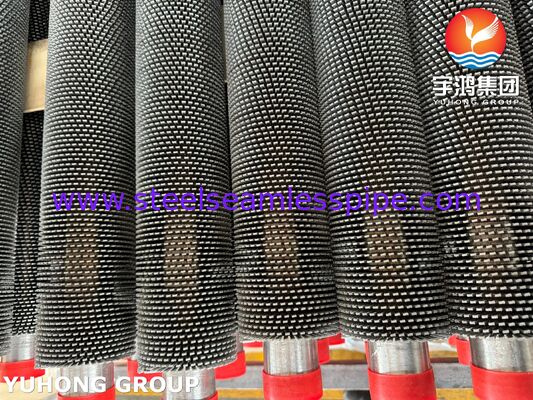

Tubo alettato seghettato per arpe HRSG, surriscaldatore, economizzatore, evaporatore

I tubi a pinne dentate sono componenti di alta efficienza critici nei generatori di vapore a recupero termico (HRSG), massimizzando l'area di superficie di trasferimento del calore per economizers, evaporatori,e super riscaldatori nelle centrali elettricheQuesti tubi, spesso saldati ad alta frequenza con serrature (alette segmentate), riducono le dimensioni totali dell'apparecchiatura, migliorano il trasferimento di calore sul lato del gas e gestiscono in modo efficiente i gas di scarico ad alta temperatura.

Il gruppo Yuhong è specializzato nella fabbricazione di tubi a pinne segate e da tempo fornisce prodotti ai mercati del Medio Oriente, del Sud America, dell'Africa, dell'Europa e di altre regioni.Possiamo fornire servizi di assemblaggio per le Harpe., nonché una guida all'installazione in loco.

• di cilindrata inferiore o uguale a 1000 cm3Situati nella sezione più fredda, a valle, questi tubi riscaldano l'acqua di alimentazione utilizzando calore a basso grado.
• Evaporatori:Questi tubi convertono l'acqua precalda in vapore saturo e sono spesso utilizzati nella "parete dell'acqua" o nel pavimento dell'HRSG, dove è richiesta un'elevata conduttività termica.
• Supercaldaie:Questi tubi, posizionati nel flusso di gas più caldo, elevano la temperatura del vapore saturo al di sopra del punto di saturazione, richiedendo spesso un materiale resistente per gestire il gas ad alta temperatura.dove le pinne segate aiutano a distribuire il calore in modo efficiente.

• Materiale:Prodotto spesso in acciaio al carbonio, in acciaio legato o in acciaio inossidabile per resistere a ambienti duri, ad alta temperatura e ad alta pressione.
• Disegno:Il disegno dentellato (chiamato anche segmentato) rompe lo strato di confine del gas di combustione, migliorando i coefficienti di trasferimento di calore rispetto alle pinne solide.
• Prodotto:La saldatura a resistenza elettrica ad alta frequenza viene utilizzata per legare la pinna al tubo di base, garantendo un legame metallurgico sicuro e prestazioni termiche affidabili.
• HRSG Harps:Questi tubi sono in genere disposti in moduli verticali o orizzontali (arpe) e collegati tramite testate con tubazioni incrociate.

Per ottenere un preventivo accurato per i tubi a pinne dentate, è necessario fornire ilspecifiche del tubo di base (OD, spessore della parete, materiale e lunghezza totale), specifiche delle pinne (altezza, spessore, densità e materiale) e quantità totaleI dettagli tecnici essenziali comprendono il modello di segatura, le lunghezze di fine piatto richieste e gli standard di progettazione pertinenti.

• Specifiche del tubo di base:Diametro esterno (OD) e spessore della parete (WT) (ad esempio, 25,4 mm OD x 2,77 mm WT o 1'' OD x 12 BWG).
• Materiale del tubo:Classe (ad esempio SA106 Gr.B, acciaio inossidabile TP304H, acciaio legato T11/T22).
• Lunghezza del tubo:Lunghezza totale e lunghezza specifica delle estremità semplici (senza pinne).
• Dimensioni delle pinne:Altezza delle pinne (ad esempio 15,88 mm), spessore (ad esempio 1,0 mm) e tipo.
• Densità delle pinne:Le pinne per pollice (FPI) o passo (ad esempio, 6 mm).
• Modello di segatura:Numero di segmenti o larghezza di segatura.
• Materiale delle pinne:Acciaio al carbonio, acciaio inossidabile o acciaio legato.
• Quantità:Numero totale di tubi o lunghezza totale in metri/piedi.
• Norme applicabili:Ad esempio, standard ASME, EN o GB.
