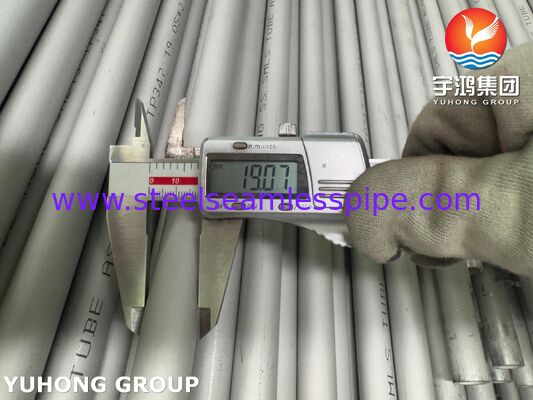

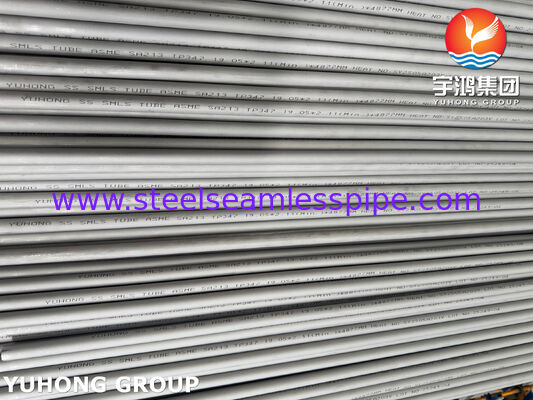

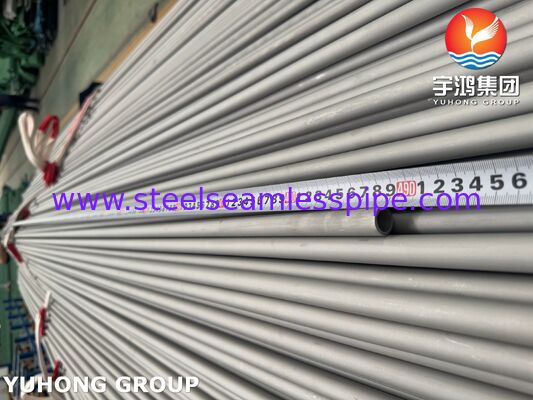

TUBO SENZA SALDATURA IN ACCIAIO INOSSIDABILE ASME SA213 TP347 PER SCAMBIATORE DI CALORE
Un tubo per scambiatore di calore TP347 è un tubo in acciaio inossidabile austenitico senza saldatura specificamente progettato per apparecchiature di trasferimento di calore. È un grado stabilizzato di acciaio inossidabile 18/8 (18% Cromo, 8% Nichel) che contiene l'elemento Niobio (Nb) o Columbio (Cb).
Grazie alla sua eccellente resistenza alla corrosione intergranulare e alla resistenza alle alte temperature, è ampiamente utilizzato in:
- Scambiatori di calore a fascio tubiero
- Condensatori
- Caldaie e surriscaldatori
- Raffinerie petrolchimiche
- Centrali elettriche
I principali vantaggi del TP347 derivano dalla sua aggiunta di Niobio (Cb), che stabilizza il materiale contro la "sensibilizzazione".
1. Resistenza Superiore alla Corrosione Intergranulare
- Il Problema: gli acciai inossidabili standard (come il TP304) formano "carburi di cromo" ai bordi dei grani quando saldati o esposti a calore elevato (800-1500°F / 427-816°C). Questo crea una zona impoverita di cromo che arrugginisce/si fessura facilmente.
- La Soluzione TP347: il Niobio ha una maggiore affinità per il Carbonio rispetto al Cromo. Si lega prima al Carbonio, impedendo al Cromo di formare carburi.
- Risultato: il tubo mantiene la sua resistenza alla corrosione senza trattamento termico post-saldatura. Questo è fondamentale per gli scambiatori di calore dove è richiesta la saldatura.
2. Eccellente Resistenza alle Alte Temperature
- Resistenza allo scorrimento (Creep): il TP347 mantiene una maggiore resistenza sotto stress a lungo termine ad alte temperature rispetto al TP304 o TP316L.
- Resistenza all'ossidazione: può sopportare temperature di servizio continue fino a 1500°F (816°C) senza incrostarsi in modo significativo.
- Stabilità strutturale: non si deforma facilmente (scorrimento) sotto pressione ad alte temperature, rendendolo ideale per surriscaldatori e riformatori.
3. Buone Proprietà Meccaniche
- Resistenza alla trazione: Min. 515 MPa (75.000 psi)
- Limite di snervamento (offset 0,2%): Min. 205 MPa (30.000 psi)
- Allungamento: Min. 35%
- Queste proprietà garantiscono che possa gestire fluidi ad alta pressione in sicurezza.
4. Saldabilità
- È facilmente saldabile con metodi standard di fusione e saldatura a resistenza.
- Poiché è stabilizzato, la zona termicamente alterata (ZTA) della saldatura rimane resistente alla corrosione senza ricottura.
Dovresti scegliere il TP347 rispetto ai gradi standard (come 304 o 316) se il tuo scambiatore di calore opera in una delle seguenti condizioni:
1. Alte Temperature: la temperatura operativa è superiore a 400°C (750°F).
2. Costruzione Saldata: i tubi sono saldati ai tubi-faccia e non è possibile eseguire un trattamento termico di ricottura completo in seguito.
3. Mezzi Corrosivi: il fluido contiene composti che causano attacco intergranulare (ad es. acidi organici caldi, acqua ad alta purezza o specifici flussi di raffineria).
4. Servizio a Lungo Termine: il tubo sarà sotto stress per decenni a temperature elevate (resistenza allo scorrimento).

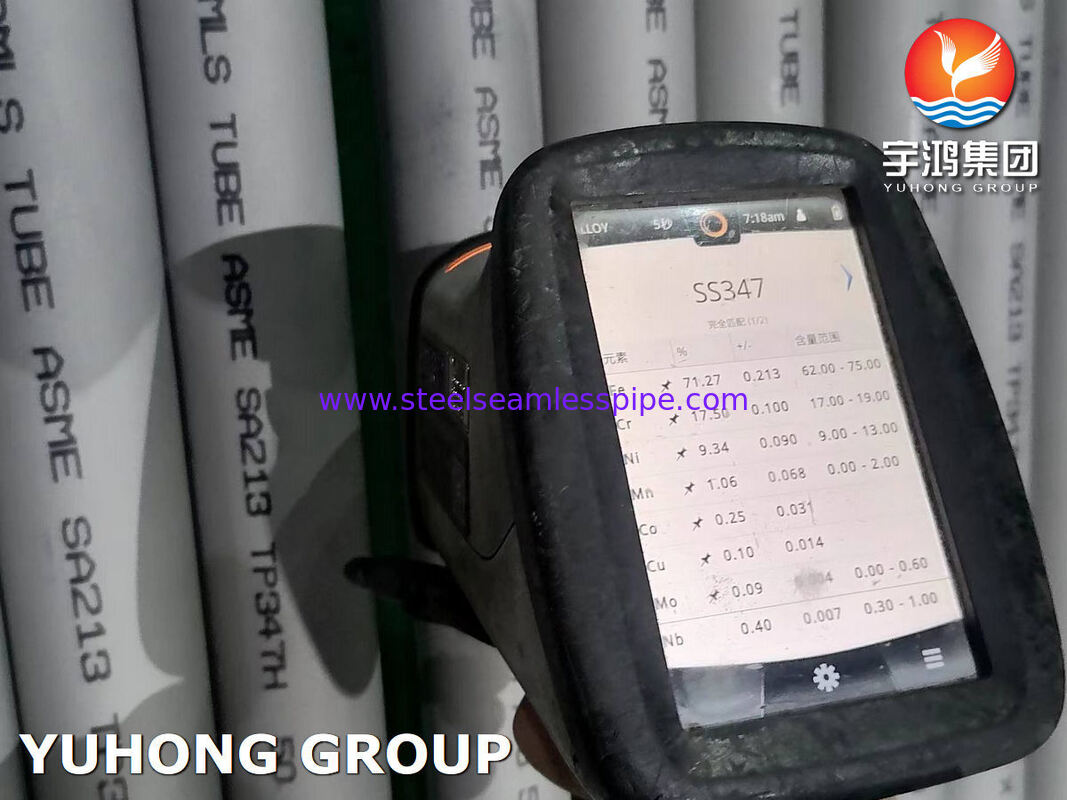

Composizione Chimica del Tubo Senza Saldatura in Acciaio Inossidabile ASTM A213 TP347
| TP347 |
Massimo |
Minimo |
| Ni |
13.00 |
9.00 |
| C |
00.08 |
00.04 |
| Mn |
2.00 |
– |
| P |
00.045 |
– |
| S |
00.030 |
– |
| Si |
1.00 |
– |
| Cr |
20.0 |
17.0 |
| Mo |
3 – 4 |
– |
| N |
– |
– |
| ALTRO |
1.0 |
Nb=10(C+N) |
