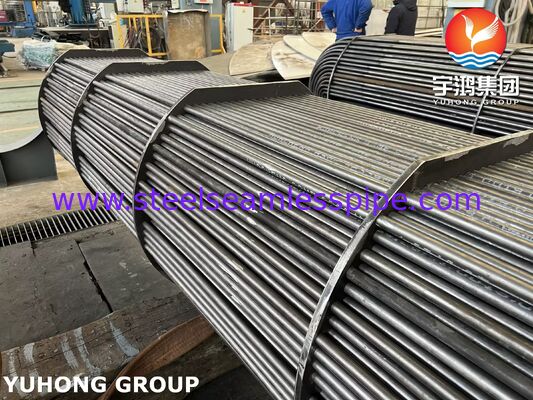

STAINLESS STEEL HEAT EXCHANGER TUBE BUNDLE A179 A213 TUBE WITH TUBESHEET BAFFLE (tubo in acciaio inossidabile per lo scambio di calore)

STAINLESS STEEL HEAT EXCHANGER TUBE BUNDLE A179 A213 TUBE WITH TUBESHEET BAFFLE (tubo in acciaio inossidabile per lo scambio di calore)

Che cos'e' un Tube Bundle?

Un fascio di tubi è il nucleo, l'assemblaggio interno di uno scambiatore di calore di guscio e tubo.

Un fascio tipico di tubi è costituito dai seguenti componenti chiave, tutti raggruppati insieme:

1Tubi: Centinaia di tubi di piccolo diametro (spesso di rame, acciaio inossidabile o titanio) attraverso i quali scorre un fluido.

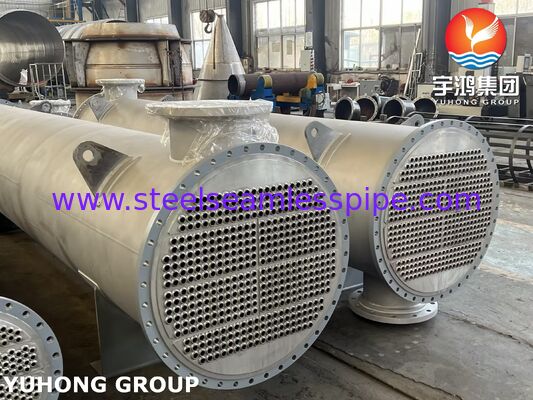

2. Piatti di tubi: spesse piastre circolari a ciascuna estremità del fascio. I tubi sono saldamente fissati in fori in questi fogli (saldando, laminando o espandendo) per evitare che i due fluidi si mescolino.

3. Baffles: una serie di piastre posizionate lungo la lunghezza del fascio.

Sostenere i tubi: impedire loro di abbassarsi e di vibrare.

Flusso diretto di fluido: costringono il fluido del lato della conchiglia (il fluido che scorre intorno all'esterno dei tubi) a prendere un percorso di flusso croce-rivolto attraverso i tubi,che aumenta l'efficienza della turbolenza e del trasferimento di calore.

4. Spacer & Tie Rods: lunghe barre che tengono i deflettori e i fogli di tubo in un preciso allineamento.

L'uso principale di un fascio di tubi è per uno scambio termico efficiente e su larga scala tra due fluidi mantenendoli fisicamente separati.Questo è fondamentale in innumerevoli processi industriali.

Come funziona:

Un fluido (spesso quello che deve essere raffreddato) scorre attraverso i tubi, l'altro fluido (spesso acqua di raffreddamento o vapore) scorre sul lato della conchiglia, sull'esterno dei tubi.Trasferimento di calore attraverso le pareti del tubo dal fluido più caldo al fluido più freddo.

Applicazioni e industrie chiave

I fasci di tubi sono onnipresenti nelle industrie in cui è necessario riscaldare o raffreddare i fluidi di processo:

1. Generazione di energia:

Condensatori superficiali: condensare il vapore uscendo da una turbina e riportandolo in acqua (condensato) utilizzando acqua di raffreddamento.

Caldaie d'acqua: caldaie di pre-riscaldamento di acqua d'alimentazione utilizzando vapore estratto dalle turbine.

2- Rafinazione e petrolchimica:

Distillazione di petrolio greggio: riscaldamento del petrolio greggio prima che entri in una colonna di distillazione.

raffreddamento dei prodotti: raffreddamento dei prodotti raffinati come la benzina, il gasolio, ecc.

Reboiler e condensatori: per colonne di distillazione e reattori chimici.

3. Trasformazione chimica:

Controllo della temperatura per le reazioni chimiche, il recupero dei solventi e il riscaldamento/raffreddamento del flusso di processo.

4. Climatizzazione e refrigerazione:

Chiller: grandi refrigeratori per il raffreddamento urbano o per i processi industriali.

Sistemi di riscaldamento e acqua calda.

5Industria marina:

Refrigerazioni: per l'acqua della giacca del motore, l'olio lubrificante e i sistemi di vapore delle navi.

6Altre industrie: farmaceutiche

DimensioneDistanza:

Finitura finale

Soluzione ricotta e decapsulata/brillante ricotta.

Tipo di tubi:

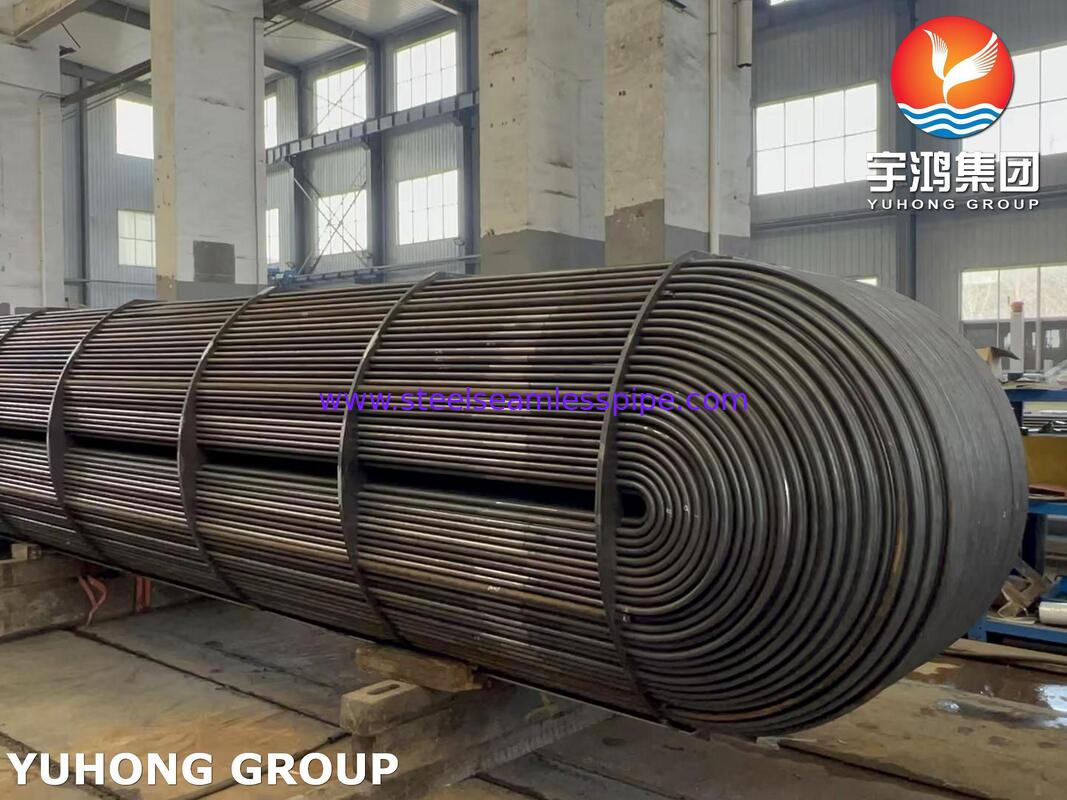

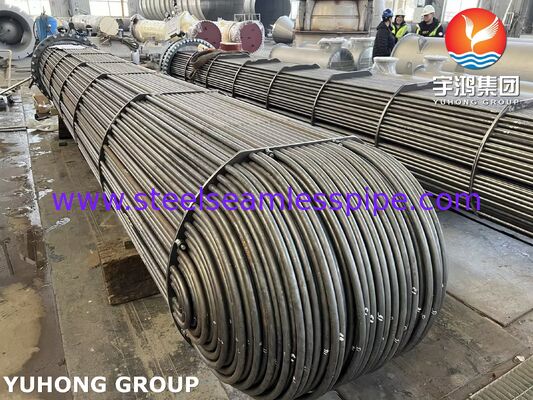

U-Bend & Straight.

Alcune delle prove di qualità effettuate da noi includono:

Test complementari:Oltre alle prove di cui sopra, effettuiamo anche prove supplementari sui prodotti fabbricati.
