ASTM A254 BHG2 Tubo di strumentazione a fascia di rame

ASTM A254 Tubo in acciaio brasato al rame BHG2 Bundy Tube

Un tubo Bundy non è un semplice tubo d'acciaio; è definito dal suo processo di fabbricazione unico, che gli conferisce proprietà eccezionali. La sua esclusiva costruzione a doppia parete, brasata al rame, gli conferisce una combinazione senza pari di resistenza, resistenza alla fatica e integrità a tenuta stagna, rendendolo la prima scelta indiscussa per le linee idrauliche e del carburante più critiche nei veicoli.

1. Preparazione della striscia: Una striscia di acciaio a basso tenore di carbonio (tipicamente ASTM A254 Grado 2) viene prima rivestita con uno strato di rame.

2. Doppia laminazione: Questa striscia rivestita di rame viene quindi fatta passare attraverso una serie di rulli che la modellano in un tubo a doppia parete dall'aspetto senza saldature. La striscia viene laminata due volte attorno al proprio asse longitudinale, creando una cucitura stretta e sovrapposta.

3. Brasatura al rame: Il tubo viene quindi fatto passare attraverso un forno continuo con un'atmosfera controllata (una miscela di idrogeno-azoto). Il calore fonde il rivestimento di rame sulla cucitura, che funge da metallo d'apporto per la brasatura. L'azione capillare attira il rame fuso in tutta la lunghezza della cucitura, creando un legame metallurgico forte, uniforme e a tenuta stagna.

4. Dimensionamento e taglio: Il tubo brasato viene quindi raffreddato, tirato attraverso delle filiere per ottenere dimensioni finali precise (OD, spessore della parete) e tagliato a misura.

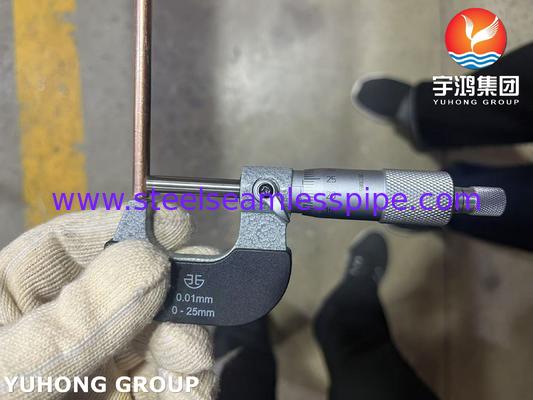

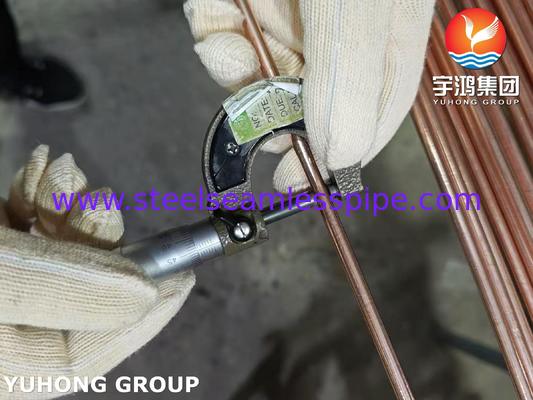

Accuratezza dimensionale

*Dimensioni personalizzate: Siamo in grado di fabbricare tubi Bundy di dimensioni non utilizzate regolarmente. Combinando uno o più processi di trafilatura a freddo e ricottura, i tubi Bundy possono essere realizzati in molte altre dimensioni per soddisfare le esigenze di applicazioni speciali.

Dimensioni e tolleranze generali

Confronto con tubi alternativi

Applicazioni

1. Settore automobilistico e trasporti (applicazione più ampia)

2. Refrigerazione e condizionamento dell'aria

3. Scambiatori di calore

4. Aerospaziale e aviazione

5. Applicazioni industriali

6. Sistemi di controllo idraulico

7. Tubi per strumentazione
