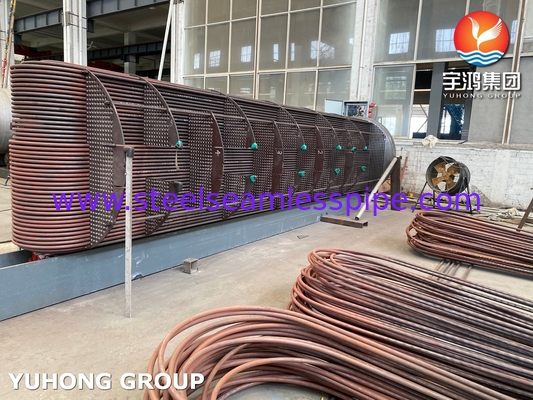

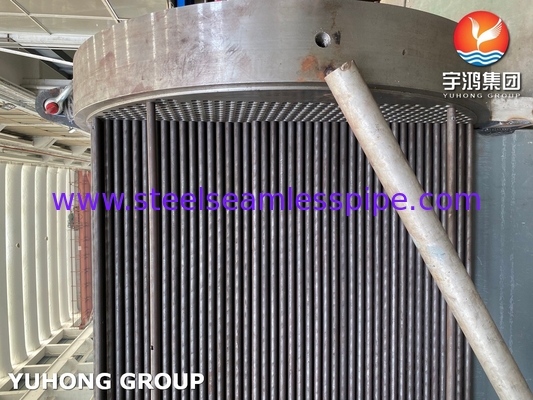

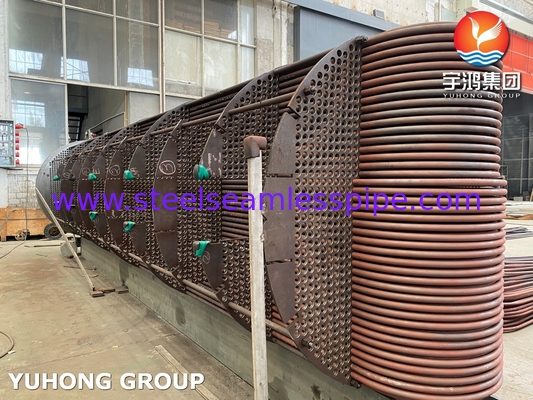

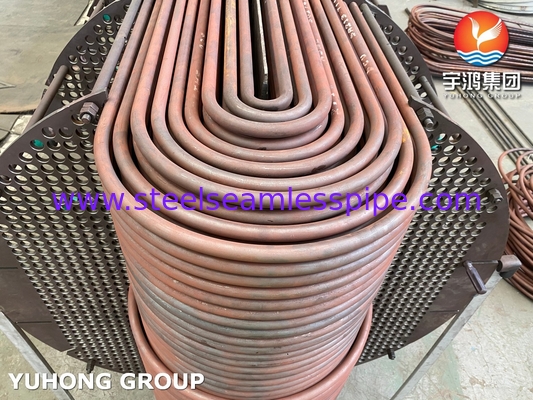

Scambiatore di calore TEMA Classe R: Fascio tubiero in acciaio al carbonio senza saldatura, 1.5×Prova idraulica secondo ASME Sec VIII

TEMA classe R scambiatore: gruppo di tubi senza saldature in acciaio al carbonio, 1,5 × idrotest per ASME Sec VIII

Scambiatore di calore in acciaio al carbonio di classe R TEMAsoddisfa i requisiti rigorosiSezione VIII ASME- eTEMAnorme che garantiscano la sicurezza, l'affidabilità e le prestazioni a lungo termine in ambienti industriali esigenti.

1. Vantaggi dei fasci di tubi in acciaio al carbonio

2. ITP (piano di ispezione e prova) per i fasci di tubi in acciaio al carbonio

3Requisiti e procedura di prova idrostatica

Requisiti chiave:

• Standard di prova: ASME Sezione VIII Divisione 1.
• Pressione: 1,5 volte la pressione di lavoro di progetto.
• Tempo di sospensione- Due ore, di solito.

Procedura di prova:

1. Preparazione:

   • Monta il fascio del tubo e assicurati che tutte le aperture siano sigillate con i tappi o le tappe appropriati.

2. Pressurizzazione:

   • Utilizzando una pompa idraulica calibrata, aumentare gradualmente la pressione al livello di prova richiesto (1,5 volte la pressione di progettazione).

3. Periodo di attesa:

   • Ispezionare tutte le saldature, le connessioni e le superfici per individuare perdite o deformazioni visibili

4. Depressione:

   • Dopo la durata della prova, rilasciare lentamente la pressione per evitare danni al fascio del tubo.

5. Ispezione post-prova:

   • Registrare i risultati dei test e preparare una relazione dettagliata sull'idrotest per l'approvazione del cliente
