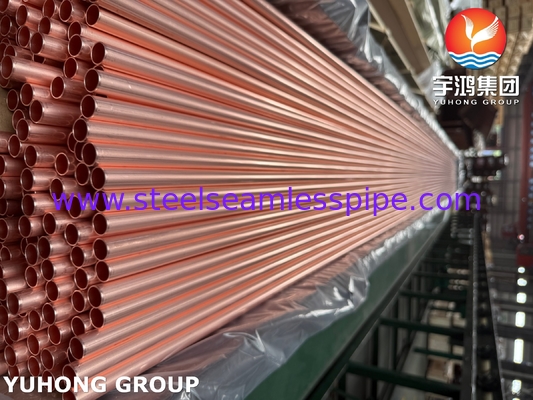

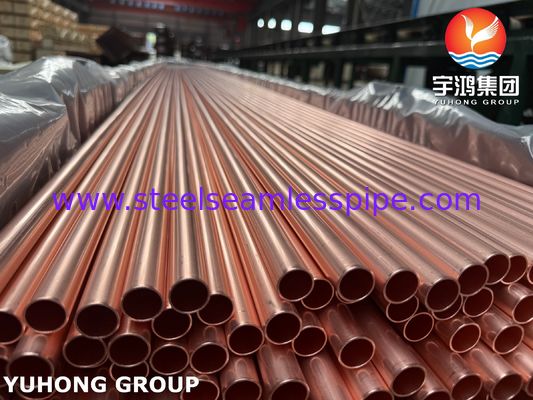

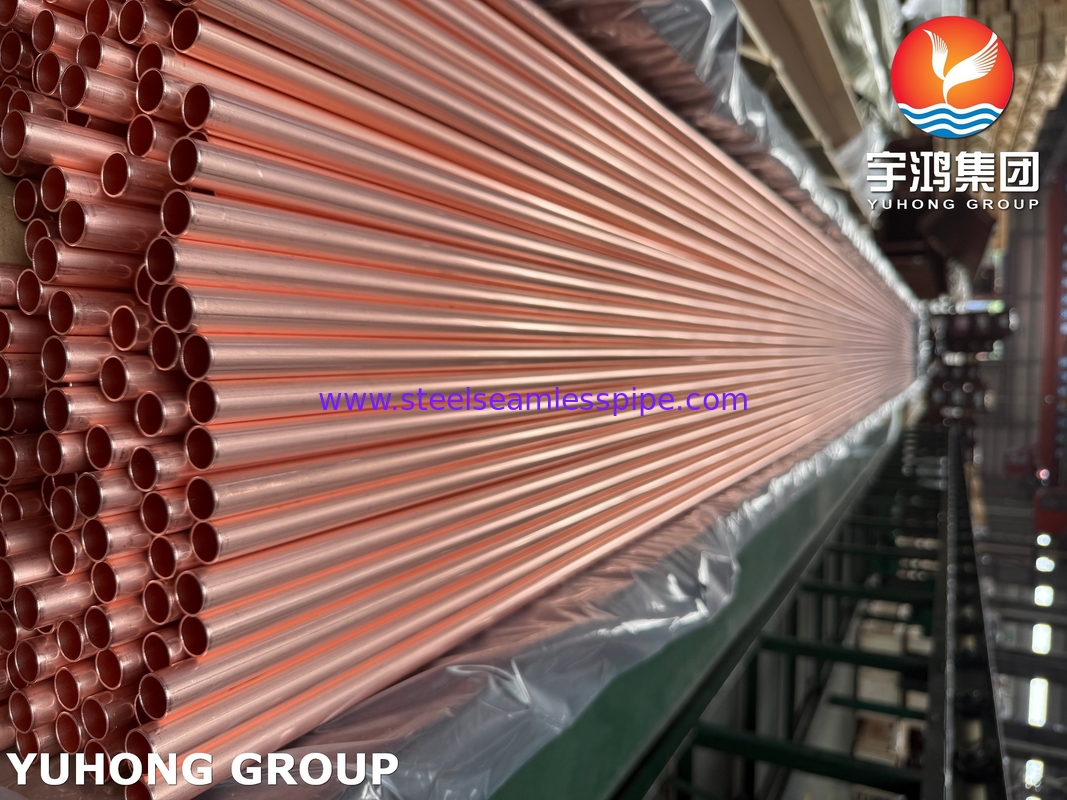

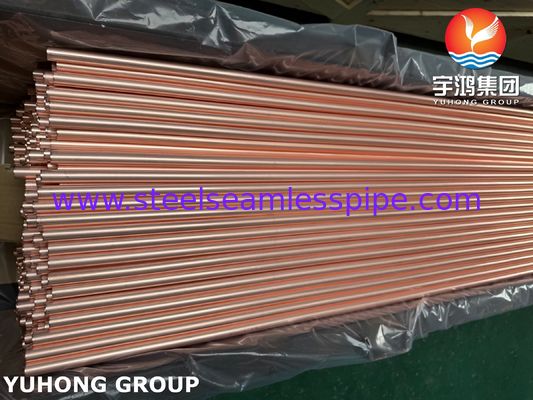

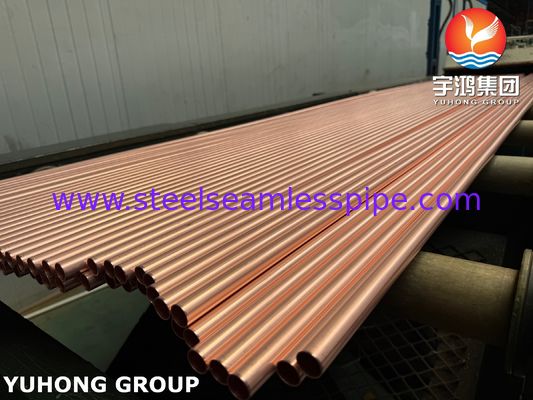

ASTM B111 / ASME SB111 Tubo in rame C12200 per condensatori e scambiatori di calore

ASTM B111 / ASME SB111 C12200 Tubo di rame per applicazioni nei condensatori e scambiatori di calore

ASTM B111è uno standard sviluppato dall'American Society for Testing and Materials che specifica specificamente i requisiti tecnici per la composizione chimica, le proprietà meccaniche,tolleranze dimensionali, prove non distruttive, prove idrostatiche e altri aspetti dei tubi di rame e di leghe di rame senza saldature utilizzati nella fabbricazione di condensatori, evaporatori ed scambiatori di calore.C12200è un grado specifico di lega di rame specificato nella presente norma, appartenente al rame deossidato al fosforo, che è un rame libero di ossigeno con basso residuo di fosforo.

Perché il tubo di rame ASTM B111 C12200 è ampiamente utilizzato nell'industria degli scambi di calore?

• Eccellente conduttività termica:Il rame ha un'eccellente conducibilità termica, seconda solo all'argento, mentre il tubo di rame C12200 ha un coefficiente di conducibilità termica molto elevato (circa 391 W/m · K),che è il vantaggio principale di renderlo un tubo di scambio termico come condensatore e tubo di scambio termico, in grado di trasferire efficacemente il calore.
• Buona resistenza alla corrosione:C12200 tubo di rame non solo ha una buona resistenza alla corrosione e può mantenere prestazioni eccellenti in acqua dolce e acqua condensata a vapore,ma ha anche una buona resistenza alla corrosione da rimozione dello zinco e alla rottura da corrosione da stress, entrambe dovute all'elemento fosforo.La resistenza alla corrosione per rimozione dello zinco è un vantaggio significativo del fosforo contenente rame deossidato come C12200 rispetto al rame privo di ossigeno come C10200/C10100. in ambienti contenenti ossigeno e anidride carbonica disciolti in acqua salata, acqua di mare o in determinati prodotti chimici per il trattamento dell'acqua,i tubi di rame-nickel ordinari sono soggetti a rimozione dello zinco a causa della dissoluzione selettiva dello zincoIl fosforo contenuto nel C12200 può efficacemente impedire che si verifichi questa forma di corrosione.mentre migliora anche la resistenza alla corrosione da stress e alla crepa dei tubi di rame in ambienti specifici come l'ammoniaca.
• Buone prestazioni di saldatura e brasatura:La presenza di fosforo migliora le prestazioni di saldatura e saldatura dei tubi di rame, facilitando la connessione delle piastre dei tubi durante la fabbricazione degli scambiatori di calore.

• Buone proprietà meccaniche e di lavorazione:I tubi di rame C12200 hanno una resistenza, una durezza e una duttilità sufficienti, rendendoli facili da piegare, espandere e modellare per soddisfare i requisiti di installazione.

• Buona duttilità e robustezza:I tubi di rame C12200 possono mantenere una buona robustezza anche a temperature più basse.

• Conduttività:A causa della presenza di impurità di fosforo, sebbene la conducibilità del tubo di rame C12200 sia leggermente inferiore a quella del rame privo di ossigeno come C10200/C10100,la sua conducibilità è ancora molto alta, circa 85-90% IACS, che è sufficiente a soddisfare le esigenze della stragrande maggioranza delle applicazioni di scambio di calore.

ASTM B111 C12200 Tubi di rame chimiciComposizione

Qual è la differenza tra ASTM B111 C12200 Copper Tube e altri Tubes in rame?

• Vs C11000 (ETP rame elettrolitico duro):Il C11000 ha un contenuto di ossigeno più elevato (0,02% -0,04%), il che può causare la fragilità dell'idrogeno in atmosfere riducenti come l'idrogeno,e la sua resistenza alla corrosione da rimozione dello zinco non è buona quanto quella del C12200. C12200, grazie al trattamento di deossidazione, evita i problemi di fragilità dell'idrogeno ed ha una migliore resistenza alla rimozione dello zinco, rendendolo una scelta migliore per i tubi di condensazione.
• Vs C10200/C10100 (rame privo di ossigeno):Il rame privo di ossigeno ha la più alta conduttività elettrica e termica, vicino al 100% IACS, e una buona resistenza alla fratturazione dell'idrogeno.ma la sua resistenza alla corrosione da rimozione dello zinco non è buona quanto quella del C12200. C10200/C10100 oxygen free copper is usually more expensive and is commonly used in situations where high conductivity is required for conductors or in environments that are extremely sensitive to hydrogen embrittlement.
• Tubi in lega di rame e nichel VS (come ottone navale C44300, ottone di alluminio C68700, CuNi 70/30, CuNi 90/10):Questi tubi in lega di rame presentano una migliore resistenza alla corrosione nell'acqua di mare o in ambienti più difficili, in particolare in termini di resistenza alla corrosione da erosione e resistenza alla corrosione dall'acqua di mare,ma una conducibilità termica inferiore a quella del C12200 e costi di produzione più elevati. Il C12200 è più conveniente in acque dolci, acqua salata o in ambienti di acqua di mare relativamente mite.

In quali settori sono utilizzati principalmente i tubi di rame ASTM B111 C12200?

• Condensatore di centrali elettriche: si tratta della più ampia e classica applicazione dei tubi di rame ASTM B111 C12200, utilizzati principalmente per condensare e restituire il vapore di scarico dalla turbina.

• Condensatori e scambiatori di calore per navi: i tubi di rame ASTM B111 C12200 possono essere utilizzati per la condensazione e vari sistemi di raffreddamento nelle centrali elettriche delle navi.

• Scambiatori di calore nei processi petrolchimici, chimici e industriali: ASTM B111 C12200 può essere utilizzato per fluidi di raffreddamento, mezzi di riscaldamento, ecc.

• Evaporatori e condensatori nei sistemi HVAC, in particolare nei refrigeratori e nei grandi sistemi.

• Apparecchiature di refrigerazione: ad esempio componenti di scambio termico per grandi impianti frigoriferi e macchine di refrigerazione industriali.

• Altre applicazioni di scambio termico che richiedono elevata conduttività termica, resistenza alla corrosione e buona formabilità.

Riassunto:

ASTM B111 C12200 (copro deossidato con fosforo DHP) tubo di rame senza saldature è conveniente e ha un'eccellente conducibilità termica, elevata purezza e inertà biologica,eccellente duttilità e formabilità, e nessun rischio di malattia da idrogeno, che lo rende ampiamente utilizzato in sistemi di refrigerazione, sistemi di acqua potabile, sistemi di riscaldamento a bassa pressione,e scambiatori di calore industriali generali che gestiscono supporti non corrosivi.

Tuttavia, l'ASTM B111 C12200 ha una resistenza molto scarsa alla corrosione da erosione e alla corrosione da desincinificazione e ha una bassa resistenza meccanica.quando si sceglie di utilizzare tubi di rame senza cuciture ASTM B111 C12200, è necessario limitare rigorosamente il suo ambiente di utilizzo, come acqua pulita, fluidi non ossidanti, nessuna particella solida, bassa portata, nessun ione cloruro, nessun ammoniaca, ecc.Una volta superati questi limiti, o ioni di cloruro o alti flussi, devono essere utilizzati ottoni di alluminio (C68700), ottoni navali (C44300) o lega di rame e nichel (C70600, C71500).
