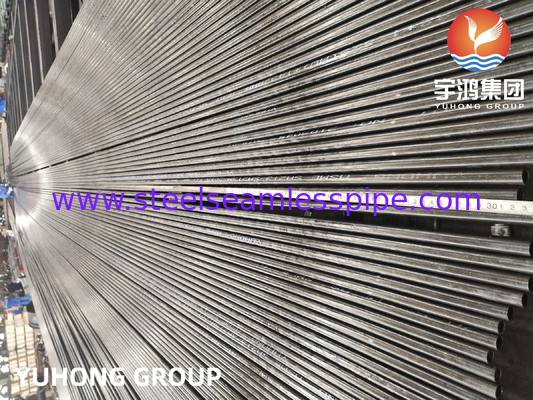

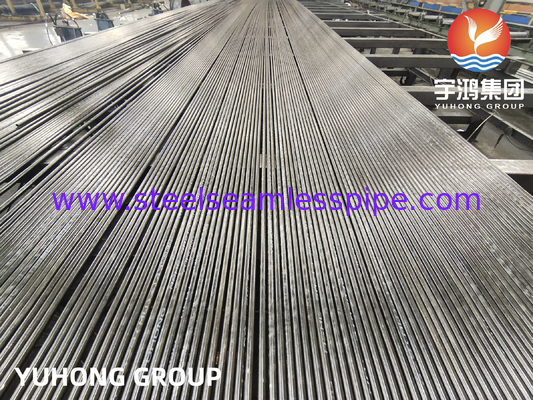

Tubo senza saldatura in acciaio legato ASME SA213 T11 per scambiatori di calore, caldaie e surriscaldatori

ASME SA213 T11 Composizione chimica del tubo senza cuciture

Norma ASME SA213 per i materiali:

Questa specifica copre le caldaie, i super riscaldatori e i tubi per scambiatori di calore in acciaio legato ferritici e austenitici senza saldature.

"SA213" indica la specifica dei materiali della sezione II di ASME BPVC (Boiler and Pressure Vessel Code), che è sostanzialmente identica alla specifica ASTM A213.Per la costruzione di recipienti a pressione (sezione I o VIII ASME BPVC), il prefisso "SA" è richiesto.

Caratteristica principale: senza cuciture

I tubi sono fabbricati senza una cucitura di saldatura longitudinale, ottenuta attraverso processi come l'estrusione a caldo o il piercing rotativo, seguiti da un'estrazione a freddo.

Essenziale per applicazioni ad alta pressione e ad alta temperatura nelle caldaie e negli scambiatori di calore.Una cucitura saldata è un potenziale punto debole soggetto a guasti in caso di cicli termici e stress graviLa costruzione senza saldature elimina questo rischio.

ASME SA213 T11 Tubo senza cuciture Applicazione primaria: scambiatori di calore (e caldaie)

scambiatori di calore: appositamente progettati per l'impiego nei tubi degli scambiatori di calore che funzionano a temperature e pressioni elevate, comunemente presenti in:

Rafinerie petrolchimiche

Impianti di trasformazione chimica

Produzione di energia (generatori di vapore a recupero termico - HRSG, scaldabagno)

Componenti per caldaie: ampiamente utilizzati anche in:

Supercaldaie per caldaie

Caldaie di riscaldamento

Prodotti di acciaio a caldaia (per le sezioni che richiedono una resistenza alle temperature superiore a quella dell'acciaio al carbonio)

ASME SA213 T11 Tubo senza cuciture Proprietà chiave e scopo di utilizzo:

Resistenza alle temperature elevate: mantiene una buona resistenza alla trazione e alla scorrevolezza a temperature significativamente superiori a quelle dell'acciaio al carbonio (in genere fino a ~ 650 ° C / 1200 ° F).

Resistenza all'ossidazione: il contenuto di cromo fornisce una resistenza molto migliore alla scalabilità (ossidazione) nel servizio a vapore rispetto ai tubi in acciaio al carbonio, portando a una durata di vita più lunga.

Resistenza al sollevamento: il contenuto di molibdeno aumenta la resistenza alla deformazione lenta e continua sotto stress ad alte temperature (solo sollevamento).

Buona fabbricabilità e saldabilità: il T11 è generalmente considerato saldabile con procedure adeguate (pre riscaldamento, trattamento termico post-saldatura - PWHT).

Effetto economico: offre un buon equilibrio tra prestazioni e costi rispetto alle acciai in lega più elevate come T22 (2,25Cr-1Mo) o acciai inossidabili (TP304, TP316) per la sua gamma di temperatura applicabile.

Requisiti di fabbricazione e di prova (per SA213/A213):

Trattamento termico: i tubi T11 sono sempre forniti in condizione di ricottura.e produce la microstruttura richiesta (principalmente ferrite con alcuni carburi).

Analisi chimica: limiti di composizione rigorosi per il carbonio, il manganese, il fosforo, lo zolfo, il silicio, il cromo, il molibdeno e altri elementi residui.

ASME SA213 T11 Prova meccanica dei tubi senza cuciture:

Prova di trazione: requisiti minimi per la resistenza alla trazione, la resistenza al rendimento e l'allungamento.

Prova di durezza: sono specificati limiti massimi di durezza per garantire una corretta duttilità e saldabilità.

Prova idrostatica: ogni tubo deve resistere a una pressione minima di prova idrostatica senza perdite.

Esame non distruttivo (NDE):

Esame di corrente di eccitazione: obbligatorio su ogni tubo per rilevare imperfezioni come crepe, cuciture o inclusioni.

Prova ad ultrasuoni: facoltativa, a meno che non sia specificata dall'acquirente, utilizzata per rilevare imperfezioni interne o esterne maggiori.

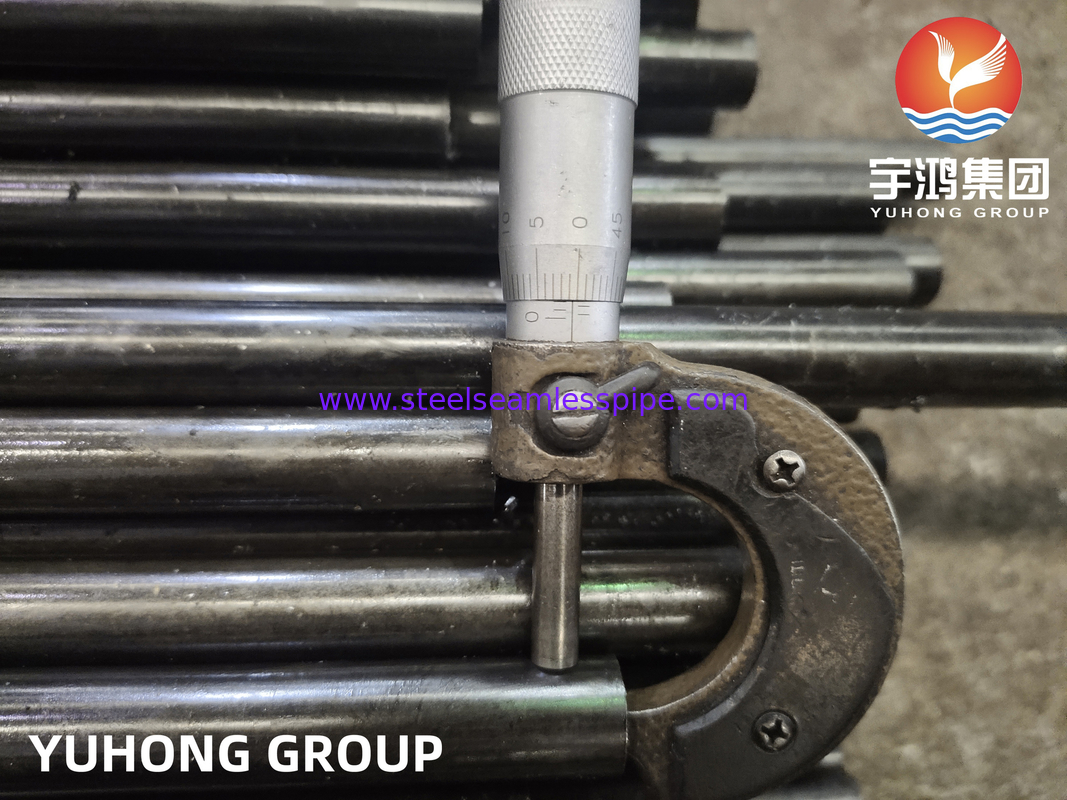

Tolleranze dimensionali: rigorosi controlli sul diametro esterno (OD), lo spessore della parete (WT) e le tolleranze di lunghezza.

Finitura superficiale: le superfici dei tubi devono essere lisce e privi di scala e imperfezioni pregiudizievoli per le prestazioni.

ASME SA213 T11 Certificazione e marcatura dei tubi senza saldatura:

Sono fornite relazioni di prova dei materiali (MTR) o relazioni di prova del mulino certificato (CMTR), che certificano la conformità ai requisiti chimici, meccanici e di prova.

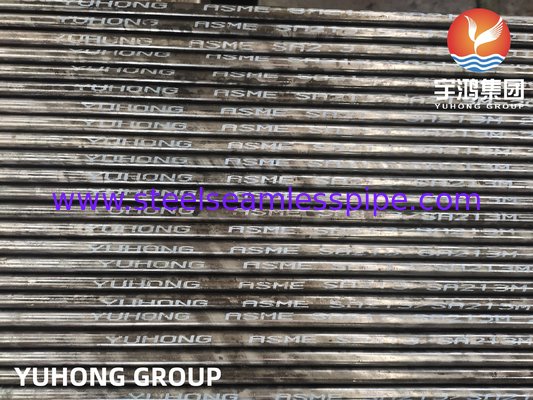

I tubi sono in genere contrassegnati con:

Nome o marchio del fabbricante

SA213 Specifica

Grado (T11)

Numero di calore (per la tracciabilità)

Dimensione (ad esempio, OD x WT)

"S" che indica "seamless" (anche se inerente alla definizione del tubo SA213)

Metodo di NDE utilizzato (ad esempio, "E" per Corrente Eddy)

Riassunto:

Un tubo per scambiatori di calore senza saldature SA213 T11 è un tubo di acciaio in lega ferritica senza saldature realizzato con acciaio al 1,25% di cromo - 0,50% di molibdeno,con una lunghezza massima di 20 mm o più, ma non superiore a 30 mmIl suo uso primario è negli scambiatori di calore ad alta temperatura e ad alta pressione e nei componenti delle caldaie (come i super riscaldatori e i riscaldatori),dove la sua resistenza elevata alla temperatura, resistenza all'ossidazione, resistenza al sollevamento e integrità senza soluzione di continuità lo rendono una scelta affidabile ed economica all'interno della sua gamma di temperature operative.
