1.Materiale del tubo di base: A106 Gr.B.
Standard: ASTM A106 / ASME SA106.
Tipo: tubo di acciaio al carbonio senza saldature.
Grado: B (resistenza alla trazione/rendimento intermedia).
Proprietà:
- Buona resistenza ad alte temperature (fino a ~ 450 °C / 840 °F).
- Buona saldabilità e formabilità.
- E' conveniente.
- Limitazione: suscettibile di corrosione (ruggine) e ossidazione (scallatura) ad alte temperature senza protezione; non adatto ad ambienti corrosivi a meno che non sia placcato o rivestito.

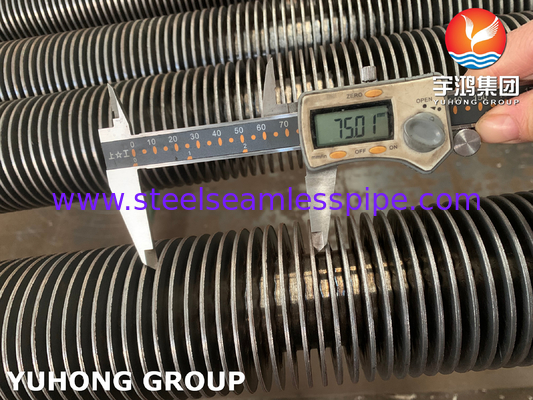

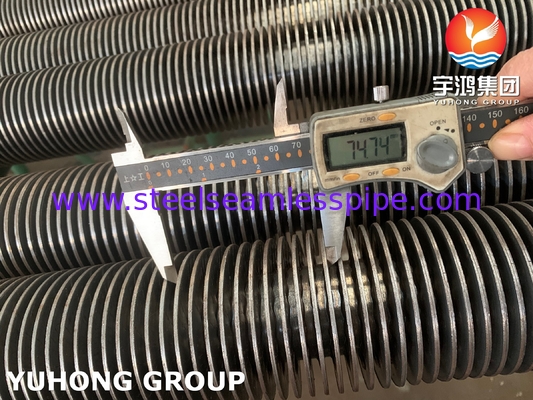

2Tipo di pinna: pinna solida
Edilizia: Le pinne sono realizzate con strisce di materiale solido (in genere acciaio al carbonio o talvolta acciaio inossidabile per la resistenza alla corrosione).
Attacco: le pinne sono saldate continuamente (di solito saldate a resistenza, LFW o HFW) lungo la loro base alla superficie esterna del tubo di base.
Vantaggi:
Ottimo trasferimento di calore: il contatto diretto tra metallo e metallo fornisce una resistenza termica molto bassa.
Alta resistenza meccanica e durata: resistente a vibrazioni, erosione e danni fisici.
Buono per alte temperature: il giunto saldato mantiene l'integrità a temperature elevate.
Può essere pulito: le superfici lisce consentono una pulizia/sfoglio più facile rispetto alle pinne incorporate.
Svantaggi:
Costo più elevato rispetto alle pinne estruse o incorporate.
Una caduta di pressione leggermente maggiore rispetto alle pinne a profilo inferiore.

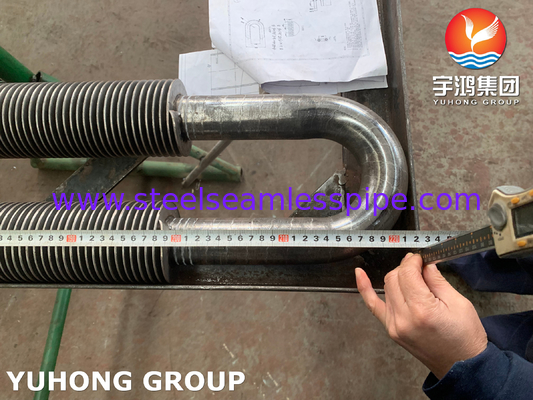

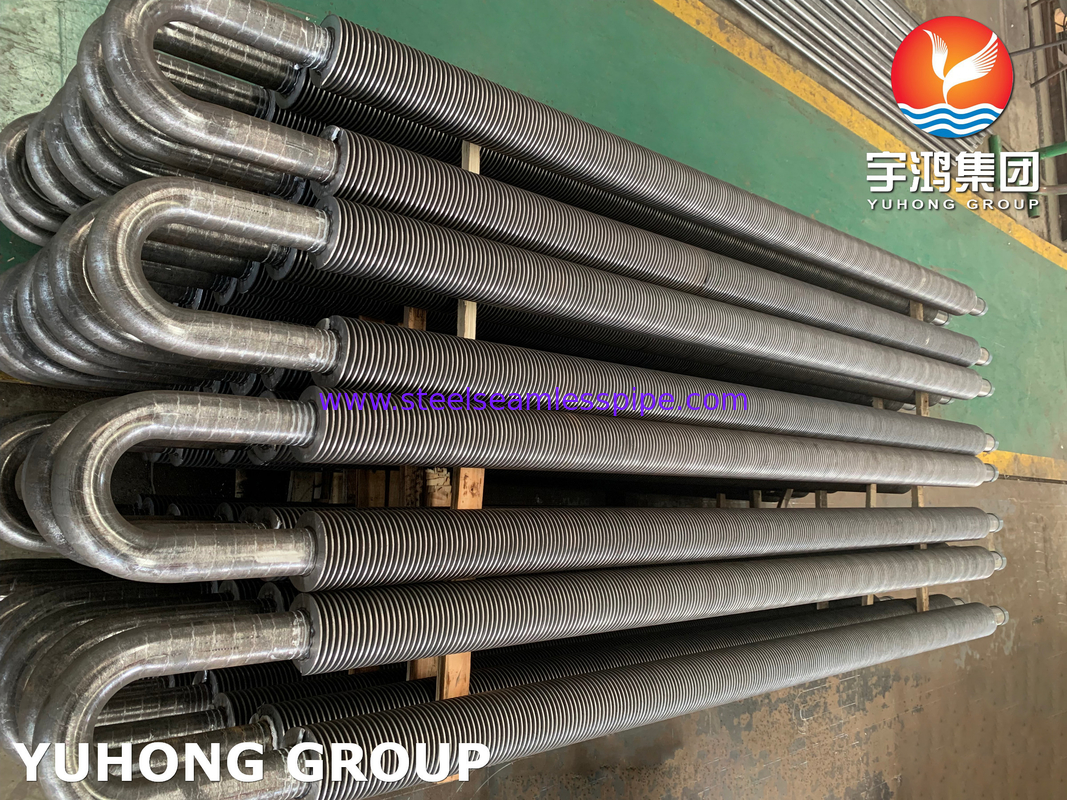

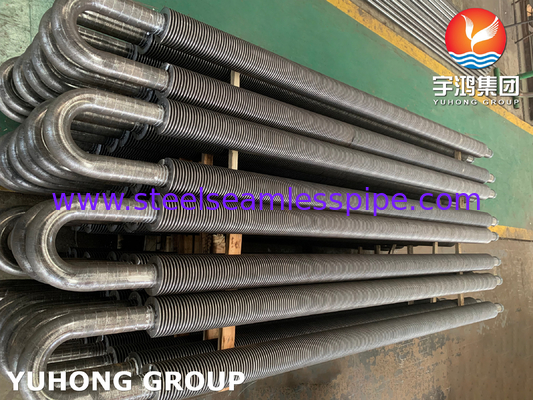

3. Configurazione complessiva del tubo: tipo U
Forma: il tubo a pinne è piegato in forma di "U" stretta (180 gradi).
Scopo:
Espansione termica: consente al fascio del tubo di espandersi e contrarsi liberamente all'interno del guscio di uno scambiatore di calore senza indurre uno sforzo eccessivo sui fogli o sui tubi.
Rimozione del fascio: facilita l'estrazione dell'intero fascio del tubo dal guscio per ispezione, pulizia o manutenzione.
Single Tube Sheet: richiede solo un singolo foglio di tubo all'estremità retta, semplificando la progettazione della casella di intestazione/canale all'estremità.
Costruzione: il processo di piegatura avviene dopo che le pinne sono attaccate.Sono richieste attrezzature e tecniche di piegatura attente per evitare di danneggiare le pinne o compromettere il legame tra pinna e tubo all'apice della piegatura.
4Riassunto e applicazioni tipiche:
Un tubo A106 Gr.B U-Type Solid Fin è un tubo robusto,un elemento di trasferimento di calore ad alte prestazioni progettato per applicazioni ad alta temperatura, in cui l'alloggio dell'espansione termica e la durata sono critici;Le sue caratteristiche principali sono:
Base in acciaio al carbonio ad alta resistenza: per l'integrità strutturale sotto calore e pressione.
Finoli saldati solidi resistenti: per un trasferimento di calore efficiente e affidabile in aria/gas.
Configurazione U-Bend: per una espansione termica senza stress e una facile manutenzione.
Applicazioni comuni:
Generatori di vapore a recupero di calore (HRSG): sezioni di economizzatore, evaporatore e super riscaldatore che recuperano il calore dai gas di scarico delle turbine a gas.
Caldaie e forni di processo: sezioni di convezione che trasferiscono il calore dai gas di combustione al fluido di processo.
Caldaie di calore di scarto: recupero del calore da flussi di processo ad alta temperatura.
Riscaldatori d'aria/pre riscaldatori: riscaldamento dell'aria di combustione mediante gas di scarico.
Gruppi di tubi a pinne negli scambiatori di tubi: quando il gas è sul lato della conchiglia e l'espansione termica è significativa.
Considerazioni chiave:
Corrosione: A106 Gr.B richiede protezione (ad esempio, rivestimenti come l'alluminizzazione, le pinne in acciaio inossidabile, il funzionamento in gas secchi/non corrosivi) in ambienti con umidità, acidi o zolfo.
Oxidazione: si formano scaglie ad alte temperature; deve essere considerato per le prestazioni a lungo termine.
Densità delle pinne: il numero di pinne per pollice/metro è scelto in base alla pulizia del gas (potenziale di inquinamento) e al trasferimento di calore richiesto rispetto al calo di pressione.
Radius di piegatura: la tenuta della piegatura in U è critica e definita dal design dello scambiatore di calore e dal diametro del tubo.
