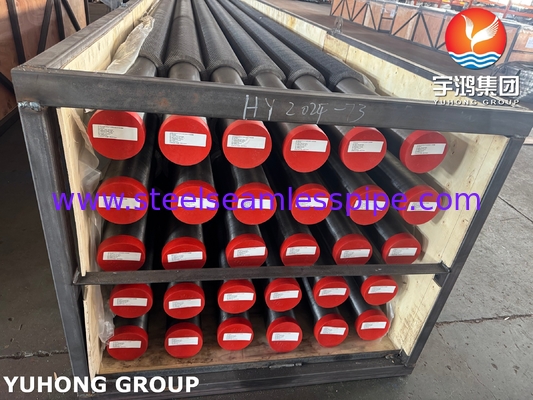

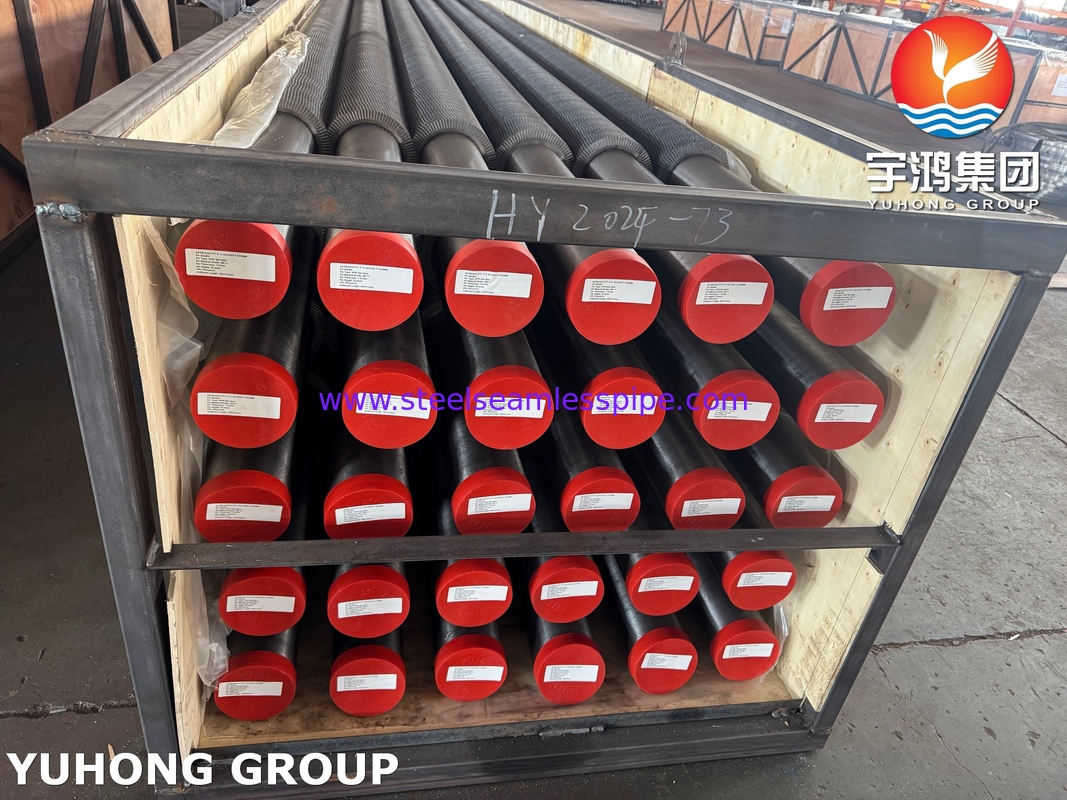

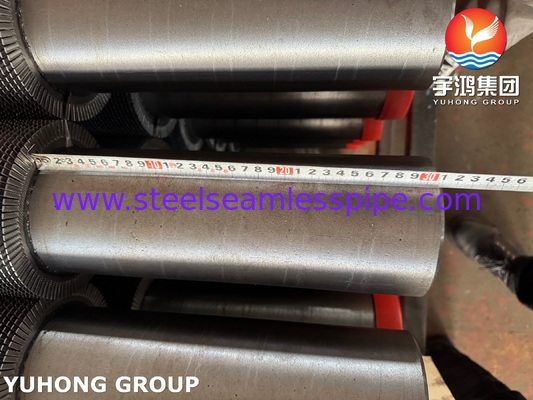

ASTM A335 P5 P9 P11 P22 Tubo a pinna di alta frenatura saldatura tubo a pinna dentata, tubo a pinna solida

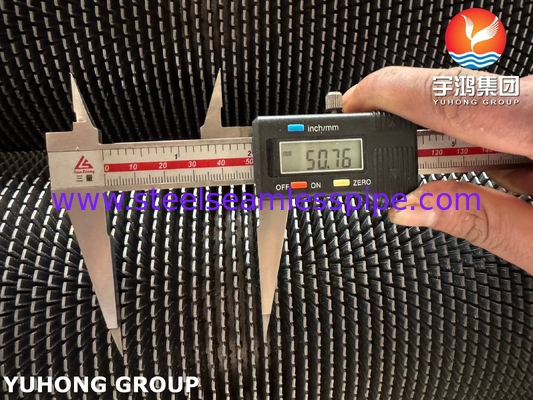

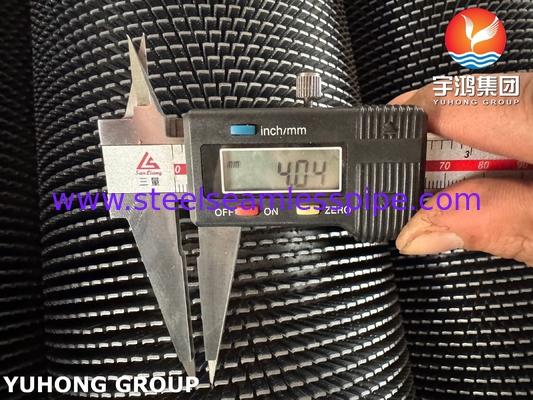

Tubo a pinna seghettata
Il tubo serrato è un elemento di trasferimento di calore che migliora il trasferimento di calore con elevata efficienza.Tagliando incisioni serrate periodiche sul bordo della pinna (la profondità è di solito del 20%-40% dell'altezza della pinna), il fluido è costretto a generare vortici turbolenti, che distruggono significativamente lo strato termico di confine e migliorano l'efficienza di trasferimento del calore del 30-50% rispetto ai tubi lisci.
La sua struttura seghettata ha i vantaggi di non sporcarsi, di ritardare la copertura continua degli sporci, di ridurre la frequenza di pulizia e di prolungare il ciclo di pulizia.È particolarmente adatto per le macchine ad alta viscosità, sostanze polverose o facilmente impolveranti (come olio residuo, gas di scarico della caldaia, acqua di mare).
Le applicazioni tipiche comprendono forni di riscaldamento petrolchimici, isole di raffreddamento dell'aria e attrezzature per la protezione dell'ambiente.Il costo iniziale è elevato, ma l'efficienza energetica a lungo termine è significativa.
La differenza tra tubo a pinne solide e tubo a pinne dentate
Solid Fin Tube utilizza pinne lisce continue per aumentare il trasferimento di calore espandendo la superficie.È adatto a supporti puliti (come l'aria e il vapore a bassa pressione) e ha i vantaggi di una bassa resistenza al flusso, elevata resistenza e basso costo, ma è facile da sporcare e ha un'efficienza di trasferimento termico medio.
Il tubo a pinne dentate taglia le incisioni dentate sul bordo delle pinne per aumentare l'efficienza del trasferimento di calore del 30-50% attraverso la turbolenza forzata e ritarda significativamente l'accumulo di sporcizia.
È particolarmente adatto a fluidi ad alta viscosità e contenenti particolato (come i gas di combustione e l'olio residuo), ma la caduta di pressione aumenta del 15-30% e il costo iniziale è più elevato.Principi chiave di selezione: utilizzare tubi a pinne solide per scenari puliti/ad alta pressione, selezionare tubi dentati per scenari sporchi/ad alta efficienza e si raccomanda di utilizzare tubi a pinne a forma di ago per ambienti a polvere ultrafine.
Composizione chimica
Acciaio a bassa lega
(Classi) |
Unione delle Nazioni
equivalente |
C≤ |
M |
P≤ |
S≤ |
Si≤ |
Cr |
Mo. |
| P1 |
K11522 |
0.10 ~ 0.20 |
0.30 ~ 0.80 |
0.025 |
0.025 |
0.10 ~ 0.50 |
️ |
0.44-0.65 |
| P2 |
K11547 |
0.10 ~ 0.20 |
0.30 ~ 0.61 |
0.025 |
0.025 |
0.10 ~ 0.30 |
0.50 a 0.81 |
0.44-0.65 |
| P5 |
K41545 |
0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
4.00~6.00 |
0.44-0.65 |
| P5b |
K51545 |
0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
1.00~2.00 |
4.00~6.00 |
0.44-0.65 |
| P5c |
K41245 |
0.12 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
4.00~6.00 |
0.44-0.65 |
| P9 |
S50400 |
0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.50 a 1.00 |
8.00~10.00 |
0.44-0.65 |
| P11 |
K11597 |
0.05 ~ 0.15 |
0.30 ~ 0.61 |
0.025 |
0.025 |
0.50 a 1.00 |
1.00~1.50 |
0.44-0.65 |
| P12 |
K11562 |
0.05 ~ 0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
0.80 a 1.25 |
0.44-0.65 |
| P15 |
K11578 |
0.05 ~ 0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
1.15 a 1.65 |
️ |
0.44-0.65 |
| P21 |
K31545 |
0.05 ~ 0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
2.65 ~ 3.35 |
0.80 a 1.60 |
| P22 |
K21590 |
0.05 ~ 0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
1.90 ~ 2.60 |
0.87 ~ 1.13 |
| P91 |
K91560 |
0.08 ~ 0.12 |
0.30 ~ 0.60 |
0.02 |
0.01 |
0.20-0.50 |
8.00~9.50 |
0.85 ~ 1.05 |
| P92 |
K92460 |
0.07~0.13 |
0.30 ~ 0.60 |
0.02 |
0.01 |
0.5 |
8.50 ~ 9.50 |
0.30 ~ 0.60 |
Proprietà meccaniche
| A335 tubo a bassa lega |
Numero UNS |
Forza di rendimento ksi |
Resistenza alla trazione ksi |
% di allungamento |
Rockwell |
Brinell |
| P1 |
K11522 |
30 |
55 |
30 |
️ |
️ |
| P2 |
K11547 |
30 |
55 |
30 |
️ |
️ |
| P5 |
K41545 |
40 |
70 |
30 |
️ |
207 massimo |
| P9 |
S50400 |
30 |
60 |
30 |
️ |
️ |
| P11 |
K11597 |
30 |
60 |
20 |
️ |
️ |
| P12 |
K11562 |
32 |
60 |
30 |
️ |
174 massimo |
| P22 |
K21590 |
30 |
60 |
30 |
️ |
️ |
| P91 |
K91560 |
60 |
85 |
20 |
️ |
️ |
Applicazione:
Potenza/Energia:
Isola di raffreddamento dell'aria (ACC): per affrontare i gas di combustione polverosi (≤ 550 °C), il design anti-erosione rende la vita della pinna> 15 anni e l'efficienza di trasferimento del calore è migliorata del 35% rispetto ai tubi lisci;
Caldaia a gas a turbina: impedisce il blocco delle ceneri nei gas di combustione ad alta temperatura e ad alta pressione, e la caduta di pressione può essere controllata per aumentare di < 20%.
Petrochimico:
Forno di riscaldamento dell'olio residuo: manipolare olio pesante con viscosità > 200cP, la struttura seghettata inibisce il cokeamento e il ciclo di pulizia è esteso a 2 anni (tubo liscio solo 6 mesi);
Unità di cracking catalitico: scambio termico di petrolio e gas con particelle catalizzatrici, tubo di base in acciaio inossidabile 316L resistente alla corrosione da zolfo e il coefficiente di trasferimento termico raggiunge i 450W/m2·K.
Ingegneria della protezione ambientale:
Desolforazione dei gas di combustione (FGD): in un ambiente umido di gas di combustione con pH = 1 ~ 3, le pinne in acciaio inossidabile 2205 duplex sono utilizzate per resistere alla corrosione da punto di rugiada acida,e la resistenza termica all'inquinamento è ridotta del 60%;
Desalinizzazione dell'acqua di mare: pinne di titanio + tubi di base in lega di rame e nichel (C70600), con tolleranza di concentrazione di Cl− > 50.000 ppm e efficienza dell'evaporatore aumentata del 25%.
Frigoriferi industriali:
Evaporatore di refrigerazione con ammoniaca: le pinne dentate in alluminio resistono alla scalabilità dei cristalli di ghiaccio a basse temperature di -40°C e il consumo di energia per lo scongelamento è ridotto del 30%.
