ASME SA 266 GR.2N Responsabile degli scambiatori di calore ad alta pressione, dei reattori, dei serbatoi di stoccaggio

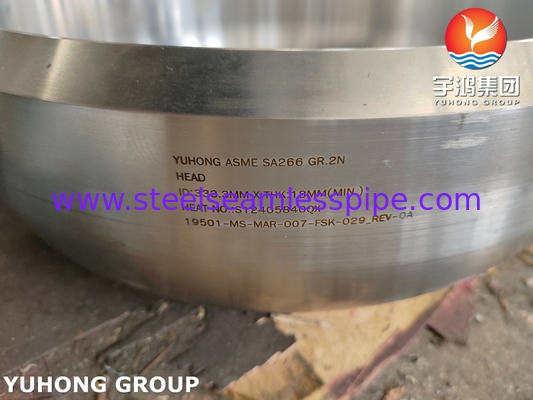

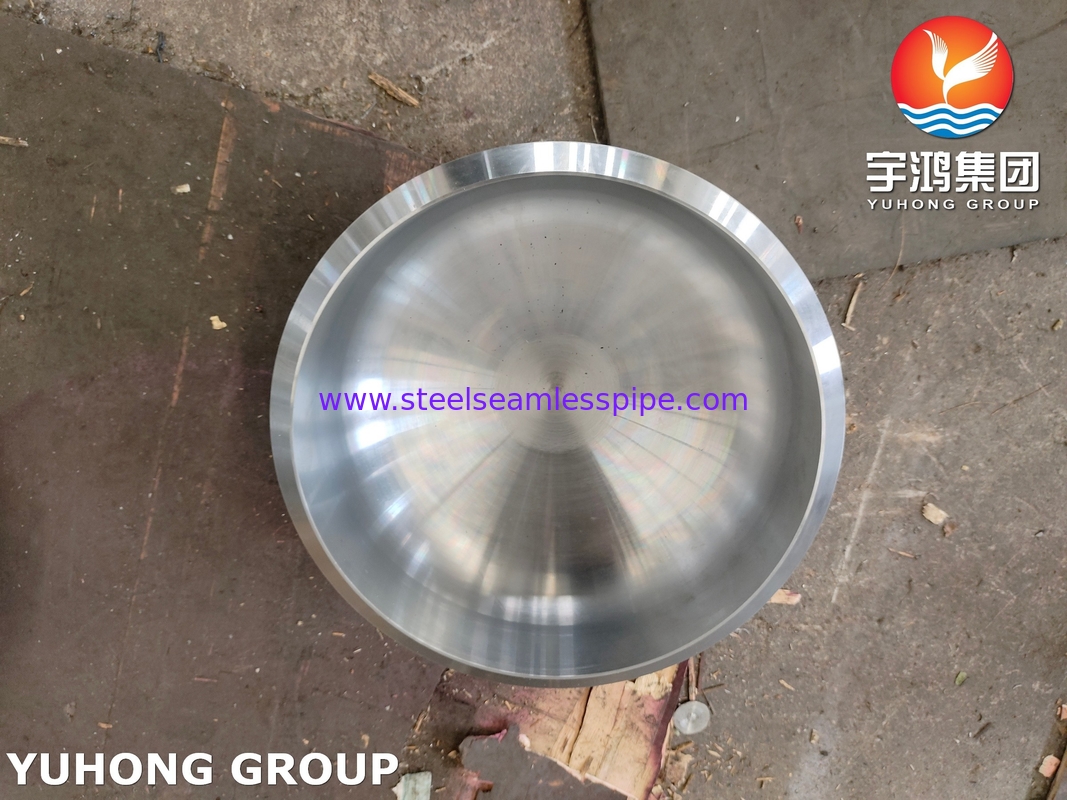

La testa SA-266 Gr.2N è ampiamente utilizzata nei recipienti a pressione e nei sistemi di caldaie per supporti non corrosivi a causa della sua economia, stabilità a temperatura media e facilità di lavorazione.In ambienti contenenti zolfo o acidi, si raccomanda di passare all'acciaio legato Cr-Mo (come SA-387 Gr.11) o all'acciaio inossidabile (SA-240 304L) e di seguire rigorosamente le norme di fabbricazione e di prova per garantire un servizio sicuro.
La testa della farfalla è costituita dalla parte della corona (Radius della corona) e dalla zona di transizione del bordo pieghevole (Radius delle nocche), e la sua geometria si trova tra la testa ellittica e il coperchio piatto.
La testa ellittica è costituita dal semiacciolo maggiore (a) e dal semiacciolo minore (b). La sua forma standard è il rapporto ellittico 2:1 (cioè a/b=2),ed è uno dei tipi di testa più utilizzati nei recipienti a pressione.
Testa di farfalla Basso costo di produzione, semplice stampaggio Gran concentrazione di tensione, capacità di pressione inferiore rispetto alla testa ellittica Pressione media e bassa, carichi ciclici rari
Testa ellittica Distribuzione uniforme delle sollecitazioni, cuscinetto ad alta pressione Costi elevati dello stampo, complesso processo di disegno profondo Ambiente di pressione elevata, carico da stanchezza
Requisiti di composizione chimica
| Articolo |
Req. chimica per ASTM A266, % |
| Gr. 1 e 2 |
Gr. 3 |
Gr. 4 |
| C |
≤ 0.30 |
≤ 0.35 |
≤ 0.30 |
| M |
0.40 ~ 1.05 |
0.80 a 1.35 |
0.80 a 1.35 |
| P |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| S |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| - Sì. |
0.15 ~ 0.35 |
0.15 ~ 0.35 |
0.15 ~ 0.35 |
Trattamento termico
Dopo la forgiatura e prima del riscaldamento per il trattamento termico, le forgiature conformemente alla norma ASTM A266 devono essere raffreddate in modo tale da evitare lesioni e ottenere la trasformazione.Tutte le forgiature ASTM A266 devono essere trattate termicamente con uno dei quattro processi seguenti:: ricottura, normalizzazione, normalizzazione e temperatura, o raffreddamento e temperatura a liquido.
Proprietà meccaniche
Strassatura
Requisiti |
Gr. 1 |
Gr. 2 e 4 |
Gr. 3 |
T.S. Min.
ksi [Mpa] |
60 ~ 85
[415-585] |
70 ~ 95
[485~655] |
75~100
[515-690] |
Y.S min.
ksi [Mpa] |
30
[205] |
36
[250] |
37.5
[260] |
EL. in 2" o
[62,5 mm]
min. % |
23
Altri prodotti |
20
[18] |
19
[17] |
R.o.A.
min. % |
38 |
33 |
30 |
ASTM A266
Grado |
Durezza Brinell
HBW |
| 1 |
121~170 |
| 2 |
137~197 |
| 3 |
156~207 |
| 4 |
137~197 |
Scenari di applicazione delle teste
Attrezzature tipiche:

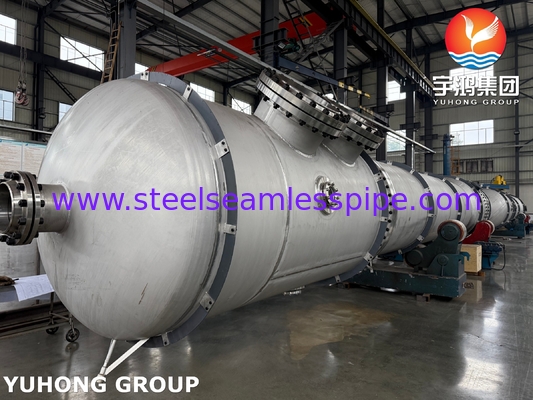

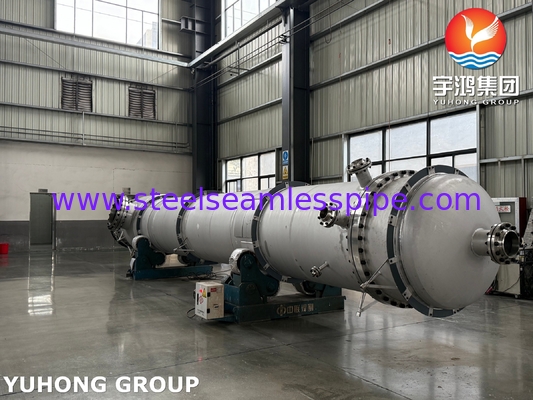

Contenitori a pressione: teste terminali dei reattori, serbatoi di stoccaggio e scambiatori di calore (come le teste ellittiche e le teste a farfalla).
Sistema di caldaia: tamburi a vapore e teste di testa, temperatura di progetto ≤425°C.
Unità petrolchimiche: teste emisferiche di reattori di idrogenazione e torri di frazionamento, resistenti alla corrosione dell'idrogeno a media temperatura.
Medi applicati:
Fluidi non corrosivi (acqua, vapore, prodotti petroliferi).
Ambiente debolmente corrosivo (contiene una piccola quantità di H2S/CO2, è necessario controllare il contenuto di zolfo).
