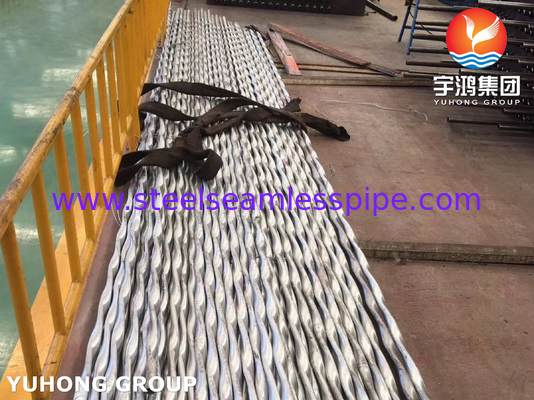

Tubo per scambiatori di calore in acciaio inossidabile corrugato ASTM A312 TP310S

Tubo per scambiatori di calore in acciaio inossidabile corrugato ASTM A312 TP310S

Cos'è il tubo ondulato?

Un tubo ondulato è un condotto flessibile e cilindrico caratterizzato da una serie di creste e scanalature lungo la sua lunghezza, che forniscono una maggiore durata, assorbimento dell'espansione termica,e resistenza alle vibrazioniQuesti tubi sono comunemente realizzati in acciaio inossidabile, polimeri o leghe specializzate per adattarsi a varie applicazioni industriali.rendendoli ideali per installazioni complesseI tubi ondulati sono ampiamente utilizzati nei sistemi ad alta temperatura (es. scarichi, scambiatori di calore), componenti automobilistici e aerospaziali, lavorazione chimica e sistemi HVAC.Mentre offrono una maggiore flessibilità e resistenza allo stress rispetto ai tubi lisciLa loro versatilità li rende essenziali in ambienti di ingegneria esigenti.

1- Composizione e proprietà:

Grado 310S: acciaio inossidabile austenitico con elevato contenuto di cromo (~ 25%) e nichel (~ 20%), ottimizzato per le prestazioni ad alta temperatura.miglioramento della saldabilità e riduzione delle precipitazioni di carburo.

Proprietà chiave: eccellente resistenza all'ossidazione fino a 1100 °C (2012 °F), buona resistenza alla sulfidazione e resistenza alla scorrevolezza superiore.Meno adatto per ambienti ricchi di cloruri rispetto a tipi come il 316.

2. conformità alla norma ASTM A312:

Copertura: copre i tubi in acciaio inossidabile austenitici senza saldatura e saldati, comprese le specifiche dimensionali, meccaniche e chimiche.

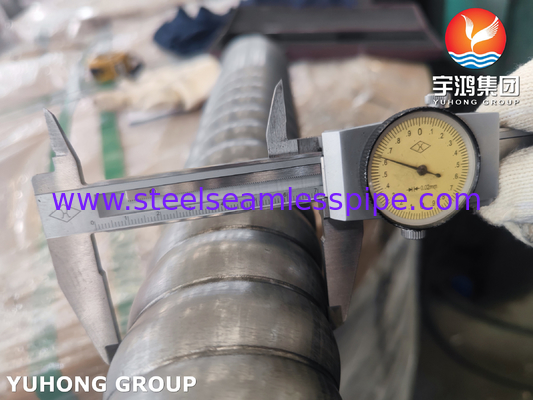

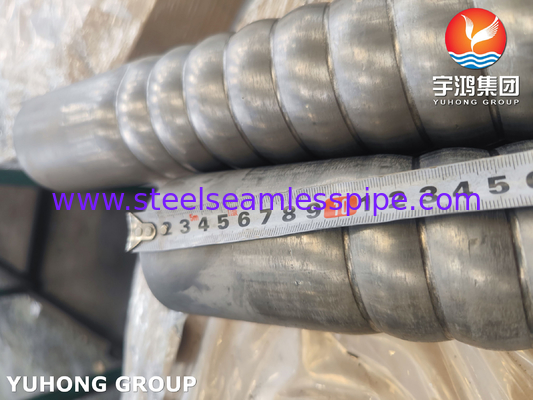

Dimensioni: diametri esterni standard, spessori e lunghezze delle pareti, regolati per i modelli di corrugatura che migliorano la flessibilità e l'alloggio dell'espansione termica.

3Processo di fabbricazione:

Produzione di tubi di base: fabbricati come tubi senza cuciture o saldati per ASTM A312.

Corrugatura: i processi di postproduzione come l'idroformazione o la formazione a rotoli introducono corrugature, aumentando la superficie e la flessibilità.

Trattamento termico: ricottura della soluzione dopo la corrugatura per ripristinare la resistenza alla corrosione e la duttilità dissolvendo i carburi.

4Specificità meccaniche e prestazionali:

Proprietà meccaniche: resistenza alla trazione tipica ≥ 515 MPa, resistenza alla trazione ≥ 205 MPa e allungamento ≥ 35% (dopo ricottura).

Prova: prova idrostatica, prova elettrica non distruttiva (ad esempio, corrente vorticale) e prova di pressione per garantire l'integrità dopo la corrugatura.

5Applicazioni:

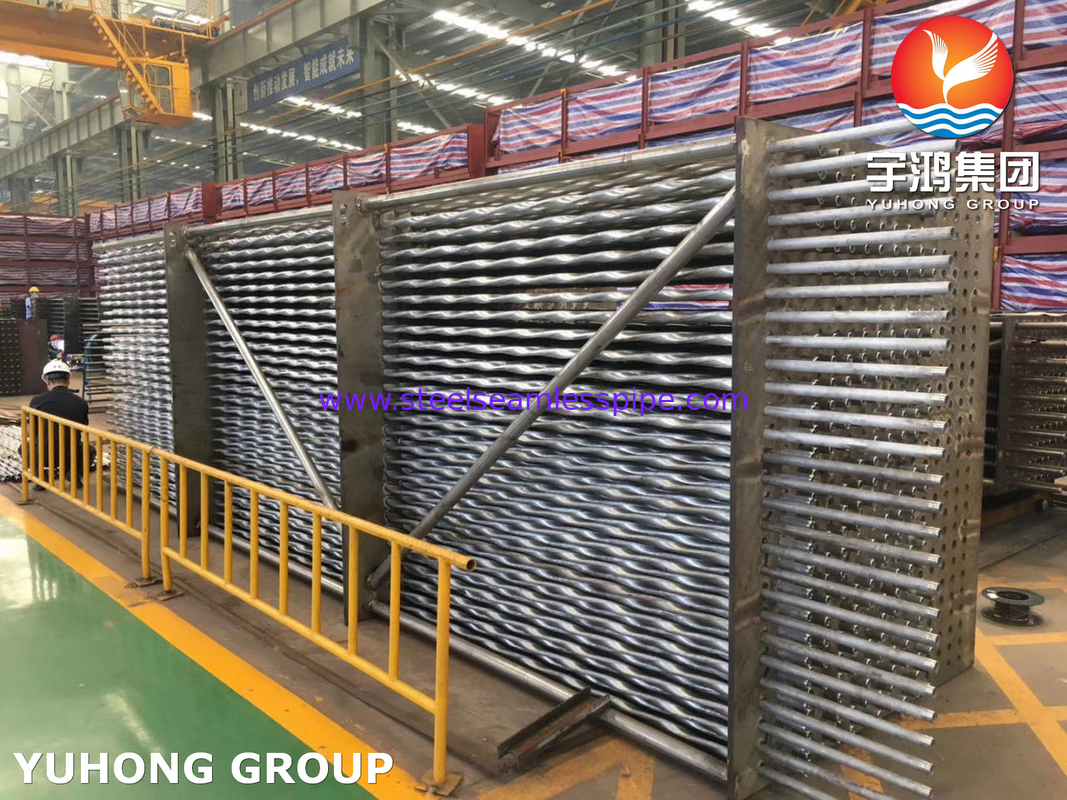

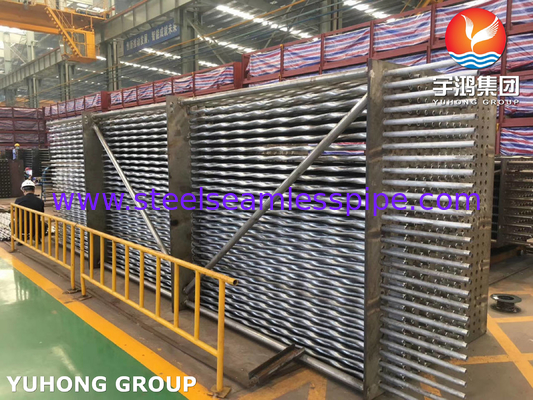

Ambienti ad alta temperatura: forni, scambiatori di calore, sistemi di scarico, aerospaziale e lavorazione chimica.

Vantaggi: Le corrugate riducono lo stress termico, riducono la necessità di giunti di espansione e migliorano l'efficienza del trasferimento di calore.

6Installazione e considerazioni:

Flessibilità: consente l'espansione termica ma richiede un adeguato supporto per evitare l'affacciamento.

Manutenzione: le corrugate possono intrappolare le particelle; meno ideale per le applicazioni di liquami senza pulizia regolare.

7Analisi comparativa:

Versus 304/316: prestazioni superiori ad alte temperature ma minore resistenza alla corrosione in ambienti clorurati.

Vs. 310H: il carbonio inferiore al 310H migliora la saldabilità ma riduce la resistenza ad alte temperature.

8- Norme e specifiche:

Tubo di base: ASTM A312 disciplina le specifiche di materiale e dimensioni.

Corrugamento: in genere segue le specifiche del produttore o norme aggiuntive per i processi di formazione.
