Scambiatore di calore a fascio tubiero API Standard 660, ASME VIII Divisione 1, TEMA R CLASS
Yuhong Holding Group Co., Ltd è un produttore e fornitore di fama mondiale di apparecchiature industriali di alta qualità, tra cui scambiatori di calore, riscaldatori a fiamma, raffreddatori d'aria e i loro componenti critici. Con decenni di esperienza, tecnologia all'avanguardia e un impegno per la qualità, offriamo soluzioni ad alte prestazioni che soddisfano le rigorose esigenze delle industrie di tutto il mondo. Uno dei nostri prodotti di punta è lo Scambiatori di calore con tubi senza saldatura ASTM A312 TP316L e involucro in acciaio al carbonio ASTM A516 Gr.70. Questi scambiatori di calore sono progettati per prestazioni superiori in ambienti ad alta temperatura e corrosivi, rendendoli una scelta affidabile per diverse applicazioni industriali.
1. Composizione chimica e proprietà meccaniche di ASTM A312 TP316L
ASTM A312 TP316L è un acciaio inossidabile austenitico noto per l'eccellente resistenza alla corrosione, l'elevata resistenza e la saldabilità superiore. La "L" in TP316L indica il suo basso contenuto di carbonio, che aiuta a prevenire la precipitazione di carburi durante la saldatura, garantendo un'eccellente resistenza alla corrosione intergranulare.
Composizione chimica di ASTM A312 TP316L
| Elemento |
Composizione (%) |
| Carbonio (C) |
≤ 0.03 |
| Manganese (Mn) |
≤ 2.00 |
| Fosforo (P) |
≤ 0.045 |
| Zolfo (S) |
≤ 0.030 |
| Silicio (Si) |
≤ 0.75 |
| Cromo (Cr) |
16.00–18.00 |
| Nichel (Ni) |
10.00–14.00 |
| Molibdeno (Mo) |
2.00–3.00 |
| Azoto (N) |
≤ 0.10 |
Il contenuto di molibdeno in TP316L migliora la sua resistenza alla vaiolatura e alla corrosione interstiziale in ambienti contenenti cloruri, rendendolo un materiale ideale per i tubi degli scambiatori di calore utilizzati in condizioni difficili.
Proprietà meccaniche di ASTM A312 TP316L
| Proprietà |
Valore |
| Resistenza alla trazione |
≥ 485 MPa (70.000 psi) |
| Limite di snervamento |
≥ 170 MPa (25.000 psi) |
| Allungamento |
≥ 35% |
| Durezza |
≤ 90 HRB |
Queste proprietà assicurano che i tubi senza saldatura TP316L offrano resistenza e durata superiori, mantenendo al contempo un'eccellente resistenza alla corrosione in condizioni operative ad alta temperatura.

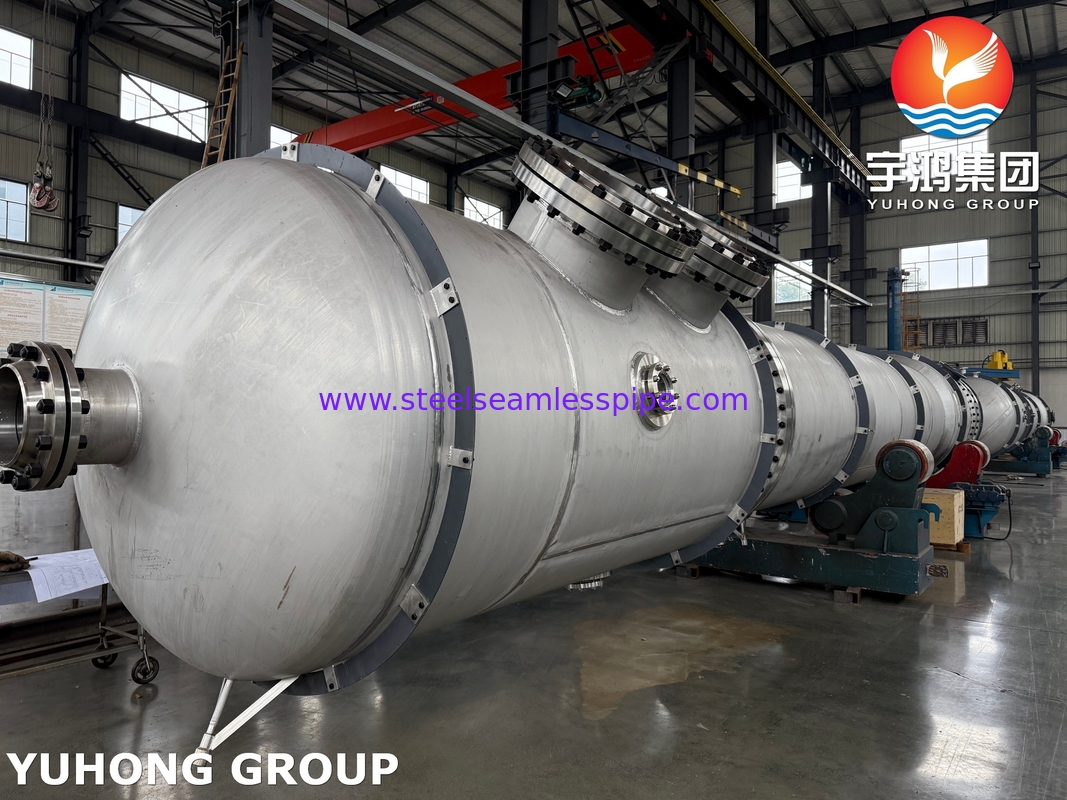

2. Involucro in acciaio al carbonio ASTM A516 Gr.70
ASTM A516 Gr.70 è un grado di acciaio al carbonio ampiamente utilizzato per recipienti a pressione e involucri di scambiatori di calore. Le sue eccellenti proprietà meccaniche, la tenacità e la saldabilità lo rendono adatto per applicazioni ad alta pressione e alta temperatura.
Composizione chimica di ASTM A516 Gr.70
| Elemento |
Composizione (%) |
| Carbonio (C) |
≤ 0.30 |
| Manganese (Mn) |
0.85–1.20 |
| Fosforo (P) |
≤ 0.035 |
| Zolfo (S) |
≤ 0.035 |
| Silicio (Si) |
0.15–0.40 |
Proprietà meccaniche di ASTM A516 Gr.70
| Proprietà |
Valore |
| Resistenza alla trazione |
485–620 MPa (70.000–90.000 psi) |
| Limite di snervamento |
≥ 260 MPa (38.000 psi) |
| Allungamento |
≥ 21% |
| Test di impatto |
Superato a -50°C (-58°F) |
La capacità di questo acciaio al carbonio di resistere a pressioni e temperature estreme lo rende un materiale ideale per gli involucri degli scambiatori di calore.
3. Processo di rivestimento saldato per componenti di scambiatori di calore
Il rivestimento saldato è un processo critico utilizzato per migliorare la durata e la resistenza alla corrosione dei componenti degli scambiatori di calore. Per gli involucri in acciaio al carbonio ASTM A516 Gr.70, il rivestimento con acciaio inossidabile TP316L fornisce un'ulteriore protezione contro la corrosione e l'usura, garantendo la longevità e l'affidabilità dello scambiatore di calore.
Parametri chiave del rivestimento saldato
-
Compatibilità dei materiali:
- Materiale di base: ASTM A516 Gr.70
- Materiale di placcatura: acciaio inossidabile TP316L
-
Processo di saldatura:
- La saldatura ad arco sommerso (SAW) o la saldatura ad arco con tungsteno a gas (GTAW) viene tipicamente utilizzata per un rivestimento di alta qualità.
-
Spessore:
- Spessore del rivestimento: 3–5 mm (a seconda dei requisiti dell'applicazione).
-
Test e ispezione:
- Test a ultrasuoni (UT) al 100% per garantire l'assenza di difetti sottosuperficiali.
- Test di penetrazione (PT) per verificare che la superficie della saldatura sia priva di crepe o porosità.
- Test idrostatico per garantire l'integrità dell'involucro e dei tubi.
Il processo di rivestimento migliora la resistenza alla corrosione dell'involucro, rendendolo adatto alla gestione di fluidi aggressivi negli scambiatori di calore.
4. Applicazioni degli scambiatori di calore con tubi ASTM A312 TP316L e involucri ASTM A516 Gr.70
La combinazione di tubi senza saldatura TP316L e involucri A516 Gr.70 rende questi scambiatori di calore versatili, durevoli ed efficienti. Sono ampiamente utilizzati in una varietà di settori.
Applicazioni chiave
-
Processi chimici:
- Per il recupero di calore, i processi di raffreddamento e riscaldamento negli impianti chimici.
- Adatto alla gestione di fluidi corrosivi e operazioni ad alta temperatura.
-
Industria petrolchimica:
- Utilizzato nelle raffinerie per trasferire calore tra idrocarburi e altri fluidi.
-
Industria petrolifera e del gas:
- Per piattaforme offshore, impianti di trattamento del gas e condotte.
- Ideale per ambienti con elevato contenuto di cloruri o gas acidi.
-
Generazione di energia:
- In condensatori a vapore, preriscaldatori di acqua di alimentazione e altri scambiatori di calore nelle centrali elettriche.
-
Industria alimentare e delle bevande:
- Negli scambiatori di calore sanitari utilizzati per la pastorizzazione e la sterilizzazione.
-
Industria farmaceutica:
- Per scambiatori di calore che richiedono un'elevata resistenza alla contaminazione e alla corrosione.
La robusta costruzione e l'elevata resistenza alla corrosione di questi scambiatori di calore garantiscono una lunga durata e prestazioni affidabili in ambienti esigenti.
