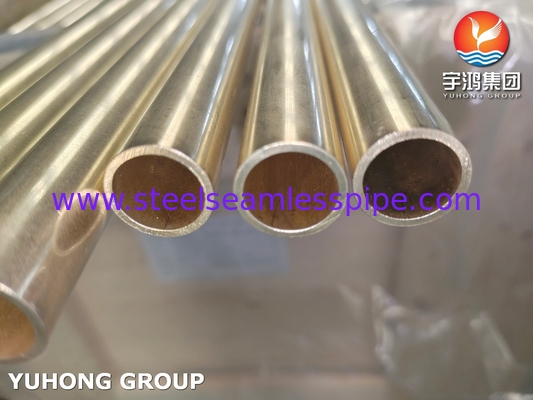

ASME SB111 C44300 Tubo in ottone senza cuciture Tubo di rame per scambiatori di calore

ASME B111 C44300 Tubo in ottone Tubo senza cuciture in acciaio in lega di rame, tubo per scambiatori di calore

1- Una panoramica dei materiali

C44300 (Admiralty Brass)è una lega di rame-zinco con una maggiore resistenza alla corrosione, utilizzata principalmente in scambiatori di calore, condensatori e applicazioni marine.

• Composizione:

  • Cu (rame): 70·73%

  • Zn (Zinc): Restante saldo

  • Sn (Tin): 0,9­1,2% (aggiunto per migliorare la resistenza alla corrosione)

  • Come (arsenico): 0,02­0,06% (per inibire la desinficazione)

2. Norme chiave

•

• ASME B111:

  • Titolo:Standard per tubi e tubi senza saldatura in rame e in lega di rame

  • Scopo: specifica i requisiti per i tubi senza saldatura realizzati in rame e in leghe di rame, comprese le dimensioni, le tolleranze, le proprietà meccaniche e i metodi di prova.

  • C44300 Conformità: comprende la composizione chimica, le denominazioni di temperatura (ad esempio O60, H58) e i criteri di prestazione.

3. Caratteristiche di prestazione

•

• Resistenza alla corrosione:

  • Eccellente resistenza aacqua salata,vapore, efluidi di raffreddamento industrialia causa di additivi di stagno e arsenico.

  • Resistedisincinificazione- eerosione-corrosionein ambienti ad alta velocità.

• Conduttività termica: Alta efficienza termica (≈109 W/m·K), ideale per applicazioni di trasferimento di calore.

• Proprietà meccaniche:

  • Resistenza alla trazione: 330-450 MPa (a seconda del temperamento)

  • Resistenza al rendimento: 125 ‰ 345 MPa

  • Durezza: 55155 HV

4Applicazioni

•

• Scambiatori di calore e condensatori:

  • Condensatori di centrali elettriche, sistemi HVAC e scambiatori di calore di raffineria.

  • Preferito negli ambienti marini per la sua resistenza all'acqua salata.

• Ingegneria navale:

  • Tubi di acqua di mare, condensatori a bordo e sistemi di desalinizzazione.

• Sistemi di raffreddamento industriale:

  • Processamento chimico, cicli di raffreddamento di petrolio e gas.

5. Fabbricazione e collaudo (ASME B111)

•

• Processo del tubo senza cuciture: Prodotto mediante estrusione o strisciatura a freddo per garantire una microstruttura uniforme.

• Denominazioni di temperatura:

  • O60 (annellato): morbida, ad alta duttilità per la formazione.

  • H58 (Trascinato in forma rigida): maggiore resistenza per applicazioni strutturali.

• Test obbligatori:

  • Prova idrostatica/pneumatica: Assicura la tenuta alla perdita.

  • Test di corrente di eccitazione (ET): rileva difetti superficiali.

  • Test di appiattimento/flare: Valida la duttilità.

6. Vantaggi rispetto ad altre leghe di rame

7. Conformità e certificazione

•

• Conformità ASME B111: richiede la certificazione della composizione chimica, delle proprietà meccaniche e delle tolleranze dimensionali.

• Certificazioni aggiuntive:

  • ASTM B111: Equivalente alla norma ASME B111 per tubi senza saldature in lega di rame.

  • EN 12451: norma europea per tubi senza saldature in lega di rame.
