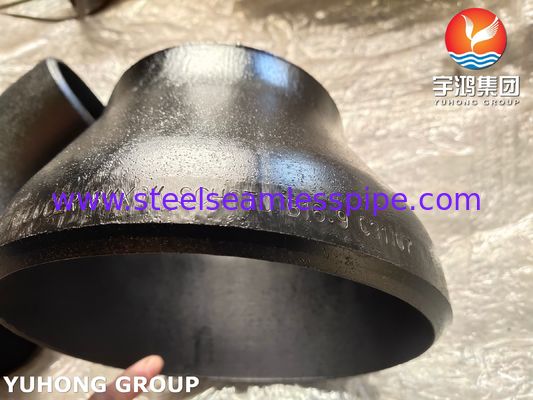

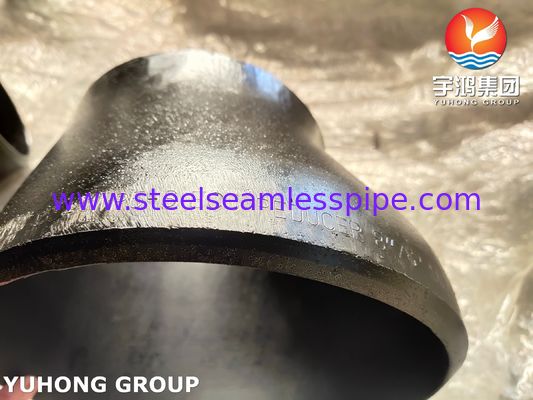

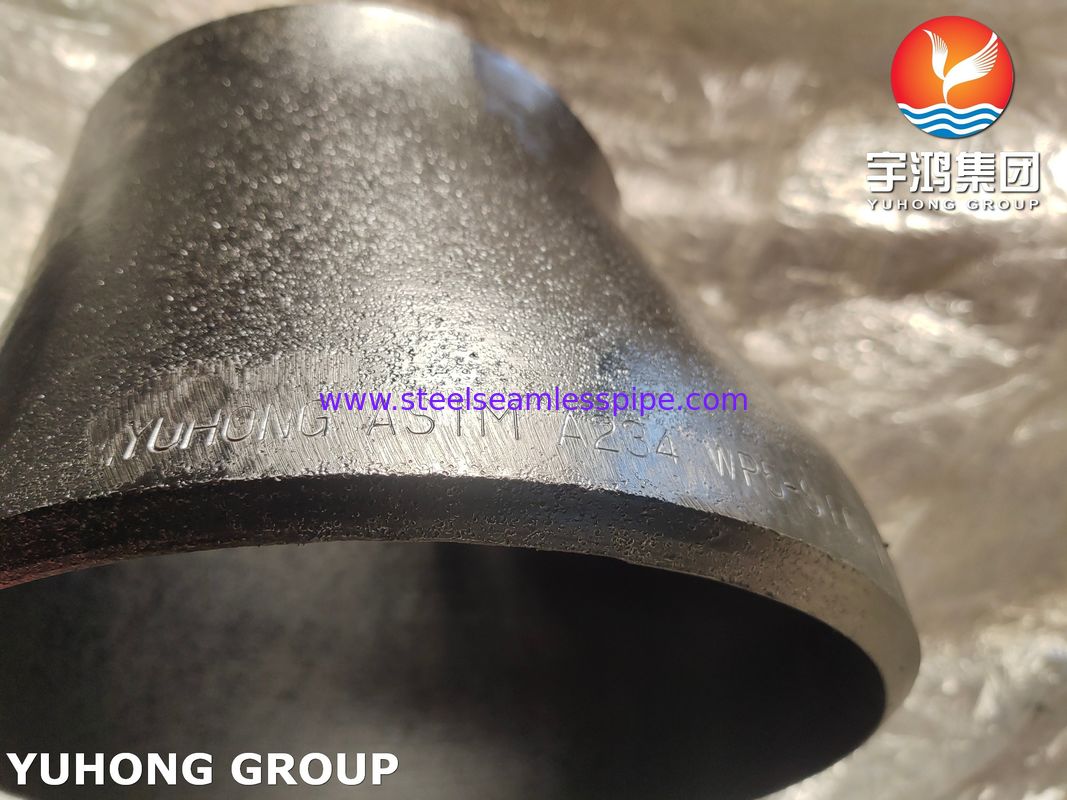

Riduttore Eccentrico in Acciaio Legato ASME B16.9 ASTM A234 WP5 Classe 1 / Classe 3
Un riduttore eccentrico in acciaio legato ASTM A234 WP5 CL1 / CL3 ASME B16.9 è un componente di tubazione rastremato, forgiato o laminato, utilizzato per unire permanentemente due tubi di diametri diversi in un sistema di tubazioni ad alta temperatura, dove le linee centrali sono sfalsate (eccentriche) per mantenere una parte superiore o inferiore piatta. Un riduttore a saldare di testa è un tipo di raccordo per tubi utilizzato per collegare due tubi di diametri diversi. A differenza di altri tipi di riduttori (ad esempio, riduttori a saldare a manicotto o filettati), i riduttori a saldare di testa sono progettati per essere saldati direttamente ai tubi, fornendo una connessione senza giunzioni. Questo li rende ideali per applicazioni ad alta pressione e alta temperatura. È prodotto secondo i requisiti dimensionali ASME B16.9, realizzato in acciaio legato al 5% di Cromo / 0,5% di Molibdeno secondo ASTM A234 Grado WP5, ed è disponibile in due classi di tenacità all'urto (CL1 e CL3). Viene installato mediante saldatura di testa direttamente alle estremità dei tubi.
Tipi di Riduttori a Saldare di Testa
Riduttori Concentrici: Questi riduttori hanno una forma simmetrica, con la linea centrale dell'estremità più piccola allineata con la linea centrale dell'estremità più grande. Sono comunemente utilizzati nelle condotte orizzontali dove è importante mantenere la stessa elevazione.
Riduttori Eccentrici: Questi riduttori hanno una linea centrale sfalsata, il che significa che l'estremità più piccola è sfalsata rispetto alla linea centrale dell'estremità più grande. Sono spesso utilizzati nelle condotte verticali o quando è necessario mantenere una superficie del fluido livellata (ad esempio, nei sistemi di drenaggio).
Requisiti Chimici dei Raccordi per Tubi in Acciaio Legato ASTM A234 WP5
| Elemento | Intervallo di Composizione |
|---|
| Carbonio (C) | 0,20% - 0,35% |
| Manganese (Mn) | 0,60% - 1,20% |
| Fosforo (P) | ≤ 0,040% |
| Zolfo (S) | ≤ 0,045% |
| Silicio (Si) | 0,15% - 0,40% |
Pressioni e Temperature dei Raccordi per Tubi in Acciaio Legato ASTM A234 WP5
| Classe | Pressione Nominale (psi) a 70°F | Temperatura Massima di Esercizio (°F) |
|---|
| Classe 1 | 1500 psi | 800°F |
| Classe 3 | 3000 psi | 800°F |
| Nichel Legato | ASTM / ASME SB 336 UNS 2200 (NICHEL 200), UNS 2201 (NICHEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALLOY 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C276) |
| Acciaio Inossidabile | ASTM / ASME SA 403 GR WP "S" / "W" / " WX" 304, 304L, 304H, 304N, 304LN, 309, 310H, 316, 316H, 317, 317L, 321, 321H, 347, 347 H |
| Acciaio Duplex | ASTM / ASME SA 815 UNS NO.S 31803, S 32205, S 32550, S 32750, S 32760 |
| Acciaio al Carbonio | ASTM / ASME A 234 WPB, WPC
ASTM / ASME A 860 WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70 |
| Acciaio Legato | ASTM / ASME A 234 WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 23, WP 91 |
Nota:I raccordi dei gradi WP1, WP11 Classe 1, WP11 Classe 2, WP11 Classe 3, WP12 Classe 1, WP12 Classe 2, WP22 Classe 1, WP22 Classe 3, WP5 e WP9 devono essere forniti allo stato ricotto, ricotto isotermico o normalizzato e temperato.
Se normalizzato e temperato, la temperatura di tempra per WP11 Classe 1, WP11 Classe 2, WP11 Classe 3, WP12
Classe 1 e WP12 Classe 2 non deve essere inferiore a 1150 °F [620 °C]; per i gradi WP5, WP9, WP22 Classe 1 e WP22 Classe 3 la temperatura di tempra non deve essere inferiore a 1250 °F [675 °C].
Applicazioni
Generazione di Energia: Utilizzati in caldaie, linee di vapore e altre applicazioni ad alta temperatura e alta pressione.
Industria Petrolifera e del Gas: Utilizzati in condotte per il trasporto di petrolio, gas naturale e altri idrocarburi.
Lavorazione Chimica: Adatti per sistemi che gestiscono sostanze chimiche corrosive, dove sono richieste elevata resistenza e durata.
Trattamento e Distribuzione dell'Acqua: Utilizzati nei sistemi idrici municipali e negli impianti di trattamento delle acque reflue.
Installazione e Manutenzione
Saldatura: I riduttori a saldare di testa sono progettati per essere saldati direttamente ai tubi. Devono essere seguite tecniche e procedure di saldatura appropriate per garantire una connessione robusta e a prova di perdite.
Allineamento: Un allineamento corretto è fondamentale per evitare concentrazioni di stress e garantire un flusso regolare.
Ispezione: Sono necessarie ispezioni e manutenzioni regolari per rilevare e affrontare eventuali problemi, come corrosione o crepe.
-
