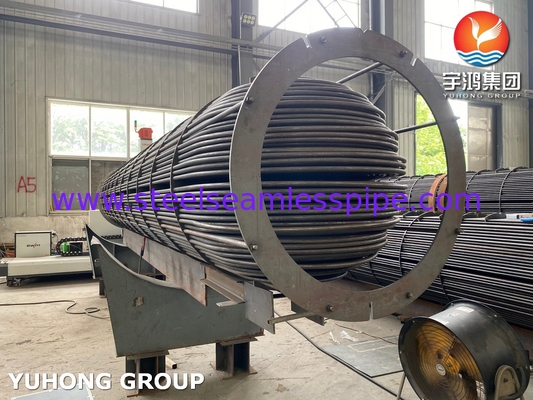

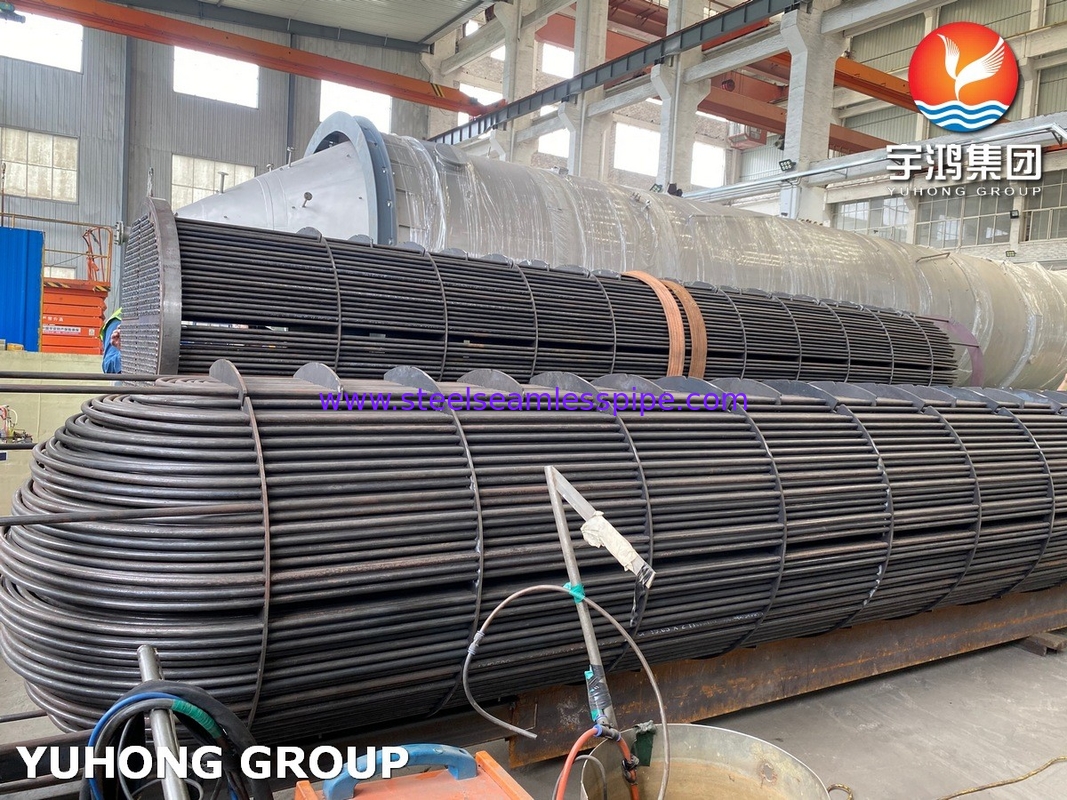

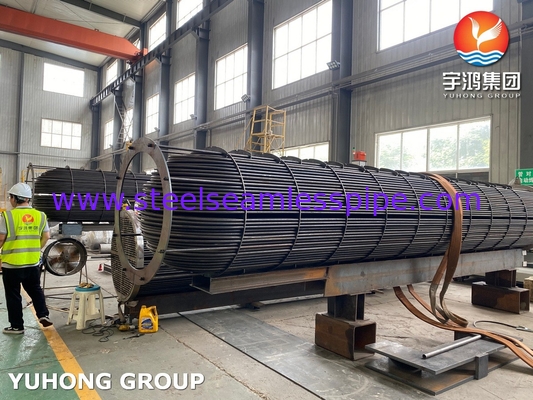

Fabbricazione di gruppi di tubi con tubi per scambiatori di calore senza cuciture
La progettazione del fascio di tubi a forma di U consente un trasferimento di calore efficace, accogliendo l'espansione termica, rendendoli una scelta favorevole in molti scenari.La configurazione del tubo in U ha sezioni rette di tubi che sono piegati in forma di U, che consente a due flussi di fluidi di scambiare calore mentre fluiscono in direzioni opposte.come i due fluidi fluiscono in direzioni opposteLe estremità dei tubi sono in genere collegate a una testata, che consente ai fluidi di entrare ed uscire dallo scambiatore di calore.
Considerazioni di progettazione del fascio di tubi a forma di U
-
Materiali:
- I tubi possono essere realizzati in vari materiali, tra cui acciaio inossidabile, acciaio al carbonio o altre leghe, a seconda dell'applicazione e dei fluidi coinvolti.e il costo sono fattori chiave nella selezione dei materiali.
-
Tipologie di fluidi:
- Gli scambiatori di calore a tubo in U possono gestire diversi tipi di fluidi, compresi liquidi e gas.e tendenza all' impollinazione.
-
Caduta di pressione:
- Il flusso, la densità e la viscosità dei fluidi influenzano la caduta di pressione complessiva attraverso lo scambiatore di calore.
-
Calcoli del trasferimento di calore:
- L'efficacia di uno scambiatore di calore a tubo in U può essere valutata utilizzando il coefficiente complessivo di trasferimento di calore, che dipende da fattori come la superficie, la configurazione del flusso e le differenze di temperatura.
-
Inquinamento:
- Si deve considerare la possibilità di impolveramento delle superfici di trasferimento del calore, e si devono scegliere programmi e materiali di pulizia in modo da ridurre al minimo l'impolveramento, garantendo al contempo l'efficienza.
Materiale di uso comune per gli scambiatori di calore a fascia di tubi
Esistono due diversi tipi di fasci di tubi: tubi dritti e tubi U. A seconda delle esigenze specifiche e dell'applicazione, come:
tubi di acciaio al carbonio:ASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
tubi di acciaio legato:ASTM A213 T5, T9, T11, T22, T91
tubi di acciaio inossidabile:ASTM A213 TP304, TP304L, TP316L, TP321, ecc.
tubi in lega di nichel:ASTM B163 UNS N02200, N04400, N06600, N06601, NO8800, N08825, ecc.
tubi di rame:ASTM B111 C70600, C68700, C71500, C44300 ecc.
Gli scambiatori di calore sono dispositivi utilizzati per trasferire calore da una fonte a un'altra.Uno dei fluidi scorre attraverso il fascio del tubo mentre un altro scorre attraverso il guscioIl calore viene quindi trasferito da un fluido all'altro attraverso il lato del tubo o il lato del guscio dello scambiatore.Gli scambiatori di calore e i fasci di tubi possono essere realizzati con una grande varietà di materiali disponibiliCommercial Coils offre sia fasci di tubi dritti che fasci di tubi U.
Fuscolo a tubo retto vs. Fuscolo a tubo in U
Entrambi i tipi di fasci di tubi hanno i propri vantaggi e applicazioni a seconda di fattori quali i requisiti di manutenzione, le considerazioni di costo e le condizioni di funzionamento.La scelta tra i fasci di tubi dritti e di tubi U dipende spesso dalle esigenze e dalle priorità specifiche del sistema di scambiatori di calore.
Fusoli di tubi dritti:
1Progettazione efficiente, con liquido caldo che scorre dritto attraverso i tubi.
2. richiede più sforzo per aprire il guscio del serbatoio per pulizia o manutenzione.
3- costi di installazione inferiori rispetto al fascio a tubi U.
U Tube Bundle:
1I punti di entrata e di uscita sono sullo stesso lato, facilitando la manutenzione.
2I tubi a forma di U consentono l'espansione termica senza stressare il fascio.
3La progettazione modulare dell'unità consente un più facile smontaggio per la manutenzione.
4- Adatto per differenziali ad alta temperatura.
Applicazioni
I fasci di tubi sono utilizzati in una vasta gamma di applicazioni in cui è necessario il trasferimento di calore.
- Sistemi HVAC
- Trasformazione chimica
- Rafinazione del petrolio e del gas
- Produzione di energia
- Trasformazione di alimenti e bevande
- Fabbricazione farmaceutica
In ciascuna di queste applicazioni, i fasci di tubi sono utilizzati per trasferire calore da un fluido a un altro.mentre sono in un impianto di lavorazione chimica, possono essere utilizzati per trasferire calore tra due flussi chimici.
