ASME SA516 Gr.70 Piastra di scorta in acciaio per caldaie e piastre di supporto per vascelli a pressione

Dettagli:

Luogo di origine:	Cina
Marca:	YUHONG
Certificazione:	ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS
Numero di modello:	ASME SA516 Gr.70 Piastra di protezione in acciaio al carbonio

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1pc
Imballaggi particolari:	Cassa/pallet di legno della piega
Tempi di consegna:	7 giorni
Termini di pagamento:	L/C,T/T

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (308)

Tubo senza saldatura di acciaio inossidabile (297)

Tubo di acciaio inossidabile del duplex (132)

Metropolitana di acciaio inossidabile del duplex (33)

Tubo ad ago (134)

Tubo di pinna (672)

scambiatori di calore (20)

tubo dello scambiatore di calore (443)

Fusoli di tubi per scambiatori di calore (40)

Piastra tubiera dello scambiatore di calore (117)

deflettore dello scambiatore di calore (37)

Aria di raffreddamento (9)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (58)

Metropolitana saldata dell'acciaio inossidabile (120)

Tubo della lega di nichel (266)

Metropolitana della lega di nichel (92)

Metropolitana della lega di rame (240)

Metropolitana dell'acciaio legato (204)

Metropolitana di titanio (15)

tubo temprato luminoso (155)

Metropolitana di caldaia (151)

montaggio d'acciaio (826)

Flangia d'acciaio (615)

Altri (401)

Parti di rivestimento (7)

Descrizione di prodotto dettagliata

Nome del prodotto:	Piastra di deflettore / supporto	Norme:	ASTM A516, ASME SA516
Materiale:	Grado 70, 70N	Forma:	Secondo la richiesta del cliente
Dimensione:	Secondo la richiesta del cliente
Evidenziare:	ASME SA516 Gr.70 Piastra di deflettore , Piastre di supporto per caldaie e vascelli a pressione , ASME SA516 Gr.70 Piastra di scorta in acciaio

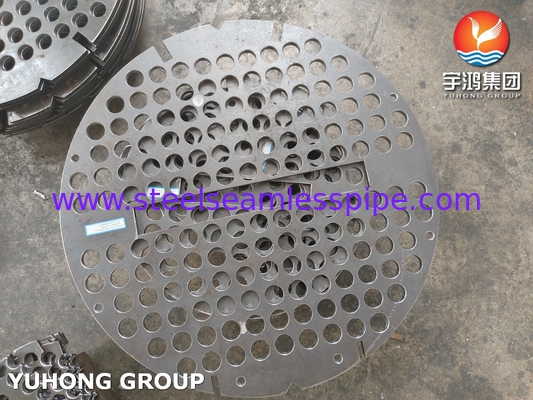

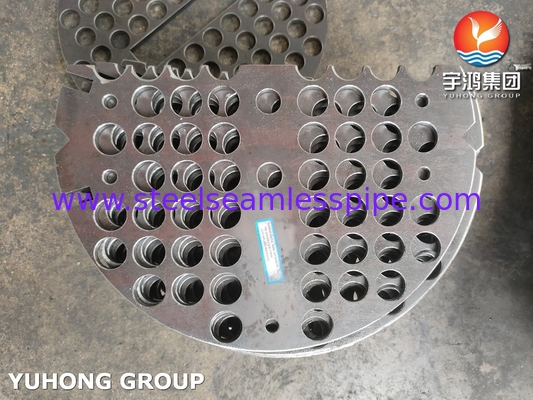

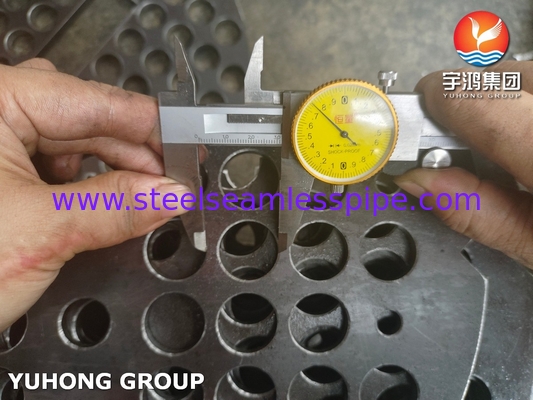

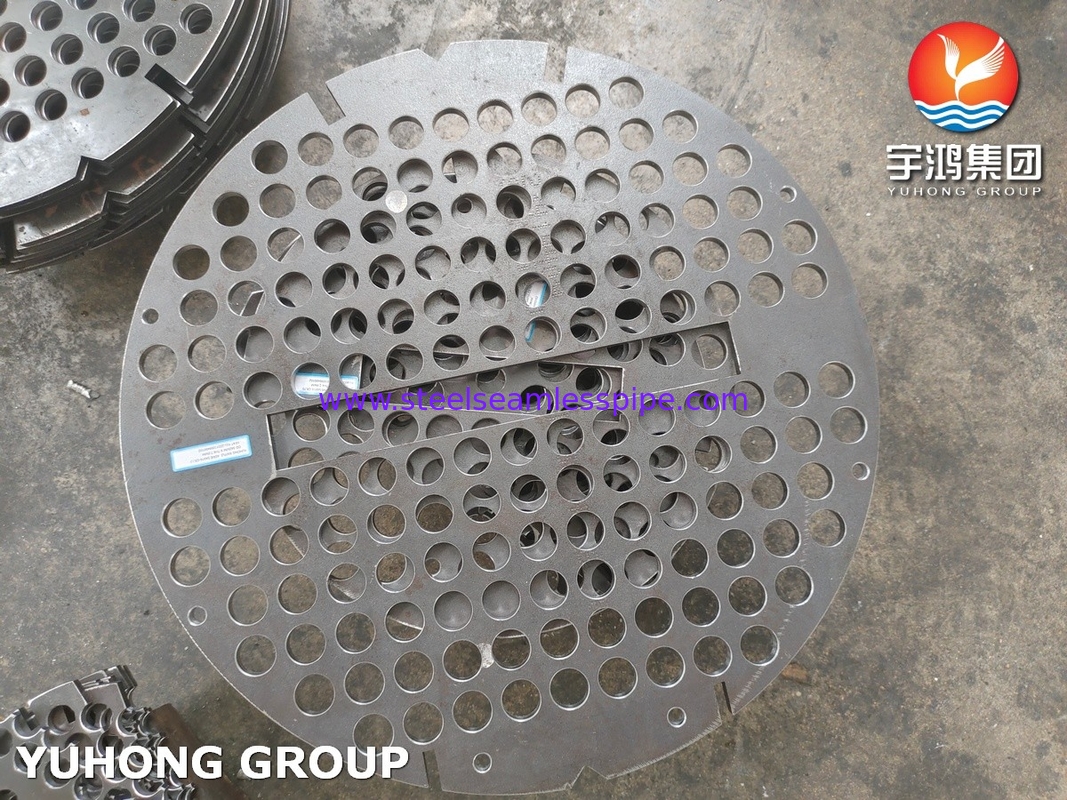

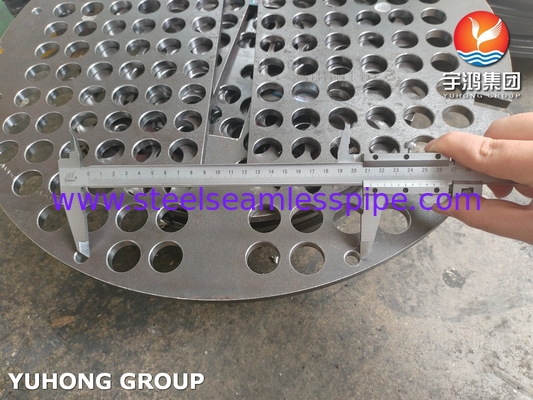

ASME SA516 GR.70 Piastra di supporto di spalla in acciaio al carbonio per recipienti a pressione

ASME SA516 Gr. 70 è una piastra di acciaio al carbonio di alta qualità comunemente utilizzata nella fabbricazione di recipienti a pressione e componenti di caldaie industriali.compresa la buona resistenza alla trazione e la robustezza, questo materiale è particolarmente adatto per applicazioni in ambienti che richiedono resistenza alle fluttuazioni di pressione e temperatura.Queste piastre sono progettate per fornire supporto strutturale e per guidare il flusso di fluidiLa loro capacità di resistere allo stress e alla stanchezza li rende una scelta popolare in settori come il petrolio e il gas, la lavorazione chimica e la generazione di energia.

Grado equivalente di ASME SA516 Grado 70

Standard britannico	Norma europea	ASTM/ASME	DIN
BS1501-224-490A/B	EN10028 P355GH	A/SA516 ¢ grado 70	️

Requisiti chimici della piastra ASME SA516 di grado 70

Elemento	Composizione in %
	Grado 55 [Grado 380]	Grado 60 [Grado 415]	Grado 65 [Grado 450]	Grado 70 [Grado 485]
Carbonio, massimo a,b:
[12,5 mm] e meno	0.18	0.21	0.24	0.27
Altri prodotti per l'elaborazione o la distribuzione di materiale materiale	0.20	0.23	0.26	0.28
Altri prodotti per l'elaborazione o la distribuzione di materiale materiale	0.22	0.28	0.25	0.30
Altri prodotti per l'alimentazione umana, compresi i prodotti per l'alimentazione umana	0.24	0.27	0.29	0.31
Oltre 8 pollici.	0.26	0.27	0.29	0.31
Manganese, b:
[12,5 mm] e meno
Analisi termica	0.60 ¢ 0.90	00,60 ‰ 0,90 c	0.85 ¢1.20	0.85 ¢1.20
Analisi del prodotto	0.55 ̊0.98	00,55 ‰ 0,98 c	0.79 ¢1.30	0.79 ¢1.30
Più di mezzo pollice.
Analisi termica	0.60 ¢1.20	0.85 ¢1.20	0.85 ¢1.20	0.85 ¢1.20
Analisi del prodotto	0.55 ¢1.30	0.79 ¢1.30	0.79 ¢1.30	0.79 ¢1.30
Fosforo, massimo a	0.25	0.25	0.25	0.25
zolfo, massimo a	0.25	0.25	0.25	0.25
Silicio
Analisi termica	0.15 ¢0.40	0.15 ¢0.40	0.15 ¢0.40	0.15 ¢0.40
Analisi del prodotto	0.13 ¢ 0.45	0.13 ¢ 0.45	0.13 ¢ 0.45	0.13 ¢ 0.45
a Si applica sia alle analisi termiche che alle analisi dei prodotti. b Per ogni riduzione di 0,01 punto percentuale al di sotto del massimo specificato per il carbonio, è consentito un aumento di 0,06 punto percentuale al di sopra del massimo specificato per il manganese, fino ad un massimo di 1.50 per cento per analisi termica e 1,60 per cento per analisi del prodotto. c Le piastre di grado 60 di spessore inferiore o uguale a 12,5 mm possono contenere 0,851,20% di manganese per analisi termica e 0,791,30% di manganese per analisi del prodotto.

Requisiti di trazione della piastra di grado 70 ASME SA516

ASTM A516	Grado 55 [381]	Grado 60 [415]	Grado 65 [450]	Grado 70 [485]
Resistenza alla trazione, ksi [MPa]	55 ¢75 [380 ¢515]	60?? 80 [415?? 550]	65 ¢85 [450 ¢585]	70 ¢90 [485 ¢620]
Forza di resa, min,a ksi [MPa]	30 [205]	32 [220]	35 [240]	38 [260]
Allungamento in 200 mm, min, % b	23	21	19	17
Allungamento in 50 mm, min, % b	27	25	23	21
a Determinato con il metodo dello spostamento dello 0,2 per cento o con il metodo dell'estensione sotto carico dello 0,5 per cento. b Vedere la specifica A20/A20M per la regolazione dell'allungamento.

Vantaggi della targa ASME SA516 Gr. 70:

Risparmio economico: più conveniente per progetti su larga scala.
Facilità di fabbricazione: eccellente saldabilità e formabilità.
Buone prestazioni: proprietà meccaniche adeguate per varie applicazioni.
Versatilità: adatto a una serie di settori in cui la resistenza alla corrosione estrema non è la preoccupazione principale.

Altri materiali

Tipo di materiale	Requisiti tecnici * secondo
Acciaio inossidabile duplex	ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61
Acciaio inossidabile	ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347
Acciaio al carbonio	ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr.2
Acciaio legato	ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3
Titanio	ASTM/ASME SB381, Gr.1Gr.2Gr.5Gr.7Gr.12Gr.16
Copper Nickel	ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30)
di acciaio	ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200
Leghe di nichel	ASTM/ASME SB169, SB171, SB564, UNS 2200, UNS 4400, UNS 8825 UNS 6600, UNS 6601, UNS 6625
Leghe 20	ASTM/ASME SB472 UNS 8020
Hastelloy	ASTM/ASME SB564, UNS10276 (C 276)
Materiali placcati	ASTM/ASME SB898, SB263, SB264 o più vicino rivestimento esplosivo, per la realizzazione di materiali 2 in 1 o 3 in 1.
Materiali placcati	Titanio-acciaio, nichel-acciaio, titanio-rame, Acciaio inossidabile - Acciaio al carbonio, leghe - Acciaio ecc.

Applicazione

Vasi a pressione:
- Utilizzato come componente interno per dirigere il flusso del fluido e migliorare la miscelazione, migliorando così l'efficienza del recipiente.
Caldaie:
- Utilizzato nelle caldaie a vapore per sostenere le superfici di trasferimento del calore e gestire la circolazione dell'acqua.
scambiatori di calore:
- Funzione di deflettore negli scambiatori di calore per migliorare l'efficienza termica dirigendo il flusso del fluido e prevenendo le turbolenze.
Trasformazione chimica:
- Utilizzato nei reattori e nelle unità di stoccaggio per assistere nella miscelazione e nella reazione delle sostanze chimiche, garantendo l'integrità strutturale.
Industria petrolifera e del gas:
- Applicato in separatori e serbatoi per facilitare la separazione di olio, gas e acqua, garantendo un funzionamento efficiente a alta pressione.
Centrali elettriche:
- Utilizzato sia nei combustibili fossili che nelle centrali nucleari come parte dei sistemi di raffreddamento e dei sistemi di recupero del calore per garantire prestazioni ottimali.
Impianti di trattamento delle acque:
- Servono come componenti essenziali nei depuratori e nei serbatoi di sedimentazione per contribuire a migliorare la qualità dell'acqua attraverso una gestione efficace del flusso.
Industria alimentare e delle bevande:
- Alcune applicazioni possono richiedere piastre SA516 Gr. 70 per il supporto strutturale in processi specializzati, a condizione che sia applicato un rivestimento adeguato per la resistenza alla corrosione.
Produzione farmaceutica:
- In alcuni casi, sono utilizzati nei reattori e nei vasi, garantendo strutture di supporto forti e durevoli.
