ASME U Stamp Tube Bundle per scambiatori di calore ad aria fredda, trasferimento di calore, sistemi di recupero e progetti di raffinazione del petrolio
Yuhong Holding Group si occupa di tubi, scambiatori di calore, raffreddatori d'aria, torri di raffreddamento, vascelli a pressione, serbatoi, caldaie, per-riscaldatore, forno da più di 35 anni, fino ad ora esporta più di 85 paesi,il materiale dei prodotti contiene: acciaio inossidabile, acciaio duplex, acciaio super duplex, acciaio in lega a base di nichel, titanio, acciaio di rame e rame, acciaio al carbonio, cromo molibdeno, - Sì, signore.

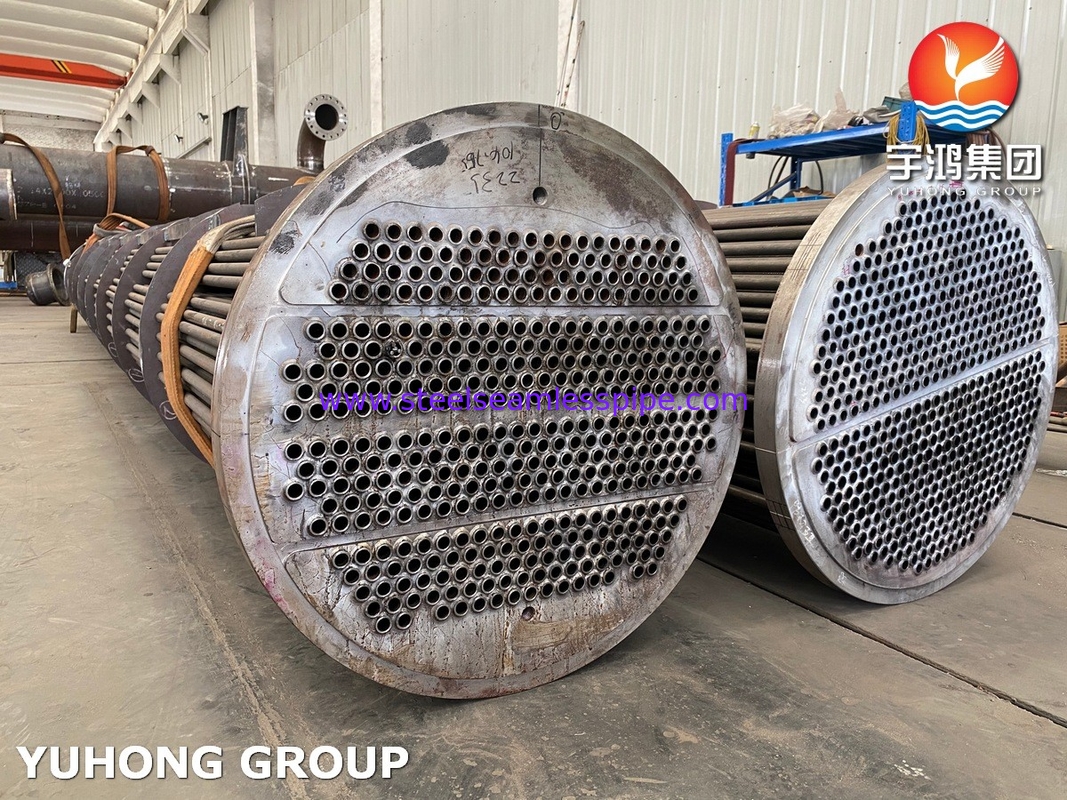

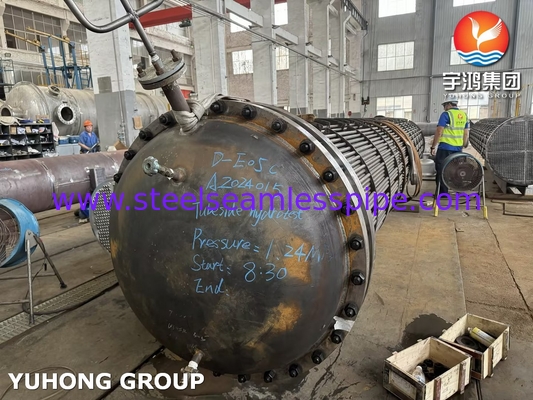

Il gruppo di tubi è una parte importante dello scambiatore di calore, che svolge un ruolo insostituibile nel trasferimento di calore, nella struttura di supporto e nella pulizia e manutenzione.e il mezzo caldo scorre attraverso la condotta e conduce il trasferimento di calore con un altro mezzo per raggiungere lo scopo dello scambio di freddo e caloreIl materiale, il diametro interno e la disposizione del tubo influenzeranno l'efficienza del trasferimento di calore.
Questo dispositivo che produce due liquidi a temperature diverse per scambiare calore.un fluido può essere raffreddato e l'altro fluido può essere riscaldato per soddisfare la temperatura richiestaIl gruppo di tubi è composto da molti gruppi di tubi densamente confezionati come un nucleo di radiazione, all'esterno installato con un serbatoio tubolare realizzato con una piastra di acciaio da recipiente a pressione.quando il liquido o i gas caldi circolano nel fascio del tubo, la grande superficie combinata dei tubi consentirà di trasferire il calore nell'acqua del serbatoio e di raffreddare i fluidi nei tubi.
Materiale di uso comune per gli scambiatori di calore a fascia di tubi
Esistono due diversi tipi di fasci di tubi: tubi dritti e tubi U. A seconda delle esigenze specifiche e dell'applicazione, ci sono le seguenti opzioni di materiale per i tubi:
Tubo in acciaio al carbonio: ASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
Tubi in acciaio legato: ASTM A213 T5, T9, T11, T22, T91
Tubi di rame
Opzioni di materia della conchiglia del serbatoio:
ASTM A516 GR70
ASTM A572 GR50
ASTM A537 CL1
Fuso tubo retto VS Fuso tubo U

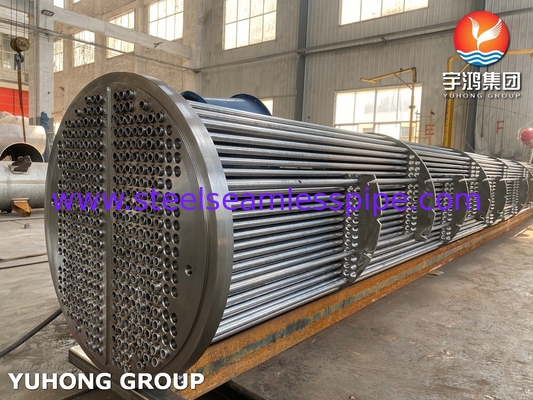

Fuso tubo stretto: il primo e precedentemente usato fuso tubo è configurato con tubo stretto.il liquido caldo viene pompato attraverso il fascio in linea retta da un'estremità della conchiglia del serbatoio all'altraQuesto tipo è efficiente, ma richiede più sforzo per aprire il serbatoio deve rimuovere il fascio per fare la pulizia o la manutenzione..

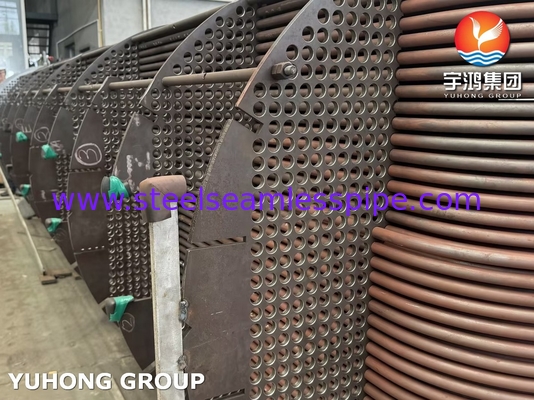

U Tube Bundle: il nuovo bundle di tubi raccomandato e di uso comune è il layout U tube.Questa fascia di caratteristiche impressionanti è punto di entrata e di uscita sullo stesso lato della conchiglia su un tappo tubo conchiglia diviso in due camere sigillateI tubi, fabbricati a forma di U, che escono dalla camera di ingresso e viaggiano verso l'estremità opposta del guscio e ritornano nella direzione opposta alla camera di uscita.Questo tipo di layout è più facile da smontare per la manutenzione con il fascio tipicamente scivolato come unità modulareIl fascio di tubi di tipo U si adatta anche bene alle alte differenze di temperatura, allevia la maggior parte dell'espansione termica e riduce le sollecitazioni di contrazione nel
Un pacchetto.
Applicazioni:
Produzione chimica
Industria petrolifera
Potenza energetica
Farmaci
