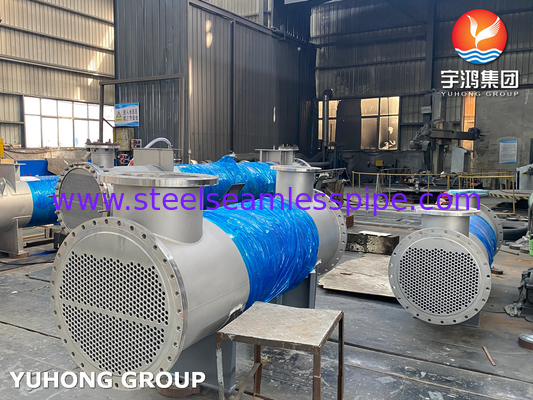

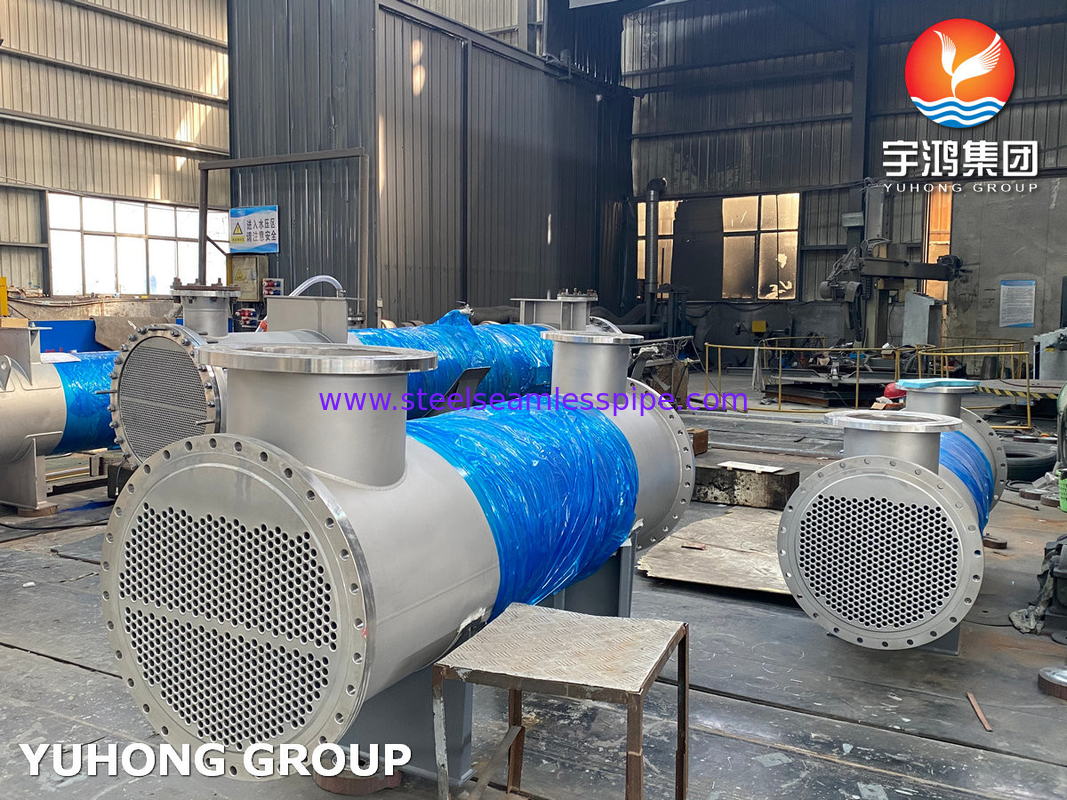

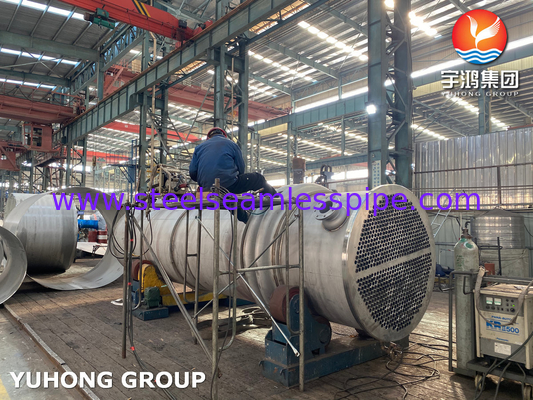

Condensatore per scambiatori di calore a fascia di tubi

I fasci di tubi per apparecchiature per scambiatori di calore possono essere costruiti per applicazioni liquido-liquido o vapore-liquido.I pacchetti possono essere utilizzati per applicazioni tra cui processi industriali e riscaldamento o raffreddamento dell'acqua commerciale.

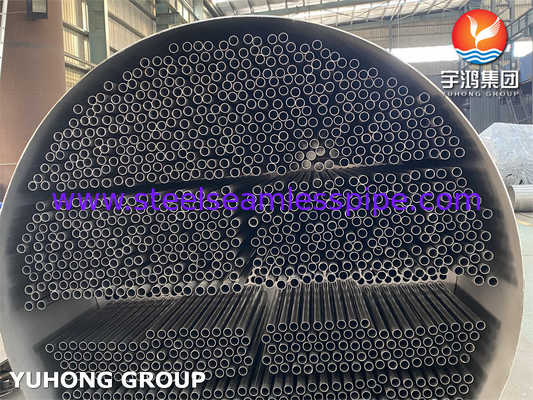

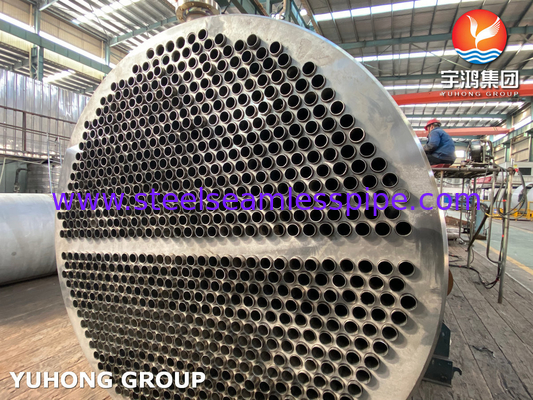

Lo scambiatore di calore a fascio di tubo è un tipico dispositivo di scambio di calore che produce due liquidi a temperature diverse per scambiare calore.un fluido può essere raffreddato e l'altro fluido può essere riscaldato per soddisfare la temperatura richiestaIl gruppo di tubi è composto da molti gruppi di tubi densamente confezionati come un nucleo di radiazione, all'esterno installato con un serbatoio tubolare realizzato con una piastra di acciaio da recipiente a pressione.quando il liquido o i gas caldi circolano nel fascio del tubo, la grande superficie combinata dei tubi consentirà di trasferire il calore nell'acqua del serbatoio e di raffreddare i fluidi nei tubi.

Esistono due tipi diversi di fasci di tubi: tubi dritti e tubi U. A seconda delle esigenze specifiche e dell'applicazione, ci sono le seguenti opzioni di materiale per i tubi:

Tubo in acciaio al carbonio: ASTM A179/ASME SA179/179M, ASTM A192

Tubi in acciaio legato: ASTM A213 T5, T9, T11, T22, T91

Tubi in rame: ASTM B111 C44300, C70600, C71500

Applicazioni:

Produzione chimica


Industria petrolifera


Potenza energetica


Farmaci

Fuso tubo retto VS Fuso tubo U

Fuso tubo stretto: il primo e precedentemente usato fuso tubo è configurato con tubo stretto.il liquido caldo viene pompato attraverso il fascio in linea retta da un'estremità della conchiglia del serbatoio all'altraQuesto tipo è efficiente, ma richiede più sforzo per aprire il serbatoio deve rimuovere il fascio per fare la pulizia o la manutenzione..

U Tube Bundle: il nuovo bundle di tubi raccomandato e di uso comune è il layout del tubo U.Questa fascia di caratteristiche impressionanti è punto di entrata e di uscita sullo stesso lato della conchiglia su un tappo tubo conchiglia diviso in due camere sigillateI tubi, fabbricati a forma di U, che escono dalla camera di ingresso e viaggiano verso l'estremità opposta del guscio e ritornano nella direzione opposta alla camera di uscita.Questo tipo di layout è più facile da smontare per la manutenzione con il fascio tipicamente scivolato come unità modulareIl fascio di tubi di tipo U si adatta anche bene con elevate differenze di temperatura, allevia la maggior parte dell'espansione termica e riduce le sollecitazioni di contrazione nel fascio.
