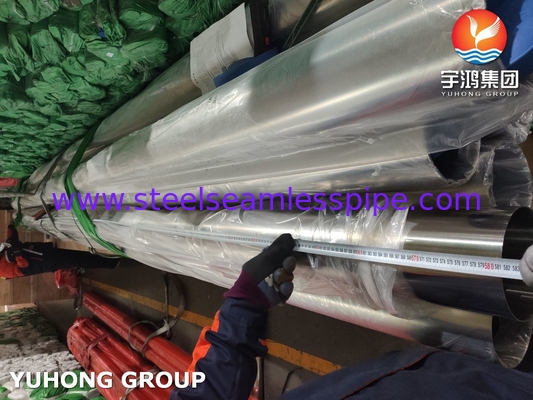

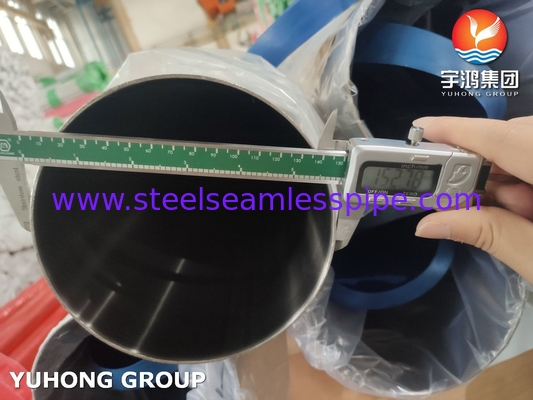

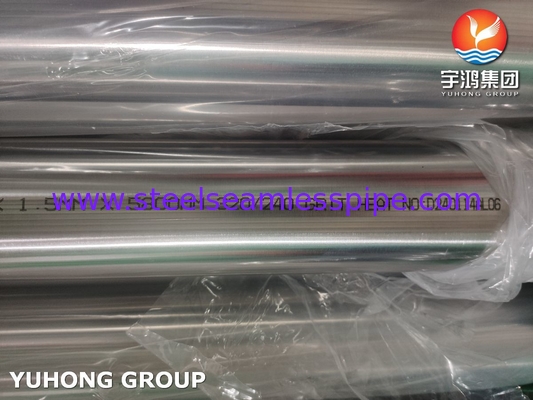

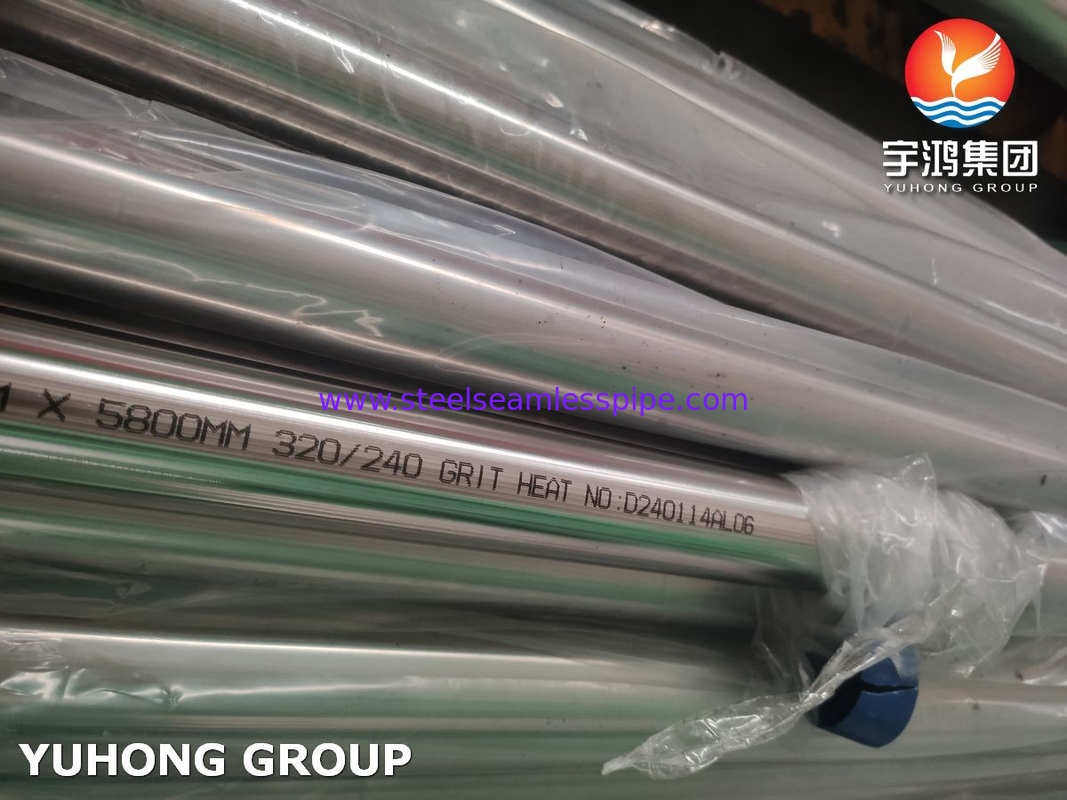

ASTM A270TP304Tubi igienici in acciaio inossidabile, all'interno e all'esterno, lucidati 320/240
The ASTM A270 specification outlines the requirements for seamless and welded austenitic and ferritic stainless steel sanitary tubing intended for use in the dairy and food industry and having special surface finishesIl rispetto di questa norma garantisce che il tubo soddisfi criteri specifici di qualità e di pulizia.La norma ASTM A270 specifica che il tubo sanitario deve avere una finitura lucidata sia all'interno che all'esternoLa finitura superficiale contribuisce a ridurre il rischio di crescita batterica e facilita la pulizia e il mantenimento delle condizioni igieniche del tubo.
Distanza di dimensioni del tubo di acciaio inossidabile sanitario ASTM A270
Il tubo inossidabile sanitario ASTM A270 di solito si riferisce ai piccoli diametri del tubo, normalmente da 1/2 ′′ a 2 1/2 ′′, spessore da 0,049 pollici (1,24 mm) a 0,15 pollici (3,81 mm).
Il diametro esterno massimo dei tubi ASTM A270 è di 12 pollici (304,8 mm).
Tubi ASTM A270, utilizzando l'unità di misura standard in pollici-libbra.
La tolleranza dello spessore della parete non deve variare di più del 12,5%.
|
Tolleranza
|
a) Diametro esterno: +/- 0,2 mm |
| b) Spessore: +/- 0,02 mm |
| c) Lunghezza: +/- 5 mm |
| Finale |
PE/fine piana, BE/fine curva |
| Tecnica |
Dottura a freddo |
| Applicazione |
industria chimica, decorazione, edilizia, fabbrica alimentare, ecc. |
| Esame |
Prova con squash, prova estesa, prova di pressione dell'acqua, prova di marciume dei cristalli, trattamento termico, NDT |
ASTM A270 TP304 Composizione chimica del tubo SS
| Grado |
C |
M |
- Sì. |
P |
S |
Cr |
Mo. |
Ni |
N |
| 304 |
Min. |
️ |
️ |
️ |
️ |
️ |
18.0 |
️ |
8.0 |
️ |
| - Max. - Cosa? |
0.08 |
2.0 |
0.75 |
0.045 |
0.030 |
20.0 |
|
10.5 |
0.10 |
ASTM A270 TP304 SS Proprietà meccaniche dei tubi
| Grado |
Resistenza alla trazione (MPa) min |
Resistenza al rendimento 0,2% prova (MPa) min |
Allungamento (% in 50 mm) min |
Durezza |
| Rockwell B (HR B) massimo |
Brinell (HB) massimo |
| 304 |
515 |
205 |
40 |
92 |
201 |
Classe equivalente di tubo ASTM A270 TP304 SS
| Grado |
Numero UNS |
Vecchio britannico |
Euronorm |
SS svedesi |
JIS giapponese |
| BS |
In |
- No, no. |
Nome |
| 304 |
S30400 |
304S31 |
58E |
1.4301 |
X5CrNi18-10 |
2332 |
SUS 304 |
Tolleranze dimensionali
tutte le dimensioni in pollici (mm)
| Dimensione OD |
Parete nominale |
Diametro esterno |
Distanze |
Parete |
| |
| 1/2" (12.7) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,005 (0,13) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 3/4" (19.1) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,005 (0,13) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 1" (25.4) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,005 (0,13) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 1-1/2" (38.1) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,008" (0,20) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 2" (50.8) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,008" (0,20) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 2-1/2" (63,5) |
0.065" (1.65) |
+/- 0,010" (0,25) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 3" (76.2) |
0.065" (1.65) |
+/- 0,010" (0,25) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 4" (101.6) |
0.083" (2.11) |
+/- 0,015" (0,38) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 6" (152.4) |
0.083" (2.11) |
+/- 0,030" (0,76) |
+1" (25.4) - 0 |
+/-10,0% |
| 6" (152.4) |
0.109" (2.77) |
+/- 0,030" (0,76) |
+1" (25.4) - 0 |
+/-10,0% |
| 8" (203.2) |
0.109" (2.77) |
+0.061" (1.55)/-0.031" (0.79) |
+1" (25.4) - 0 |
+/-10,0% |
Oltre alla finitura lucida specificata dallo standard ASTM A270, alcuni produttori offrono l'elettropolizia come trattamento superficiale aggiuntivo per i tubi sanitari.L'elettropolizia è un processo elettrochimico che liscia e semplifica la superficie del metallo a livello microscopico, migliorando ulteriormente la resistenza alla corrosione e la pulizia del tubo.Questo ulteriore passo può essere particolarmente utile nelle applicazioni in cui un'eccezionale finitura superficiale è essenziale per mantenere i più alti livelli di igiene.
Applicazione
1Industria alimentare e delle bevande: viene utilizzato nella produzione di prodotti lattiero-caseari, alimentari e bevande in cui l'igiene e la pulizia sono di massima importanza.
2Industria farmaceutica: il tubo sanitario viene utilizzato nella fabbricazione di prodotti farmaceutici per garantire la purezza e la sterilità dell'ambiente di produzione.
3Industria biotecnologica: nelle applicazioni biotecnologiche in cui il mantenimento di condizioni asettiche è cruciale, come nella produzione di biofarmaci e altri prodotti biologici.
4Trattamento e distribuzione dell'acqua: il tubo è utilizzato nei sistemi sanitari per il trasporto dell'acqua potabile, dove il mantenimento delle condizioni igieniche è essenziale per prevenire la contaminazione.
5Applicazioni commerciali e industriali: viene utilizzato anche in vari ambienti commerciali e industriali dove sono richieste condizioni pulite e igieniche, come in sale pulite, laboratori,e alcuni processi di fabbricazione.
