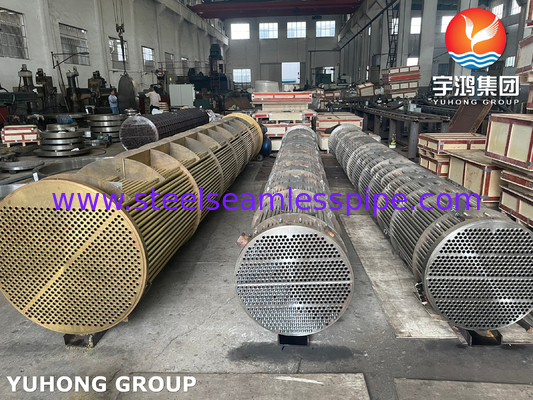

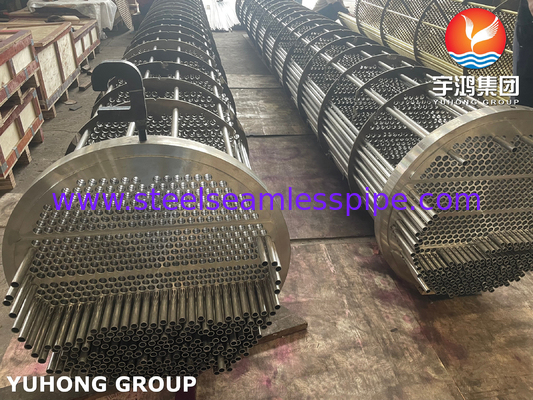

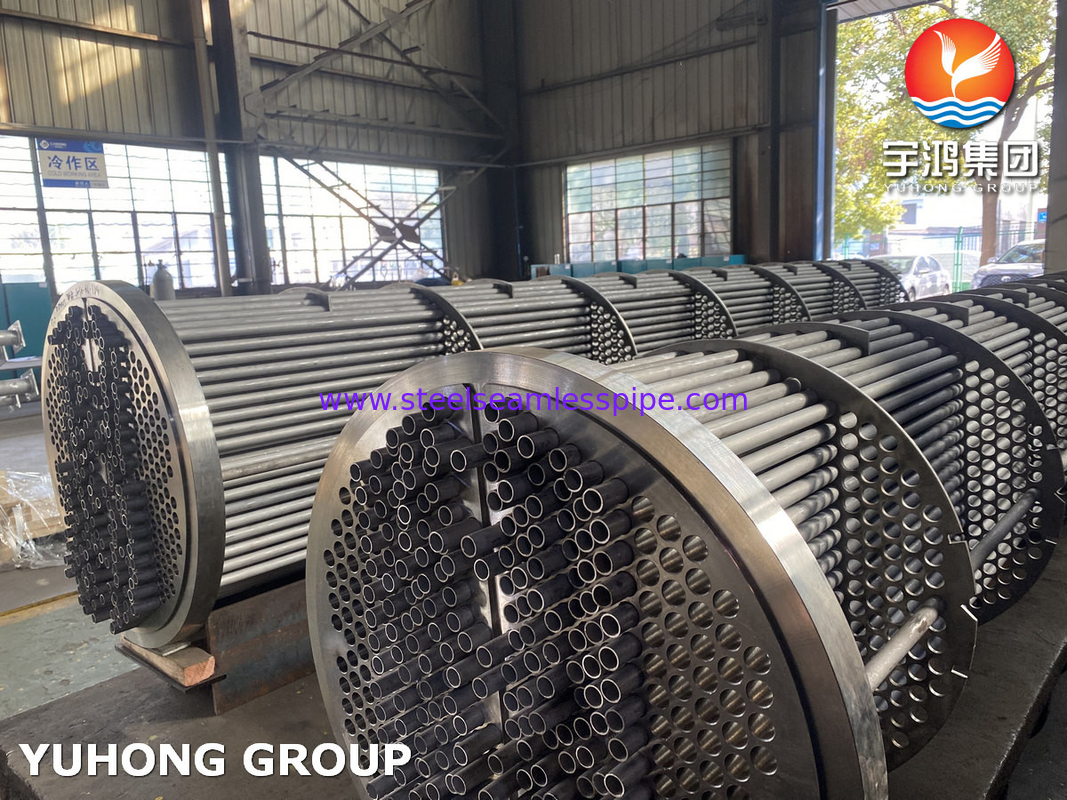

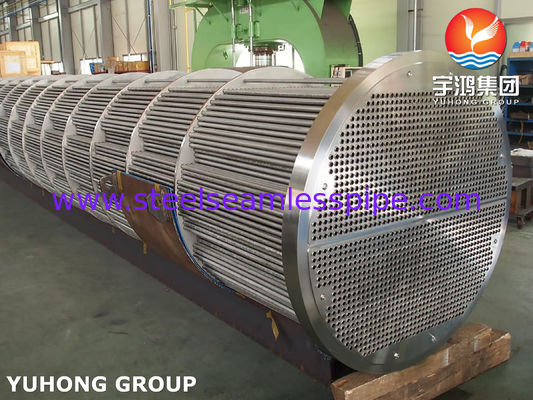

Fabbricazione di tubi per scambiatori di calore, tubi senza cuciture in acciaio inossidabile ASME SA213 TP316L, foglio di tubi ASME SA182 F316L
Gruppo YuhongNegli ultimi 10 anni abbiamo completato più di 50 set di forno ad olio / forno a abete / forno a vapore...Gruppo Yuhonggià iniziato a supportare i clienti di parti scambiatori di calore anche, che come: tubo fisso, tubo galleggiante, Baffle, ugello, Dishead, anello di prova, anello posteriore, flange posteriore, piastra di supporto,LegatoI tubi di acciaio, i tubi di pinna, i tubi di piegatura e i materiali contengono: acciaio inossidabile, acciaio duplex, acciaio super duplex, acciaio in lega a base di nichel, acciaio in lega di cromo, acciaio al carbonio, acciaio a base di nickel, acciaio in lega di cromo, acciaio a base di carbonio, acciaio a base di nickel, acciaio a base di nickel, acciaio a base di nickel, acciaio a base di nickel, acciaio a base di nickel, acciaio a base di nickel, acciaio a base di nickel, acciaio a base di nickel, acciaio a base di nickel, acciaio a base di nickel, acciaio a base di nickel, acciaio a base di nickel, acciaio a base di nickel, acciaio a base di nickel, acciaio a base di nickel, acciaio a base di nickel, acciaio a base di nickel, acciaAcciaio in rame / acciaio in lega di rame Titanio. - Sì, signore.
| YUHONG GROUP Parti di fasci di tubi per scambiatori di calore- 081-E-0001 A/B/C |
| - No, no, no. |
POS |
Desperimento. |
Dimensione |
Materiale |
CLAPPING di sovrapposizione |
Quantità |
| A |
A - 0 |
Tubo senza cuciture |
Ø19.05×2.11 ((min) x7315mm |
ASME SA213 TP316L |
/ |
2490 |
PCS |
| 11 |
3-1. |
S.T. TUBE SHEET |
Ø997×81mmT |
SA350 LF2 CL1N |
8MM SS316L |
3 |
PC |
| 12 |
3-2. |
F.L. TUBE SHEET |
Ø926×81mmT |
SA350 LF2 CL1N |
8MM SS316L |
3 |
PC |
| 17 |
4-5 |
GASCET |
Ø926×4 mmT |
SS316L+GRAFITO |
/ |
9 |
PCS |
| 21 |
5-4 |
STUD B./2H.N |
1-8UNC × 395L |
SA320-L7/SA194-2H |
/ |
108 |
PCS |
| 22 |
5-5. |
SQ. STUD B./2H.N |
1-8UNC×445L |
SA320-L7/SA194-2H |
/ |
33 |
PCS |
| 27 |
7-1. |
F.T. H.D. FLANGE |
Ø1026×Ø894×100mmT |
SA350 LF2 CL1N |
3 mm SS316L |
3 |
PC |
| 28 |
7-2. |
F.T. H.D. COVER |
Ø894×25mmT |
SA516 GR.70N |
3 mm SS316L |
3 |
PC |
| 29 |
7-3. |
Anello di supporto |
Ø1026×Ø894×167mmT |
SA350 LF2 CL1N |
/ |
3 |
PC |
| 32 |
10 |
PIECE di connessione |
Ø1018×Ø914×27mT |
SA516 GR.70N |
/ |
6 |
PCS |
| 33 |
1-1 |
Baffle |
Ø935,2×649,2×10 mmT |
SA516 GR.70N |
/ |
3 |
PC |
| 34 |
1-2 |
Baffle |
Ø935,2×649,2×8 mmT |
SA516 GR.70N |
/ |
21 |
PCS |
| 35 |
1 - 3 |
Baffle |
Ø935,2×649,2×10 mmT |
SA516 GR.70N |
/ |
3 |
PC |
| 36 |
1-4 |
Baffle |
Ø935,2×649,2×8 mmT |
SA516 GR.70N |
/ |
21 |
PCS |
| 37 |
1-5 |
Piattaforma di supporto |
Ø935,2×16 mmT |
SA516 GR.70N |
/ |
3 |
PC |
| 38 |
3 |
TIE ROD / NUTS |
Ø13×6869 mmL |
SA36/194-2H |
/ |
24 |
PCS |
| 39 |
4-1. |
Striscia di sigillamento |
8 × 27 × 5579 mmL |
SA516 GR.70N |
/ |
12 |
PCS |
| 40 |
4-2. |
Striscia di sigillamento |
8×56,5×5579 mmL |
SA516 GR.70N |
/ |
6 |
PCS |
| 41 |
5 |
Calzature da scivolo |
16 × 41 × 6843 mmL |
SA516 GR.70N |
/ |
6 |
PCS |
| 42 |
6 |
PALAGGIO di immissione in servizio |
T=12 mm |
SA516 GR.70N |
/ |
3 |
PC |
| 43 |
7-1. |
L'apparecchio di sollevamento |
16×80×190 |
SA516 GR.70N |
/ |
6 |
PCS |
| 44 |
7-2. |
L'apparecchio di sollevamento |
16×80×190 |
SA516 GR.70N |
/ |
6 |
PCS |
| 45 |
7-3. |
L'apparecchio di sollevamento |
16×80×140 |
SA516 GR.70N |
/ |
9 |
PCS |
| 46 |
7-4. |
L'apparecchio di sollevamento |
16×95×170 |
SA516 GR.70N |
/ |
12 |
PCS |
| 47 |
7-5. |
L'apparecchio di sollevamento |
25 × 110 × 160 |
SA516 GR.70N |
/ |
12 |
PCS |
| 48 |
7-6 |
L'apparecchio di sollevamento |
T=25 mm |
SA516 GR.70 |
/ |
12 |
PCS |
| 49 |
7-7 |
Piattaforma a costole |
T=25 mm |
SA516 GR.70 |
/ |
12 |
PCS |
| 50 |
7-8 |
PAD di rinforzo |
T=14 mm |
SA516 GR.70 |
/ |
12 |
PCS |
| 51 |
9 - 1. |
BOLT OGIO |
M36×P4 |
SA36 |
/ |
12 |
PCS |
| 52 |
9-2. |
PULGO |
M36×P4×75 |
SS304 |
/ |
12 |
PCS |
| 53 |
10 |
CENTERING PIN LUG |
T=25 mm |
SA516 GR.70 |
/ |
6 |
PCS |
| A |
Trattamento termico |
| B |
Prova idrostatica |
| A |
TESTO DI DURITÀ |
| B |
Proprietà meccanica |
| A |
Relazione sull'analisi chimica |
| B |
Le condizioni di cui all'allegato I sono le seguenti: |
Applicazione:
Sistemi HVAC: Gli scambiatori di calore sono componenti integranti di sistemi di riscaldamento, ventilazione e condizionamento.Trasferiscono calore tra l'aria e un fluido (come acqua o refrigerante) per riscaldare o raffreddare spazi interni.
Processi industriali: molti processi industriali richiedono un preciso controllo della temperatura.trasformazione alimentare, e della produzione farmaceutica.
Refrigerazione e raffreddamento: gli scambiatori di calore svolgono un ruolo fondamentale nei cicli di refrigerazione, in cui trasferiscono il calore dal refrigerante all'ambiente esterno, raffreddando così lo spazio interno.
Energia rinnovabile:Gli scambiatori di calore sono utilizzati nei sistemi di energia rinnovabile come i collettori solari termici e le centrali geotermiche per trasferire calore da fonti rinnovabili a mezzi utilizzabili come acqua o aria.
Automotive: nei veicoli, gli scambiatori di calore vengono utilizzati nei sistemi di raffreddamento per regolare la temperatura del motore trasferendo il calore dal liquido di raffreddamento all'aria tramite i radiatori.
Recupero del calore di scarto: gli scambiatori di calore possono catturare e riutilizzare il calore di scarto proveniente da processi industriali o gas di scarico, migliorando l'efficienza energetica e riducendo i costi operativi.
Apparecchi domestici: sono presenti negli elettrodomestici come frigoriferi, condizionatori d'aria e scaldabagni, dove facilitano il trasferimento di calore per mantenere la temperatura desiderata.
Pompe di calore: questi dispositivi utilizzano scambiatori di calore per trasferire calore tra ambienti interni ed esterni per scopi di riscaldamento o raffreddamento in edifici residenziali e commerciali.
