Scambiatore di calore in acciaio inossidabile

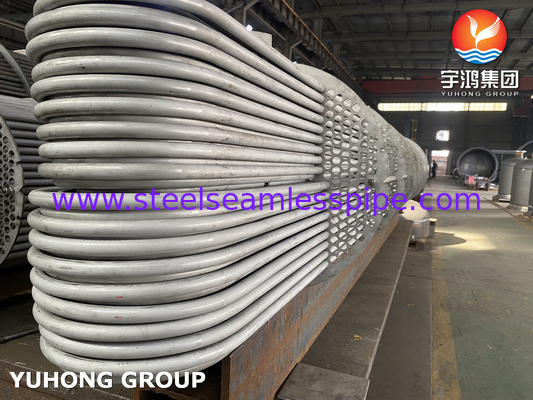

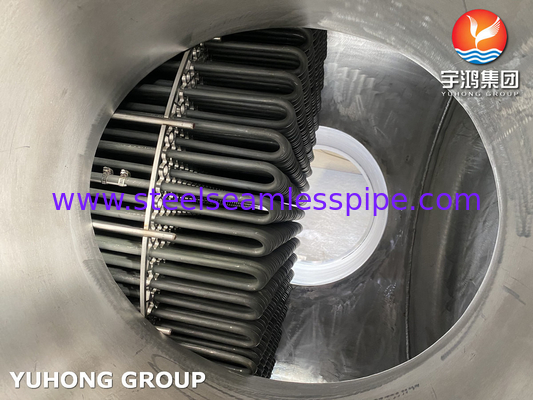

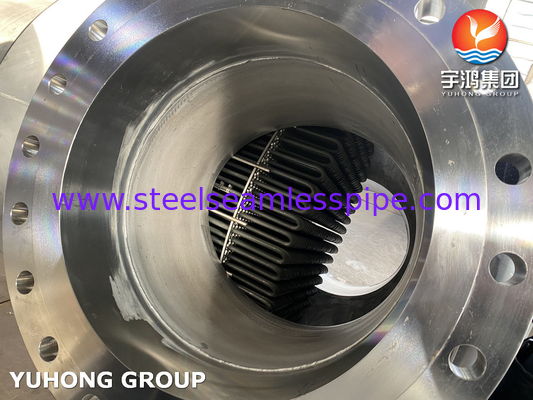

Fusoli di tubi in Ui tubi sono piegati in forma di U, con entrambe le estremità di ciascun tubo collegate a un foglio comune.mentre un altro fluido scorre intorno all'esterno dei tubi all'interno della conchigliaIl calore viene trasferito tra i due fluidi attraverso le pareti del tubo.
Il progetto del tubo in U consente l'espansione e la contrazione termiche dei tubi senza causare eccessivi stress o danni.Questa progettazione è utile nelle applicazioni in cui ci sono differenze di temperatura significative tra i due fluidi o in cui ci sono frequenti variazioni di temperaturaI fasci di tubi in U sono noti per la loro efficienza nel trasferimento di calore e sono spesso utilizzati in applicazioni in cui le prestazioni termiche sono cruciali.Essi sono comunemente presenti in industrie come la raffinazione del petrolio, lavorazione chimica, sistemi HVAC e generazione di energia.
Fabbricazione in cui il prodotto è utilizzato
- Tubo U, o tubo retto (tubo fisso o tubo galleggiante)
- Tubo rinforzato, tubo a pinna bassa, tubo a pinna bassa, fascio di tubo intergrale (U-tubo o tubo retto)
- Fabbricazione a partire da prodotti di cui al punto 1
- Fabbricazione a partire da materiali di cui al capitolo 85
- Fabbricazione a partire da prodotti della voce 8528
- Leghe standard e speciali
- Capi e cappelli
- Collari e ugelli per serbatoi
Materiale di uso comune per gli scambiatori di calore a fascia di tubi
Esistono due tipi diversi di fasci di tubi: tubi dritti e tubi in U. A seconda delle esigenze specifiche e dell'applicazione, ci sono le seguenti opzioni di materiale per i tubi:
Tubi in acciaio al carbonio: ASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
Tubi in acciaio legato: ASTM A213 T5, T9, T11, T22, T91
Tubi in acciaio inossidabile: ASTM A213 TP304, TP304L, TP316L, TP321, ecc.
Tubi in lega di nichel: ASTM B163 UNS N02200, N04400, N06600, N06601, NO8800, N08825, ecc.
Tubi in rame: ASTM B111 C70600, C68700, C71500, C44300, ecc.
Opzioni di materia della conchiglia del serbatoio:
ASTM A516 GR70
ASTM A572 GR50
ASTM A537 CL1
Fuscolo a tubo retto vs. Fuscolo a tubo in U
Entrambi i tipi di fasci di tubi hanno i propri vantaggi e applicazioni a seconda di fattori come i requisiti di manutenzione, le considerazioni di costo e le condizioni di funzionamento.La scelta tra i fasci di tubi dritti e di tubi U dipende spesso dalle esigenze e dalle priorità specifiche del sistema di scambiatori di calore.

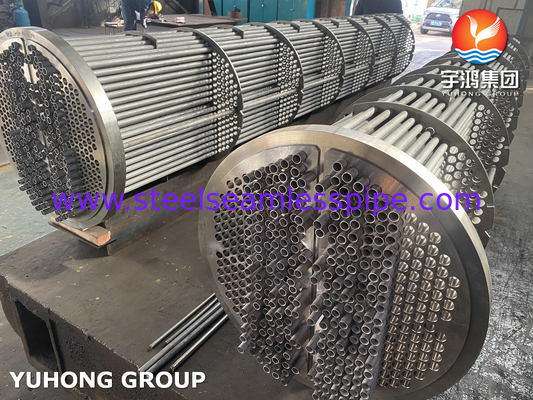

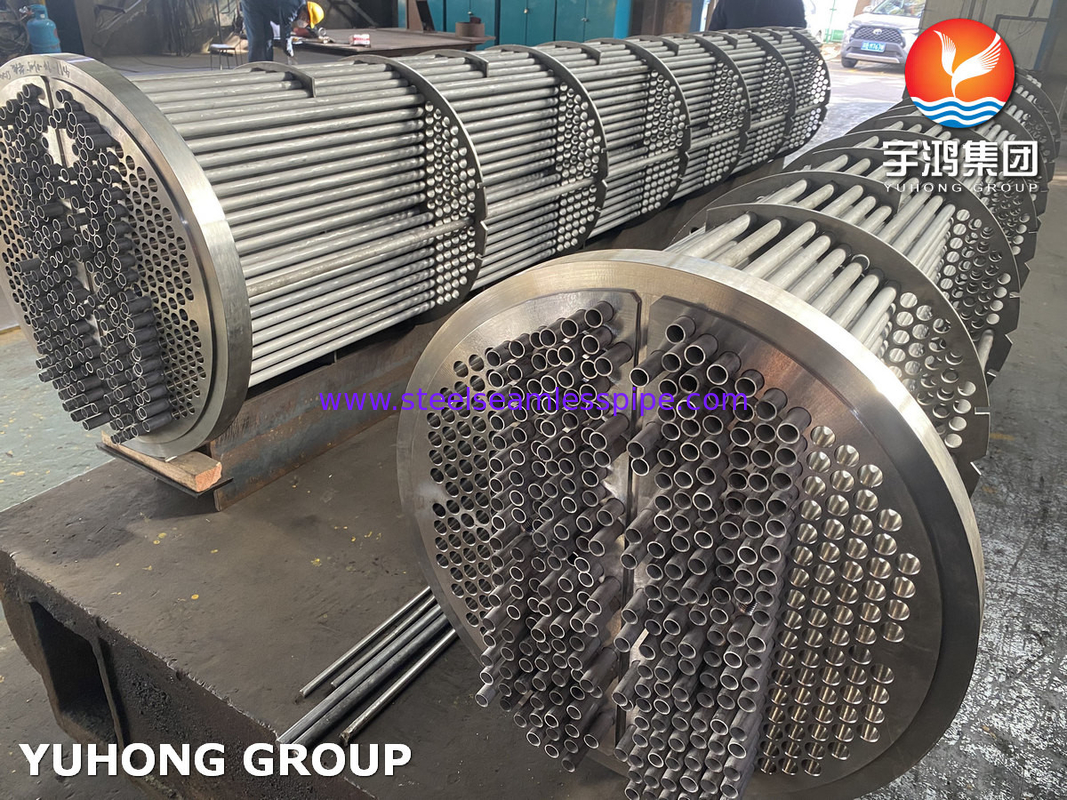

Fusoli di tubi dritti:
1Progettazione efficiente, con liquido caldo che scorre dritto attraverso i tubi.
2. richiede più sforzo per aprire il guscio del serbatoio per pulizia o manutenzione.
3- costi di installazione inferiori rispetto al fascio a tubi U.
U Tube Bundle:
1I punti di entrata e di uscita sono sullo stesso lato, facilitando la manutenzione.
2I tubi a forma di U consentono l'espansione termica senza stressare il fascio.
3La progettazione modulare dell'unità consente un più facile smontaggio per la manutenzione.
4- Adatto per differenziali ad alta temperatura.
Applicazioni
I fasci di tubi sono utilizzati in una vasta gamma di applicazioni in cui è necessario il trasferimento di calore.
- Sistemi HVAC
- Trasformazione chimica
- Rafinazione del petrolio e del gas
- Produzione di energia
- Trasformazione di alimenti e bevande
- Fabbricazione farmaceutica
In ciascuna di queste applicazioni, i fasci di tubi sono utilizzati per trasferire calore da un fluido a un altro.mentre sono in un impianto di lavorazione chimica, possono essere utilizzati per trasferire calore tra due flussi chimici.
