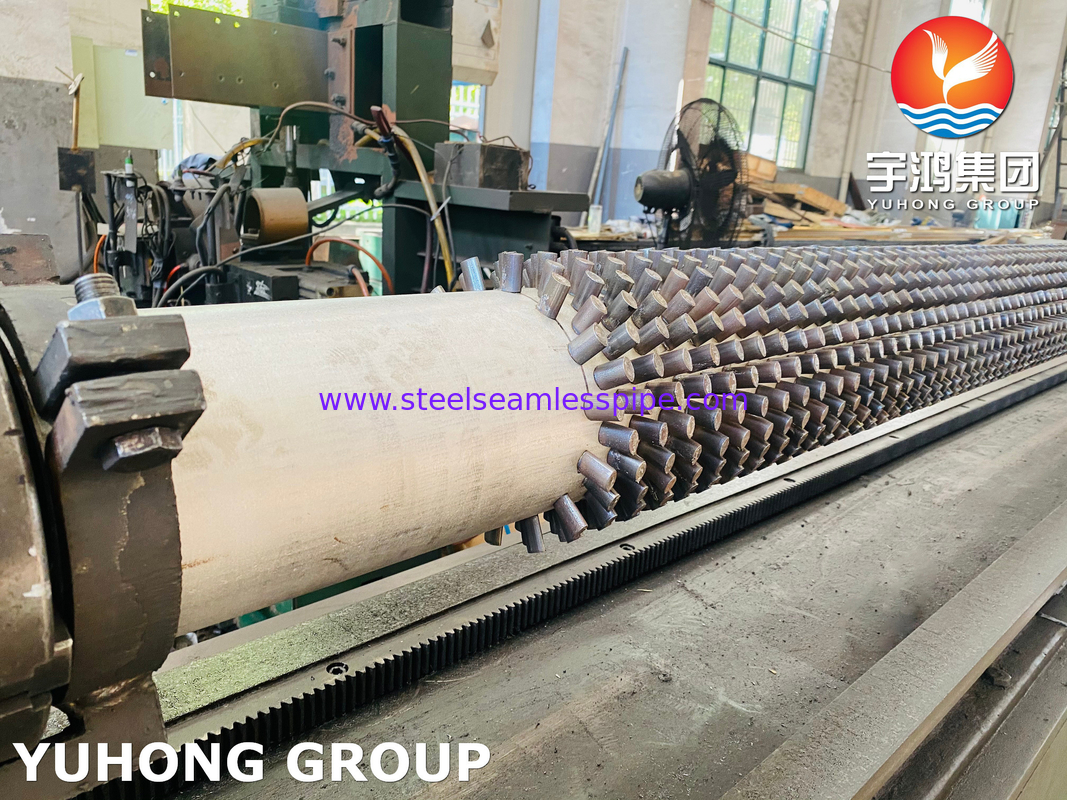

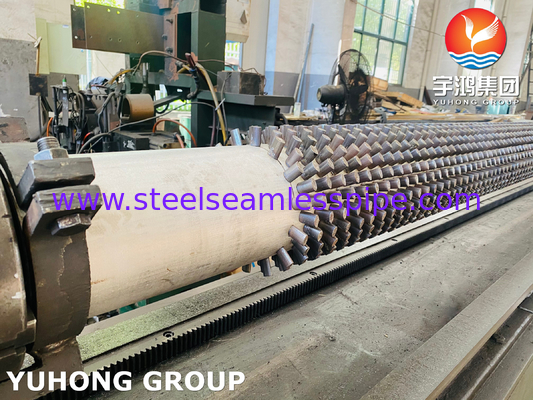

TP347 Tubo a pinze a spillo ad alta frequenza di saldatura tipo 11Cr Pin per scaldacamere

TP347 Tubo a pinze a spillo ad alta frequenza di saldatura tipo 11Cr Pin per scaldacamere

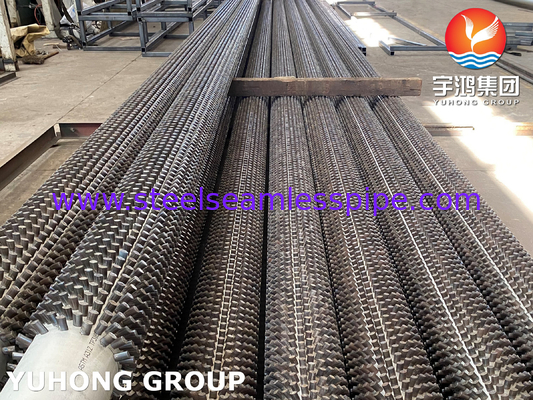

Tubo a pinne a striscioLa saldatura a resistenza HF utilizza in genere una frequenza di 400 kHz. La pinna è avvolta intorno al tubo e saldata continuamente.La striscia di pinna è avvolto a spirale sul tubo e continuamente saldato con processo elettrico ad alta frequenza al tubo di base lungo la radice a spiraleLa striscia di pinna è tenuta sotto tensione e confinata orizzontalmente mentre è modellata intorno al tubo, assicurando così che la striscia sia in forte contatto con la superficie del tubo di base.La saldatura continua viene applicata al punto in cui la striscia di pinna inizia a piegarsi intorno al diametro del tubo utilizzando il processo di saldatura ad arco di metallo a gas.

Per un determinato tubo o per una determinata dimensione di tubo, la superficie di trasferimento di calore richiesta per unità di lunghezza del tubo può essere ottenuta determinando l'altezza di pinna appropriata,spessore e/o numero di pinne per metro di lunghezza.

Dettagli del tubo di base

• Diametro del tubo: 25 mm OD Min a 219 mm OD Max
• Spessore del tubo: minimo 2 mm fino a 16 mm
• Materiale del tubo: acciaio al carbonio, acciaio inossidabile, acciaio in lega, acciaio corten, acciaio duplex, acciaio super duplex, inconel, acciaio a alto tenore di cromo, acciaio a alto tenore di nichel e in lega, materiale CK 20 e altri materiali.

Dettagli delle pinne

• Spessore delle pinne: da min. 5 mm a max. 20 mm
• Altezza delle pinne: Min 0,25 ̊ (6,35 mm) a Max.1.5 ′′ (38 mm)
• Densità delle pinne: Min 43 pinne al metro fino a 287 pinne al metro
• Materiale: acciaio al carbonio, acciaio inossidabile (ss304, 11Cr, 13Cr), acciaio in lega, acciaio corten, acciaio duplex e in lega.

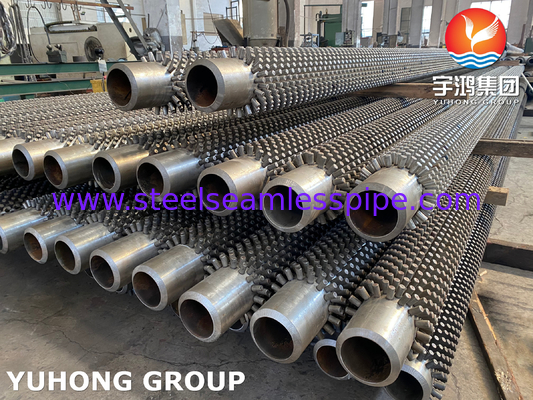

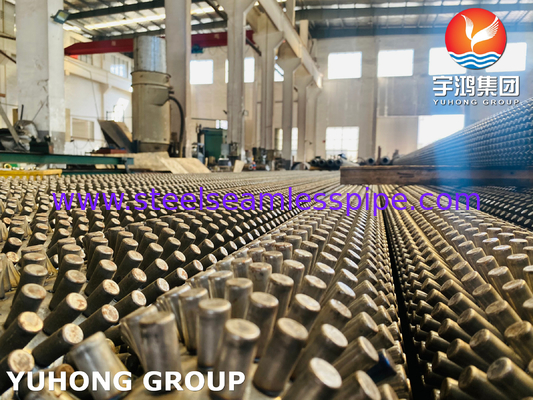

Caratteristiche dei tubi a stelo

• Compatto perché occupa poco spazio
• Altamente resistente
• Preferito ai tubi a pinne come sistema di trasferimento di calore
• Prestazioni più elevate

I tubi in acciaio senza cuciture sono utilizzati principalmente in caldaie e forni.Il calore viene generato dall'esterno del tuboAll'altra estremità del tubo, si ottiene il prodotto liquido, che viene successivamente inviato per la lavorazione.

I tubi a spillo sono di forma ovale e sono saldati alla caldaia.

L'uso di tubi a filettatura riduce l'uso di tubi nudi in quanto la superficie di trasferimento di calore di un tubo a filettatura può sostituire la superficie di trasferimento di calore di 4-10 tubi nudi.

I tubi a filo possono essere utilizzati dove vengono utilizzati combustibili violenti che possono causare danni all'ambiente.la superficie esterna del tubo a puntini può essere rivestita o trattata con uno strato protettivo.

I tubi a rivetta sono utilizzati anche nelle caldaie a soda e nei reattori a letto fluidizzato in quanto riducono al minimo l'erosione.

Sono utilizzati anche nelle acciaierie, nei raffreddatori d'aria, nelle centrali elettriche, negli scambiatori di calore, ecc.

Pipe studded size and material

Applicazione

Industria energetica

• Supercaldaie e riscaldatrici per caldaie: Con un'eccellente resistenza alle alte temperature e alla corrosione, resistono all'erosione del vapore per migliorare l'efficienza del trasferimento di calore per la generazione di vapore ad alta temperatura.
• Prodotti a base di zucchero: aumentare la superficie di assorbimento del calore per recuperare il calore di scarto dai gas di combustione, migliorando l'efficienza termica della caldaia.

Industria petrolchimica

• Fornaci: Applicato nelle sezioni radianti e convettive dei forni di riscaldamento, funzionando stabilmente a alta temperatura, pressione e sotto supporti corrosivi per riscaldare i fluidi di processo.
• Forni di riscaldamento e trattamento termico: utilizzato come elemento di riscaldamento, resistente all'erosione da gas di combustione ad alta temperatura per garantire un riscaldamento stabile per la lavorazione dei metalli.

Industria della carta

• Digestori di polpa: Funzione come elementi di riscaldamento in ambienti ad alta temperatura e alcalini per facilitare la cottura della pasta e migliorare l'efficienza della produzione.
• Apparecchiature per l'essiccazione a vapore: Trasferire rapidamente il calore del vapore alla carta secca, migliorando la qualità del prodotto.

Altri campi

• Trasformazione alimentare: utilizzato nelle apparecchiature di riscaldamento per la cottura, la cottura a vapore e l'essiccazione per mantenere la qualità degli alimenti.
• Aerospaziale: applicato in componenti che richiedono un'elevata dissipazione del calore, sfruttando le strutture delle pinne per migliorare l'efficienza termica dei motori degli aeromobili e delle relative parti.
