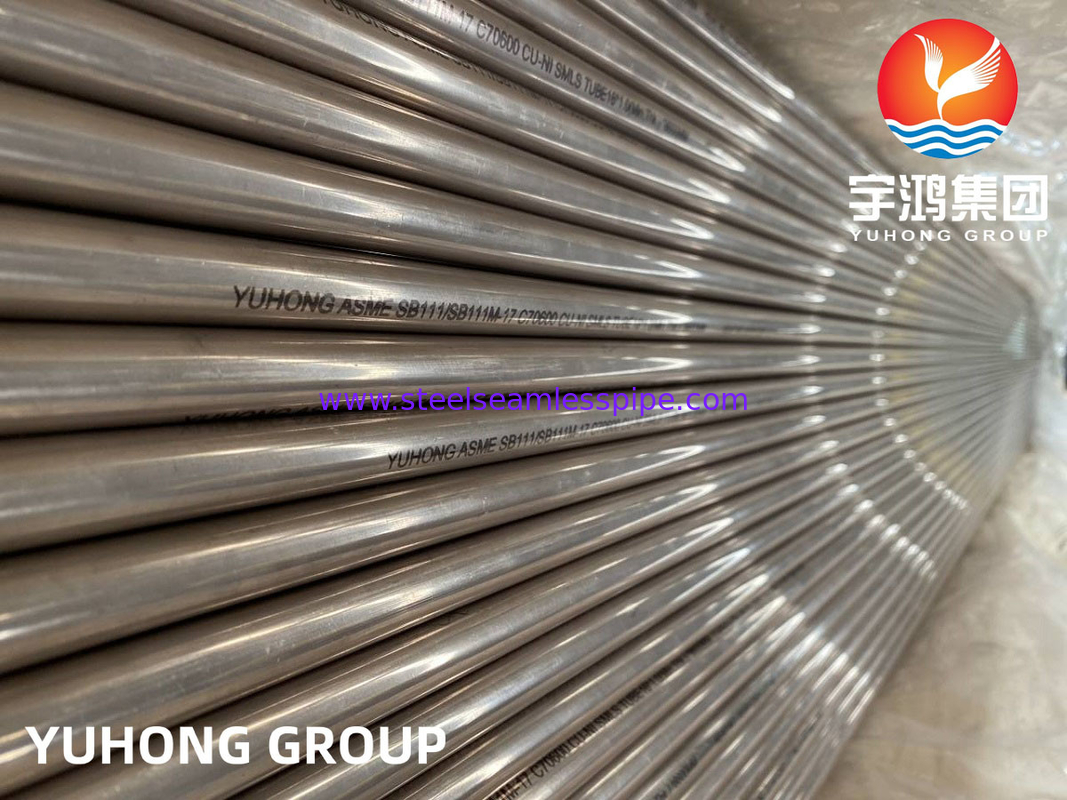

Tubo senza cuciture in lega di rame ASME B111 CuNi 90/10 C70600 15mm 25mm 50mm Trattamento dell'acqua Riscaldatore d'aria

Dettagli:

Luogo di origine:	Cina
Marca:	YUHONG HOLDING GROUP
Certificazione:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numero di modello:	C44300, C68700, C70600, C71500

Termini di pagamento e spedizione:

Quantità di ordine minimo:	100KGS
Prezzo:	Negoziabile
Imballaggi particolari:	Pacchetto della scatola di legno
Tempi di consegna:	15-20 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	Secondo la richiesta del cliente

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (277)

Tubo senza saldatura di acciaio inossidabile (269)

Tubo di acciaio inossidabile del duplex (128)

Metropolitana di acciaio inossidabile del duplex (27)

Tubo ad ago (86)

Tubo di pinna (596)

scambiatori di calore (10)

tubo dello scambiatore di calore (419)

Fusoli di tubi per scambiatori di calore (37)

Piastra tubiera dello scambiatore di calore (117)

deflettore dello scambiatore di calore (35)

Aria di raffreddamento (7)

Contenitore a pressione (2)

tubo saldato di acciaio inossidabile (57)

Metropolitana saldata dell'acciaio inossidabile (113)

Tubo della lega di nichel (258)

Metropolitana della lega di nichel (75)

Metropolitana della lega di rame (210)

Metropolitana dell'acciaio legato (173)

Metropolitana di titanio (9)

tubo temprato luminoso (153)

Metropolitana di caldaia (138)

montaggio d'acciaio (784)

Flangia d'acciaio (574)

Altri (384)

Descrizione di prodotto dettagliata

Materiale:	C44300, C68700, C70600, C71500	Norme:	ASTM B111, ASTM B88, ASTM B288, ASTM B688
Tipo di prodotti:	Tubo senza saldatura, metropolitana saldata, montaggio di rame, metropolitana di aletta di rame	TPI:	LA BV, SGS, IEI, LUNATICI,….
pacchetto:	caso Piega-di legno di /Iron di caso
Evidenziare:	Tubo di lega di rame raffreddatore d'aria , C70600 Tubo senza cuciture in lega di rame , Tubo senza cuciture in lega di rame di 15 mm

Tubo senza cuciture in lega di rame ASME B111 CuNi 90/10 C70600 15mm 25mm 50mm Trattamento dell'acqua Riscaldatore d'aria

ASTM B-111-89a / ASME SB-111-89a

Tubi di condensazione senza soluzione di continuità e ferrule di rame e lega di rame

1. Portata

1.1 La presente specifica riguarda i tubi e le ferrule senza cuciture di rame e di varie leghe di rame fino a 31/8 di pollice di diametro, per l'uso in condensatori di superficie, evaporatori ed scambiatori di calore.i tubi per questa applicazione sono normalmente realizzati con i seguenti rame o leghe di rame::

Copper o lega di rame	Uso precedente	Tipo di metallo
Numero UNS	Indicazione	Tipo di metallo
C10200	Della	Senza ossigeno e senza deossidanti residui
C12000	DLP	Fosforo fosforizzato, basso residuo di fosforo
C12200	DHP	Fosforo fosforizzato con elevato residuo di fosforo
C14200	DPA	Fosforo, arsenico
C19200	-	Fosforo, ferro all'1%
C23000	-	di rame rosso
C28000	-	Muntz Metal
C44300	-	Admiralty Metals, B, C e D.
C44400	-	-
C44500	-	-
C60800	-	Aluminico Bronzo
C68700	-	Acciaio a base di alluminio
C70400	-	95-5 rame-nickel
C70600	-	90-10 rame-nickel
C71000	-	80-20 rame-nickel
C71500	-	70-30 rame-nickel
C71640	-	Copper-Nikel-Iron-Manganese
C72200	-	-

1.2 Avvertimento - Il mercurio rappresenta un rischio per la salute in uso e smaltimento (vedere 12.1- Sì.

Lega di rame UNS n.	Copper plus elementi denominati % min.
C60800	99.5
C70400	99.5
C70600	99.5
C71000	99.5
C71500	99.5
C71640	99.5
C72200	99.8

Per le leghe di rame in cui lo zinco è indicato come residuo, può essere considerato come differenza il rame o lo zinco.

tra la somma di tutti gli elementi analizzati e il 100%

TABELLA 1 REQUISITI CHIMICI

Composizione, %
Rame o lega di rame UNS n.	CopperA	Altri prodotti	Aluminici	Altri prodotti di acciaio	Piombo, massimo	Ferro	Zinc	Managnese	Arsenico	Antimonio	Fosforo	Crom mium	Altri elementi nominati
C10200	99.95 minuti	-	-	-	-	-	-	-	-	-	-	-	-
C12000	99.90 minuti	-	-	-	-	-	-	-	-	-	0.004-0.012	-	-
C12200	99.9 min	-	-	-	-	-	-	-	-	-	0.015-0.040	-	-
C14200	99.40 minuti	-	-	-	-	-	-	-	0.15-0.50	-	0.015-0.040	-	-
C19200	98.7 minuti	-	-	-	-	0.8-1.2	-	-	0.15-0.50	-	0.01-0.04	-	-
C23000	84.0-86.0	-	-	-	0.05	0.05 massimo	riordino	-	-	-	-	-	-
C28000	59.0-63.0	-	-	-	0.30	0.07 massimo	restante	-	-	-	-	-	-
C44300	70.0-73.0	0.9-1.2	-	-	0.07	0.06 massimo	restante	-	0.02-0.06	-	-	-	-
C44400	70.0-73.0	0.9-1.2	-	-	0.07	0.06 massimo	restante	-	-	0.02-0.10	-	-	-
C44500	70.0-73.0	0.9-1.2	-	-	0.07	0.06 massimo	restante	-	-	-	0.02-0.10	-	-
C60800	restante	-	5.0-6.5	-	0.10	0.10 massimo	-	-	0.02-0.35	-	-	-	-
C68700	76.0-79.0	-	1.8-2.5	-	0.07	0.06 massimo	restante	-	0.02-0.10	-	-	-	-
C70400	restante	-		4.8-6.2	0.05	1.3-1.7	1.0max	0.30-0.8	-	-	-	-	-
C70600	restante	-		9.0-11.0	0.05^B	1.0-1.8	1.0max^B	1.0max	-	-	^B	-	^B
C71000	restante	-		19.0-23.0	0.05^B	0.50-1.0	1.0max^B	1.0max	-	-	^B	-	^B
C71500	restante	-		29.0-33.0	0.05^B	0.40-1.0	1.0max^B	1.0max	-	-	^B	-	^B
C71640	restante	-		29.0-32.0	0.05^B	1.7-2.3	1.0max^B	1.5-2.5	-	-	^B	-	^B
C72200	restante	-		15.0-18.0	0.05^B	0.50-1.0	1.0max^B	1.0max	-	-	^B	0.30 - Zero.70	^B

^Adi rame (compreso l'argento),
^BQuando il prodotto è destinato ad applicazioni di saldatura successive, e così specificato dall'acquirente, lo zinco deve essere massimo dello 0,50%,
piombo 0,02% max, fosforo 0,02% max, zolfo 0,02% max e carbonio 0,05% max.
Quando tutti gli elementi della tabella 1 sono analizzati, la loro somma è la seguente.

Lega di rame UNS n.	Rame più elementi denominati.% min
C23000	99.8
C28000	99.7
C44300	99.6
C44400	99.6
C44500	99.6
C68700	99.5

TABELLA 2 REQUISITI per la trazione

Rame o lega di rame UNS n.	Indicazione della temperatura		Resistenza alla trazione min ksi^A	Forza di resa^Bmin ksi^A	Allungamento in 2 pollici, min%
Rame o lega di rame UNS n.	Norme	Ex	Resistenza alla trazione min ksi^A	Forza di resa^Bmin ksi^A	Allungamento in 2 pollici, min%
C010200, C012000, C012200, C014200	H55	di luce	36	30	- Sì, signore.
C010200, C012000, C012200, C014200	H80	a trazione rigida	45	40	- Sì, signore.
C19200	061	ricoperto	38	12	- Sì, signore.
C23000	061	ricoperto	40	12	- Sì, signore.
C28000	061	ricoperto	50	20	- Sì, signore.
C0050/R0050 - Importo di garanzia	061	ricoperto	45	15	- Sì, signore.
C60800	061	ricoperto	50	19	- Sì, signore.
C68700	061	ricoperto	50	18	- Sì, signore.
C70400	061	ricoperto	38	12	- Sì, signore.
C70400	H55	di luce	40	30	- Sì, signore.
C70600	061	ricoperto	40	15	- Sì, signore.
C70600	H55	di luce	45	35	- Sì, signore.
C71000	061	ricoperto	45	16	- Sì, signore.
C71500	061	ricoperto	52	18	- Sì, signore.
C71500	-	-	-	-	-
Spessori delle pareti fino a 0,048 in, incl.	HR50	tirato, tensione ridotta	72	50	12
Spessore della parete superiore a 0,048 in.	HR50	tirato, tensione ridotta	72	50	15
C71640	061	ricoperto	63	25	- Sì, signore.
C71640	HR50	Tirato, sollevato lo stress	81	58	- Sì, signore.
C72200	061	ricoperto	45	16	- Sì, signore.
C72200	H55	di luce	50	30	- Sì, signore.

TABELLA 3 REQUISITI di espansione

Temper Designatio		Rame o lega di rame UNS n.	Espansione del diametro esterno del tubo, in percentuale del diametro esterno originale
Norme	Ex	Rame o lega di rame UNS n.
061	ricoperto	C19200	30
		C23000	20
		C28000	15
		C0050/R0050: Importo delle garanzie di cui all'articolo 249, paragrafo 1, del CRR	20
		C60800	20
		C68700	20
		C70400	30
		C70600	30
		C71000	30
		C71500	30
		C71640	30
		C72200	30
H55	di luce	C0010/R0010 - Impostazioni di capitale	20
		C14200	20
		C70400	20
		C70600	20
		C72200	20
HR50	Tirato, stress alleviato	C71500	20
HR50	di larghezza inferiore o uguale a 20 mm	C0010/R0010 - Impostazioni di capitale	30

TABELLA 4 Profondezza di mare

Spessore della parete del tubo, dentro.	Diametro esterno del tubo, dentro.
Spessore della parete del tubo, dentro.	Oltre 1⁄4 a 3⁄4, incl.	Oltre 3⁄4 a 1 1⁄4, incl.	Oltre 11⁄4 a 31⁄3, incl.
Oltre 0,017-0.032	0.005	0.006	0.007
0.032-0.049, incl.	0.006	0.006	0.0075
0.049-0.083, incl.	0.007	0.0075	0.008
0.083-0.109, incl.	0.0075	0.0085	0.0095
0.109-0.120, incl.	0.009	0.009	0.011

TABELLA 5 DIAMETRO DELLE FORIERE FORATE

Diametro esterno del tubo, dentro.	Diametro dei fori, dentro.	Foratura n.
1⁄2-4, incl.	0.025	72
Oltre 3⁄4-1, incl.	0.031	68
Oltre 1-11⁄4, incl.	0.036	64
Oltre 11⁄4-11⁄2, incl.	0.042	58
Oltre 11⁄2-13⁄4, incl.	.0046	56
Oltre 13⁄4-2, incl.	0.052	55

Prova idrostatica - Ogni tubo deve resistere, senza evidenziare alcuna perdita, a una pressione idrostatica interna
sufficiente a sottoporre il materiale a una tensione della fibra di 7000 psi, determinata dalla seguente equazione per il cavo sottile
Il tubo non deve essere sottoposto a prova a una pressione idrostatica superiore a 1000 psi, a meno che ciò non sia specificato.

P = 2St/(D-0,8t) dove:
P = pressione idrostatica, psig.
t = spessore della parete del tubo, in.
D = diametro esterno del tubo. in., e
S = tensione ammissibile del materiale, psi.

TABELLA 6 Tolleranze di diametro

Diametro esterno, interno	Spessore della parete, dentro.
	0.020^A 0.022 0.025 0.028	0.032	0.035	0.042	0.049 e oltre
	Tolleranza di diametro, più e meno, dentro.
Fino a zero.500, incl.	0.003	0.0025	0.0025	0.0025	0.0025
Oltre 0,500-0.740, incl.	0.0040	0.004	0.004	0.0035	0.003
Oltre 0,500-7.40, incl.	0.0060	0.006	0.005	0.0045	0.004
Oltre 0,740-1.000, incl.	- Sì, signore.	0.009	0.008	0.006	0.045
Oltre 1.250-1.375, incl.	- Sì, signore.	- Sì, signore.	- Sì, signore.	0.008	0.005
Oltre 1,375-2.000, incl.	- Sì, signore.	- Sì, signore.	- Sì, signore.	- Sì, signore.	0.006

^{A Le tolleranze di questa colonna si applicano solo alle temperature leggere e alle temperature strette.
Le tolleranze per le temperature recolite sono quelle concordate tra il fabbricante e l'acquirente.}

TABELLA 7 Tolleranze di spessore della parete, più e meno.

Spessore della parete, dentro.	Fuori Diameter, dentro.
Spessore della parete, dentro.	Oltre 1⁄8 a 5⁄8, incl.	Oltre 5⁄8 a 1, incl.	Oltre 1 a 2, incl.
0.020, incl a 0.032	0.003	0.003	- Sì, signore.
0.032, incl a 0.035	0.003	0.003	0.004
0.035, incl a 0.058	0.004	0.0045	0.0045
0.058, incl a 0.083	0.0045	0.005	0.005
0.083, incl a 0.120	0.005	0.0065	0.0065
0.120, incl a 0.134	0.007	0.007	0.0075

TABELLA 8 Tolleranze di lunghezza

Lunghezza specificata, ft	Tolleranza, tutti più, dentro.
Fino a 15	3/32
Oltre 15-20, incl.	1/8
Oltre 20-30 anni, incl.	5/32
Oltre 30-60, incl.	3/8
Oltre 60-100, incl.^A	1/2

^AI condensatori con lunghezze superiori a 100 piedi non sono attualmente richiesti.
Valori di tolleranza per lunghezze in spessori di parete pari a 0.020, incl. fino a 0,032 è come concordato
tra il fabbricante o il fornitore e l'acquirente.

Tubo, fuori diametro, dentro	Tolleranza
Fino a 5⁄8, incl.	0.010 dentro.
Oltre 5⁄8	00,016 pollici di diametro

Le proprietà e le composizioni chimiche elencate nella presente specifica devono, in caso di disaccordo:
essere determinati secondo i seguenti metodi ASTM:

Esame	Indicazione ASTM
Analisi chimica	B 170^A,E53,E54,E62,E75,E478
Grainsize	E112
Espansione (prova a perno)	B153
Acido nitrico di mercurio	B154
Tensione	E8
Prova non distruttiva	E243

^AIl riferimento alla specifica B170 riguarda i metodi chimici suggeriti nel suo allegato.
Quando il comitato E-1 ha testato e pubblicato metodi per la determinazione delle impurità di basso livello nel rame.
l'allegato della specifica B 170 verrà eliminato.

Appendici (Informazioni non autorizzative)

X1. DENSITÀ DEL RACCO E DELLE LEGHE DEL RACCO

X1.1 Le densità delle leghe di cui alla presente specifica sono riportate nella tabella X1.1.

TABELLA X1.1 DENSITÀ

Rame o lega di rame UNS n.	Densità, lb.in.³
C00100,C00200,C00300,C00800,C0012000,C00200,C0014	0.323
C19200	0.320
C23000	0.316
C28000	0.303
C0050/R0050: Importo delle garanzie di cui all'articolo 249, paragrafo 1, del CRR	0.308
C60800	0.295
C010: Importo delle attività di rischio	0.285
C68700	0.301
C70400	0.323
C70600	0.323
C71000	0.323
C71500	0.323
C71640	0.323
C72200	0.323
