Yuhong Holding Group Co., LTD
Luogo di origine: | La Cina |
Marca: | YUHONG |
Certificazione: | ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
Numero di modello: | Acciaio al carbonio di ASTM A516 GR.70N Tubesheet |
Quantità di ordine minimo: | 1pc |
---|---|
Imballaggi particolari: | Cassa/pallet di legno della piega |
Tempi di consegna: | 7 giorni |
Termini di pagamento: | L/C, T/T |
Nome del prodotto: | Tubesheet | Norme: | ASTM A516, ASME SA516 |
---|---|---|---|
Materiale: | Acciaio legato, acciaio inossidabile, acciaio al carbonio, acciaio di rame | Dimensione: | può l'abitudine, come requisiti di disegno del compratore |
Forma: | Fabbricazione a partire da: | - Non lo so.: | 100% PT, UT, PMI |
Applicazione: | Scambiatore di calore tubulare, caldaia, vascello a pressione, turbina a vapore, grande condizionato | ||
luce elevata: | Fogli di tubi in acciaio al carbonio ASTM A516 Gr.70N, parti di scambiatori di calore forgiati |

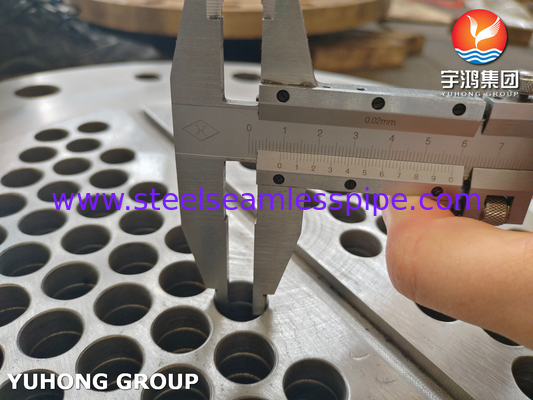

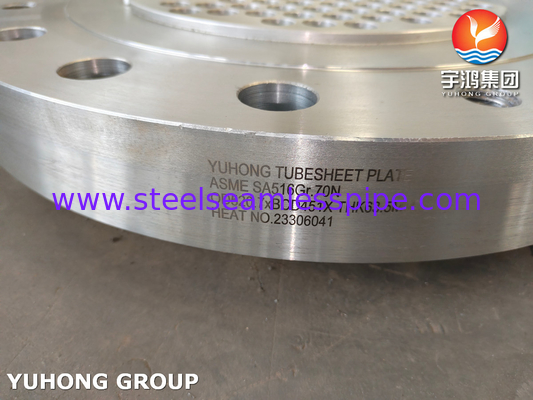

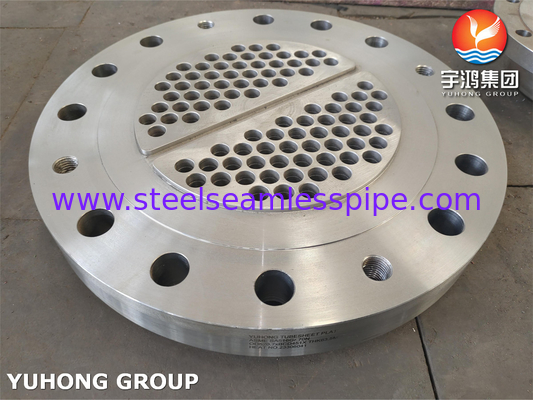

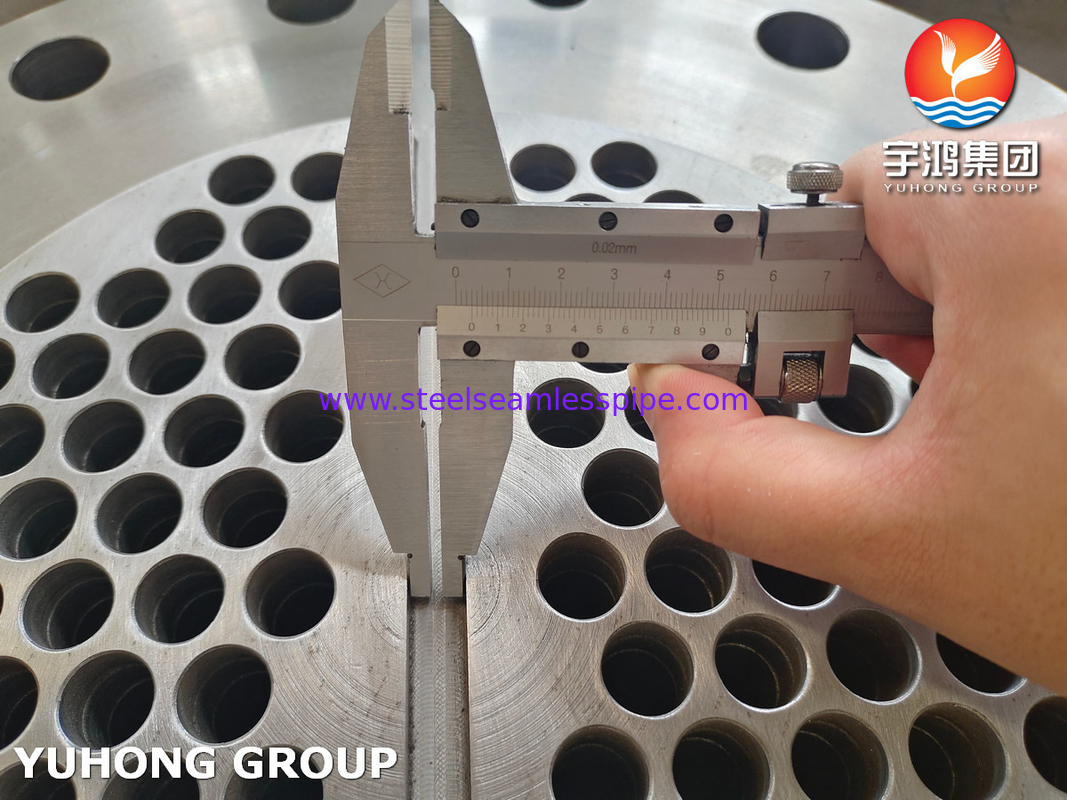

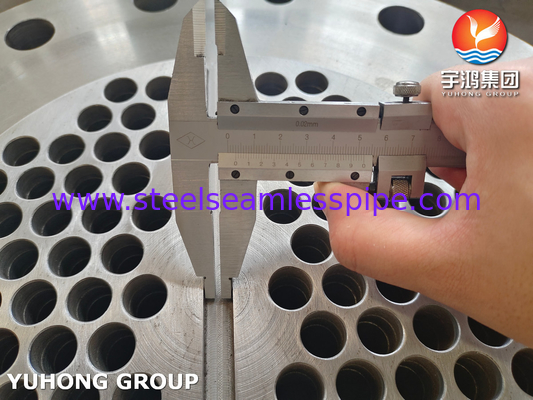

ASTM A516 GR.70N Parti per scambiatori di calore a foglia di tubi forgiati in acciaio al carbonio
Un foglio di tubo è una piastra che viene utilizzata per sostenere e sigillare i tubi in uno scambiatore di calore o in una caldaia.prevenzione delle perdite o della miscelazione dei fluidiIl foglio del tubo è tipicamente realizzato con un materiale compatibile con i tubi e le condizioni di funzionamento.
Quando si fa riferimento a una lamiera di tubo ASTM A516 GR.70N, si intende che la lamiera è realizzata in acciaio ASTM A516 di grado 70N, noto per la sua elevata resistenza, buona saldabilità,e eccellente resistenza al taglioÈ comunemente utilizzato nella fabbricazione di fogli di tubi per scambiatori di calore, caldaie e altri recipienti a pressione.L'uso di ASTM A516 grado 70N per un foglio di tubo assicura che possa resistere alle condizioni di pressione e temperatura richieste senza guasti, garantendo la sicurezza e l'efficienza dello scambiatore di calore o della caldaia.
ASME SA516 grado 60 / ASME SA516 grado 70 - Requisiti chimici
Elemento | Composizione in % | ||||
Grado 55 [Grado 380] |
Grado 60 [Grado 415] |
Grado 65 [Grado 450] |
Grado 70 [Grado 485] |
||
Carbonio, massimo a,b: | |||||
[12,5 mm] e meno | 0.18 | 0.21 | 0.24 | 0.27 | |
Altri prodotti per l'elaborazione o la distribuzione di materiale materiale | 0.20 | 0.23 | 0.26 | 0.28 | |
Altri prodotti per l'elaborazione o la distribuzione di materiale materiale | 0.22 | 0.28 | 0.25 | 0.30 | |
Altri prodotti per l'alimentazione umana, compresi i prodotti per l'alimentazione umana | 0.24 | 0.27 | 0.29 | 0.31 | |
Oltre 8 pollici. | 0.26 | 0.27 | 0.29 | 0.31 | |
Manganese, b: | |||||
[12,5 mm] e meno | |||||
Analisi termica | 0.60 ¢ 0.90 | 00,60 ‰ 0,90 c | 0.85 ¢1.20 | 0.85 ¢1.20 | |
Analisi del prodotto | 0.55 ̊0.98 | 00,55 ‰ 0,98 c | 0.79 ¢1.30 | 0.79 ¢1.30 | |
Più di mezzo pollice. | |||||
Analisi termica | 0.60 ¢1.20 | 0.85 ¢1.20 | 0.85 ¢1.20 | 0.85 ¢1.20 | |
Analisi del prodotto | 0.55 ¢1.30 | 0.79 ¢1.30 | 0.79 ¢1.30 | 0.79 ¢1.30 | |
Fosforo, massimo a | 0.25 | 0.25 | 0.25 | 0.25 | |
zolfo, massimo a | 0.25 | 0.25 | 0.25 | 0.25 | |
Silicio | |||||
Analisi termica | 0.15 ¢0.40 | 0.15 ¢0.40 | 0.15 ¢0.40 | 0.15 ¢0.40 | |
Analisi del prodotto | 0.13 ¢ 0.45 | 0.13 ¢ 0.45 | 0.13 ¢ 0.45 | 0.13 ¢ 0.45 | |
a Si applica sia alle analisi termiche che alle analisi dei prodotti. b Per ogni riduzione di 0,01 punto percentuale al di sotto del limite massimo specificato per il carbonio, è consentito un aumento di 0,06 punto percentuale al di sopra del limite massimo specificato per il manganese, fino ad un massimo di 1.50 per cento per analisi termica e 1,60 per cento per analisi del prodotto. c Le lastre di grado 60 di spessore inferiore o uguale a 12,5 mm possono contenere 0,851,20% di manganese per analisi termica e 0,791,30% di manganese per analisi del prodotto. |
ASME SA516 grado 60 / ASME SA516 grado 70 - Requisiti di trazione
ASTM A516 | Grado 55 [381] |
Grado 60 [415] |
Grado 65 [450] |
Grado 70 [485] |
Resistenza alla trazione, ksi [MPa] | 55 ¢75 [380 ¢515] | 60?? 80 [415?? 550] | 65 ¢85 [450 ¢585] | 70 ¢90 [485 ¢620] |
Forza di resa, min,a ksi [MPa] | 30 [205] | 32 [220] | 35 [240] | 38 [260] |
Allungamento in 200 mm, min, % b | 23 | 21 | 19 | 17 |
Allungamento in 50 mm, min, % b | 27 | 25 | 23 | 21 |
a Determinato con il metodo dello spostamento dello 0,2 per cento o con il metodo dell'estensione sotto carico dello 0,5 per cento. b Vedere la specifica A20/A20M per la regolazione dell'allungamento. |
Specifiche e norme equivalenti di ASME SA516 grado 60 / ASME SA516 grado 70
Norme | ASME SA516 Grado 60 | ASME SA516 Grado 70 |
ASME | ASTM A516 Grado 60 | ASTM A516 Grado 70 |
Norma DIN | DIN 17155 HII | - |
Standard britannico | BS1501-161-430A | BS1501-224-490A/B |
Norma europea | EN10028 P265GH | EN10028 P355GH |
Tipo di materiale |
Requisiti tecnici in conformità |
Acciaio inossidabile duplex |
ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61 |
Acciaio inossidabile |
ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347 |
Acciaio al carbonio |
ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr.2 |
Acciaio legato |
ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3 |
Titanio |
ASTM/ASME SB381, Gr.1Gr.2Gr.5Gr.7Gr.12Gr.16 |
Copper Nickel |
ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30) |
di acciaio |
ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200 |
Leghe di nichel |
ASTM/ASME SB169, SB171, SB564, UNS 2200, UNS 4400, UNS 8825 |
Leghe 20 |
ASTM/ASME SB472 UNS 8020 |
Hastelloy |
ASTM/ASME SB564, UNS10276 (C 276) |
Materiali placcati |
ASTM/ASME SB898, SB263, SB264 o più vicino |
Titanio-acciaio, nichel-acciaio, titanio-rame, |
L'uso di fogli di tubi comprende:
Supporto dei tubi: la funzione principale di un foglio di tubo è quella di fornire un supporto strutturale ai tubi all'interno di uno scambiatore di calore o di una caldaia.assicurare che siano tenuti saldamente in posizione.
Separazione dei fluidi: i fogli di tubi fungono anche da barriera tra i diversi flussi di fluidi all'interno di uno scambiatore di calore.massimizzando così l'efficienza del trasferimento di calore.
Allineamento dei tubi: i fogli di tubi svolgono un ruolo cruciale nel mantenimento del corretto allineamento dei tubi.che favorisce un efficiente trasferimento di calore e un flusso di fluidi.
Trasferimento di calore: la progettazione del foglio di tubo influenza direttamente le capacità di trasferimento di calore di uno scambiatore di calore o di una caldaia.il foglio di tubo può migliorare il trasferimento di energia termica tra i flussi di fluido.
Resistenza alla corrosione: i fogli di tubi sono spesso realizzati con materiali resistenti alla corrosione, specialmente nelle applicazioni in cui i fluidi che vengono trattati sono corrosivi.Questo contribuisce a prolungare la durata del scambiatore di calore o della caldaia riducendo il rischio di perdite o guasti del tubo a causa della corrosione.
Prevenzione delle perdite: una lamina fornisce un giunto sicuro tra i tubi e la lamina del tubo.,garantire il funzionamento sicuro ed efficiente del sistema.
