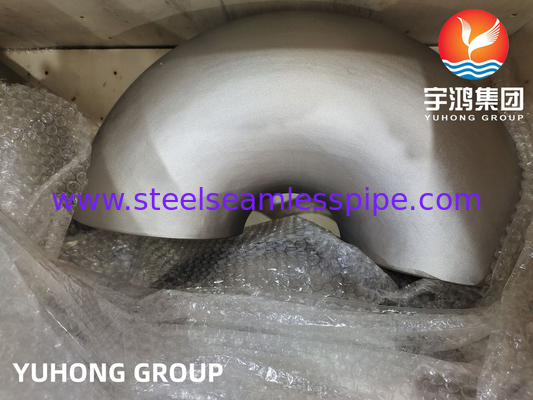

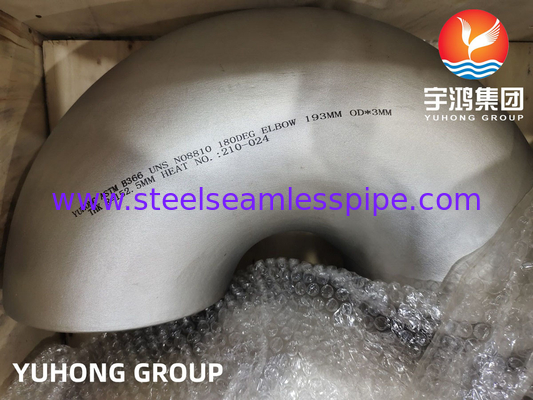

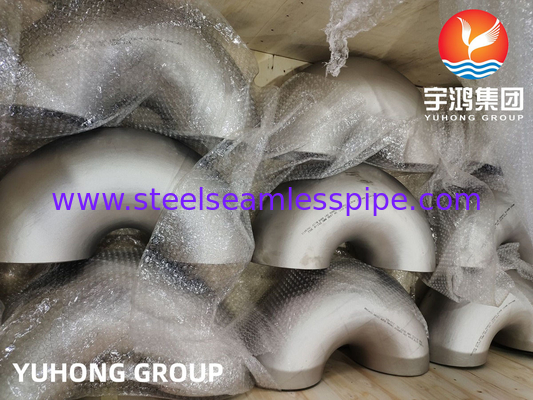

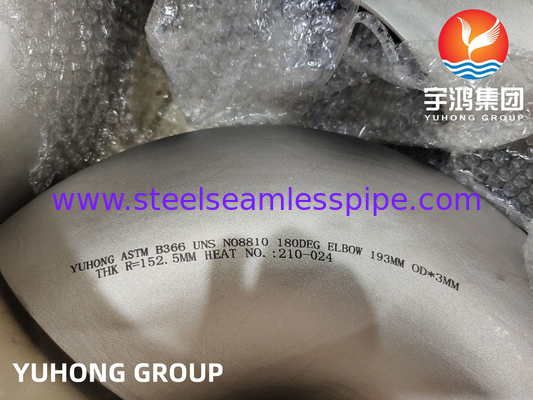

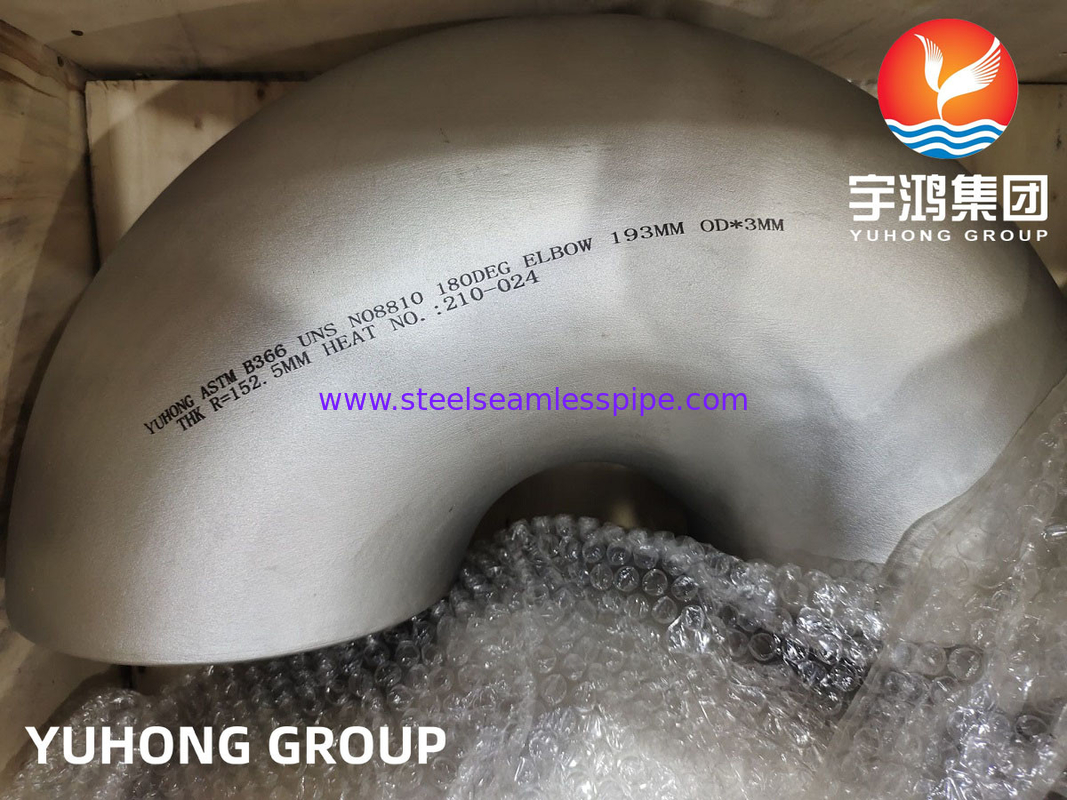

Raccordi per tubi saldati di testa B16.9, ASTM B366 Incoloy 800H / UNS N08810Gomito a 180 gradi
ASTM B366 è una specifica standard per raccordi in lega di nichel e nichel-lavorati fabbricati in fabbrica. Incoloy 800H è una lega nichel-ferro-cromo che fa parte di questa specifica. Il gomito Incoloy 800H / UNS N08810 è specificamente progettato per resistere ad alte temperature e pressioni, rendendolo ideale per l'uso in applicazioni in cui il fluido o il gas trasportato è ad alta temperatura e pressione. Offre anche un'eccellente resistenza alla corrosione e all'ossidazione, il che lo rende adatto all'uso in ambienti difficili in cui altri materiali possono corrodersi o degradarsi nel tempo.
Gradi equivalenti di raccordi saldati di testa ASTM B366 Incoloy 800/800H/800HT
| STANDARD |
WERKSTOFF NR. |
UNS |
JIS |
BS |
GOST |
AFNOR |
EN |
OR |
| Incoloy 800 |
1.4876 |
N08800 |
NCF 800 |
NA 15 |
ЭИ670 |
Z8NC32-21 |
X10NiCrAlTi32-20 |
XH32T |
| Incoloy 800H |
1.4958 / 1.4876 |
N08810 |
NCF 800H |
NA 15(H) |
ЭИ670 |
Z8NC33-21 |
X5NiCrAlTi31-20 |
XH32T |
| Incoloy 800HT |
1.4859 / 1.4876 |
N08811 |
NCF 800HT |
NA 15(HT) |
ЭИ670 |
– |
X8NiCrAlTi32-21 |
XH32T |
Analisi meccanica dei raccordi saldati di testa Incoloy 800/800H/800HT
| Elemento |
Densità |
Punto di fusione |
Resistenza alla trazione |
Limite di snervamento (0,2% di offset) |
Allungamento |
| 800 / 800H / 800HT |
7,94 g/cm3 |
1385 °C (2525 °F) |
Psi – 75.000 , MPa – 520 |
Psi – 30.000 , MPa – 205 |
30 % |
Composizione chimica dei raccordi saldati di testa Incoloy 800/800H/800HT
| Grado |
C |
Mn |
Si |
S |
Cu |
Fe |
Ni |
Cr |
Al |
Ti |
| 800 |
0.10 max |
1.50 max |
1.00 max |
0.015 max |
0.75 max |
39.50 min |
30.00 – 35.00 |
19.00 – 23.00 |
0.15 – 0.60 |
0.15 – 0.60 |
| 800H |
0.05 – 0.10 |
1.50 max |
1.00 max |
0.015 max |
0.75 max |
39.50 min |
30.00 – 35.00 |
19.00 – 23.00 |
0.15 – 0.60 |
0.15 – 0.60 |
| 800HT |
0.06 – 0.10 |
1.50 max |
1.00 max |
0.015 max |
0.75 max |
39.50 min |
30.00 – 35.00 |
19.00 – 23.00 |
0.15 – 0.60? |
0.15 – 0.60 |
Esistono diversi tipi di gomiti utilizzati nei sistemi di tubazioni, tra cui:
1. Gomito a 45 gradi: questo tipo di gomito cambia la direzione del flusso di 45 gradi.
2. Gomito a 90 gradi: questo tipo di gomito cambia la direzione del flusso di 90 gradi.
3. Gomito a 180 gradi: questo tipo di gomito cambia la direzione del flusso di 180 gradi, invertendo effettivamente la direzione del flusso.
4. Gomito a raggio corto: questo tipo di gomito ha una distanza centro-estremità più corta rispetto a un gomito standard, rendendolo ideale per l'uso in spazi ristretti.
5. Gomito a raggio lungo: questo tipo di gomito ha una distanza centro-estremità maggiore rispetto a un gomito standard, il che aiuta a ridurre l'attrito e la perdita di pressione nel sistema.
Applicazioni
I gomiti in lega di nichel sono comunemente utilizzati nei sistemi di tubazioni per la loro eccellente resistenza alla corrosione e agli ambienti ad alta temperatura. Sono spesso utilizzati in settori come petrolchimico, chimico e produzione di energia. Alcune applicazioni specifiche includono oleodotti e gasdotti, lavorazione chimica e sistemi a vapore.
1. Ingegneria navale.
2. Apparecchiature per la lavorazione chimica e degli idrocarburi.
3. Serbatoi di benzina e acqua dolce.
4. Alambicchi di petrolio greggio.
5. Riscaldatori di deaerazione.
6. Riscaldatori di acqua di alimentazione della caldaia e altri scambiatori di calore.
7. Valvole, pompe, alberi, raccordi e elementi di fissaggio.8. Scambiatori di calore industriali.
9. Solventi clorurati.
10. Torri di distillazione del petrolio greggio.
