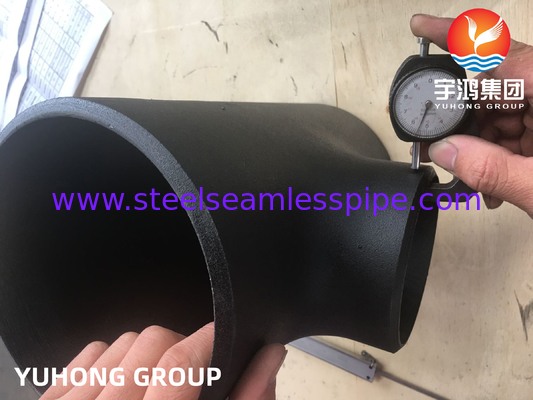

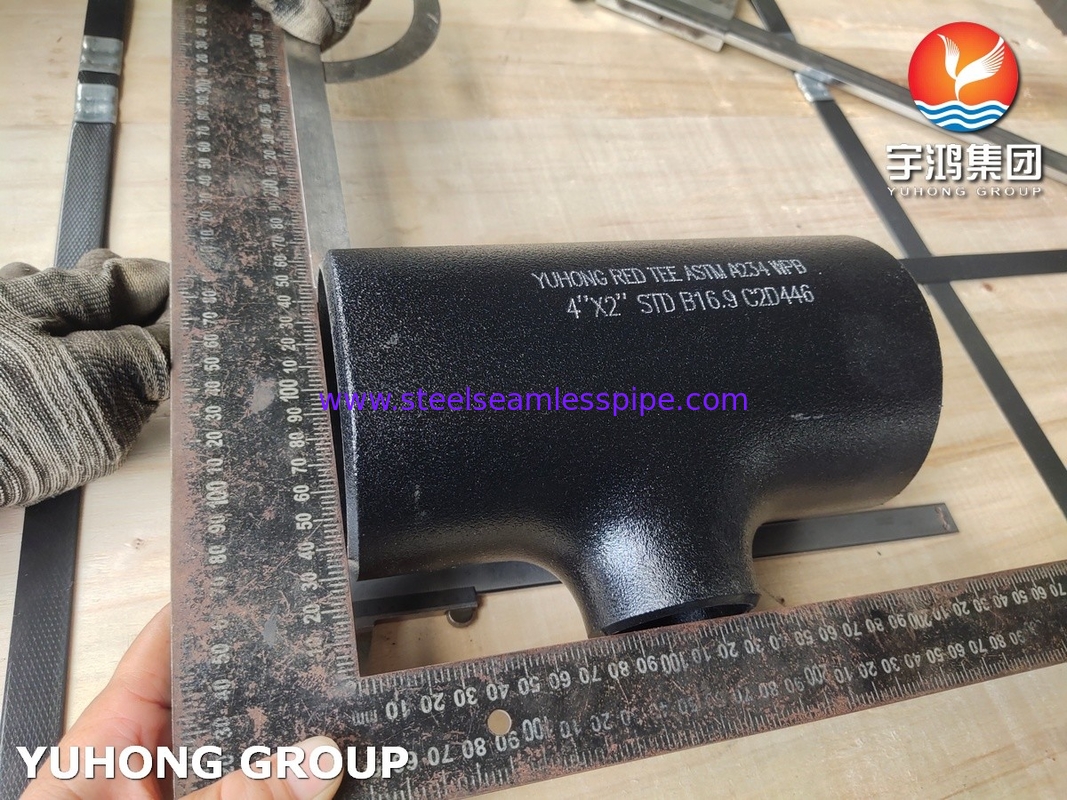

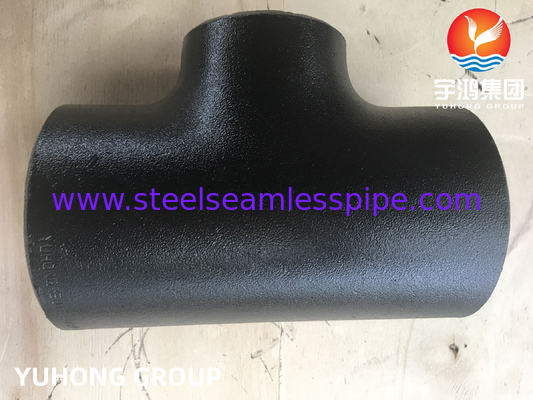

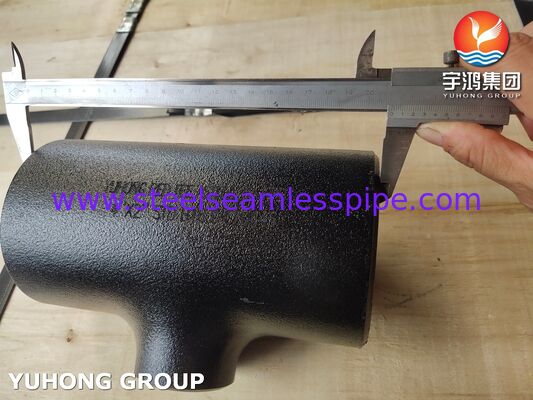

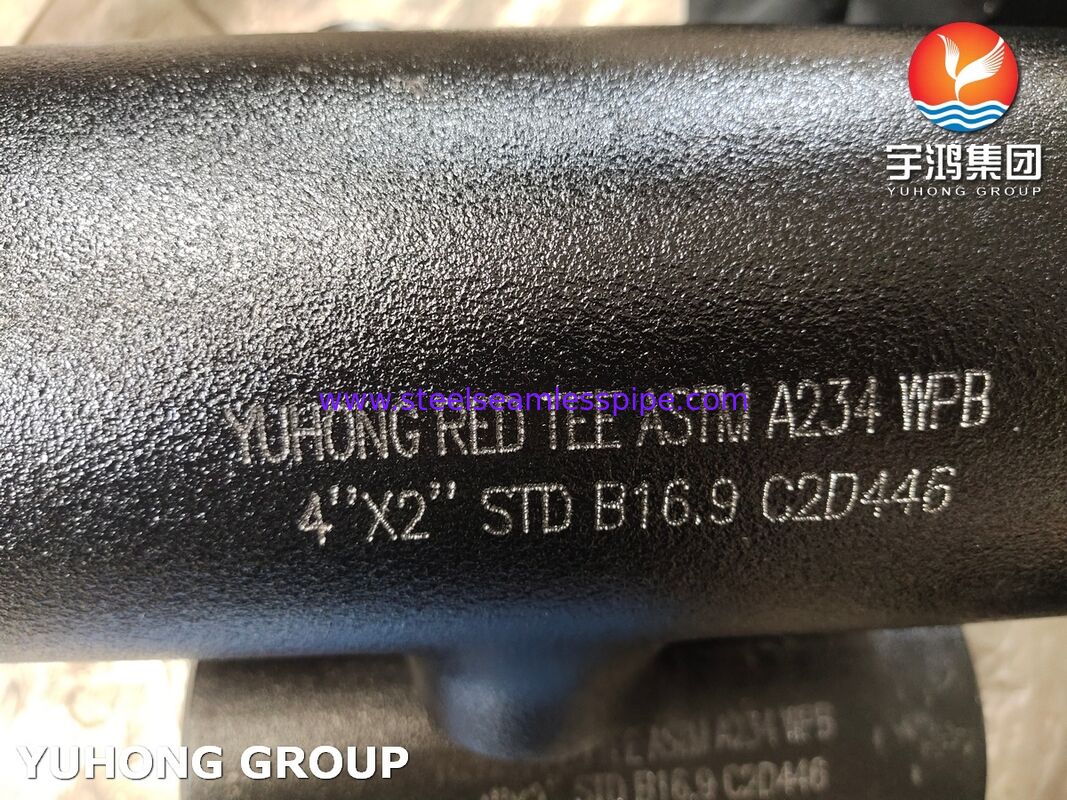

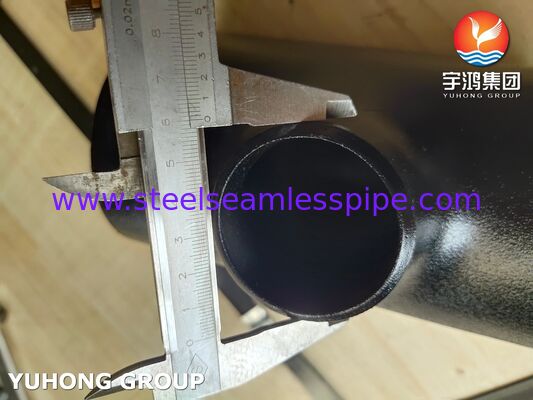

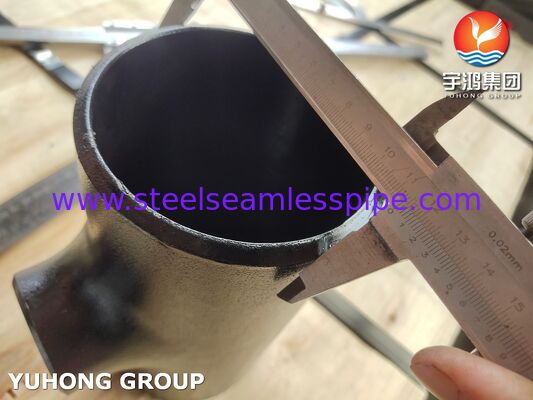

ASTM A234 WPB Acciaio al carbonio Fitting Reducing Tee Buttwelded B16.9
T-shirtè utilizzato per cambiare la direzione del fluido e può essere utilizzato in condotte idriche, oleodotti e varie condotte di trasporto di materiali chimici liquidi.Conservazione dell'acqua (irrigazione idrica), dell'approvvigionamento idrico e del drenaggio), dell'energia (petrolio, gas naturale, industria nucleare), delle costruzioni e di altri settori ingegneristici.
ASTM A234 WPBLa calzatura riduttrice di acciaio al carbonio Buttwelded Tee è un materiale di raccordo per tubi standard americano per gomiti, calzature, riduttori, tappi, pieghe, ecc. La composizione chimica di ASTM A234 WPB è C≤0,03 Mn=0.29~1.06P≤0.05S≤0.058Si≥0.10Cr≤0.40Mo≤0.15Ni≤0.40Cu≤0.40V≤0.08.
ASTM A234 WPB Requisiti chimici per il montaggio in acciaio al carbonio
| Elemento |
Contenuto, % |
| ASTM A234 WPB |
| Carbonio [C] |
≤ 0.30 |
| Manganese [Mn] |
0.29-1.06 |
| Fosforo [P] |
≤ 0.050 |
| Sulfuro [S] |
≤ 0.058 |
| Silicio [Si] |
≥ 0.10 |
| Cromo [Cr] |
≤ 0.40 |
| Molibdeno [Mo] |
≤ 0.15 |
| Nilo [Ni] |
≤ 0.40 |
| Copper [Cu] |
≤ 0.40 |
| Vanadio [V] |
≤ 0.08 |
ASTM A234 WPB Proprietà meccaniche degli accessori in acciaio al carbonio
|
Gradi ASTM A234
|
Resistenza alla trazione, min. |
Forza di resa, min. |
% di allungamento, min |
| KSI |
KSI |
MPa |
Lungo |
Trasversale |
| WPB |
60 |
35 |
240 |
22 |
14 |
ASTM A234 WPB Requisiti in materia di resistenza alla trazione per montature in acciaio al carbonio
|
Grado e simbolo di marcatura
|
WPB
|
WPC, WP11 CL1, WP12 CL2
|
WP1
|
WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1
|
WPR
|
WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3
|
WP91
|
WP911
|
WP12 CL1
|
|
Resistenza alla trazione, intervallo Ksi [MPa]
|
60-95
[415-655]
|
70-95 [485-655]
|
55-80 [380-550)
|
60-85
[415-585]
|
63-88 [435-605]
|
75-100 [520-690]
|
85-110 [585-760]
|
90-120 [620-840]
|
60-85 [415-585]
|
|
Forza di resa, min, Ksi [MPa] (0,2% di spostamento o 0,5% di estensione - sotto carico)
|
35 [240]
|
40 [275]
|
30 [205]
|
30 [205]
|
46 [315]
|
45 [310]
|
60 [415]
|
64 [440]
|
32 [220]
|
Fittings in acciaio al carbonio ASTM A234Aree di applicazione tipiche
(1) Petrochimica ed energia
Trasporti di petrolio e gas: condotte di processo a bassa pressione per il trasporto di mezzi di trasporto di petrolio, gas e acqua nelle condotte e nelle raffinerie di raccolta e trasporto dei giacimenti petroliferi
Lavori pubblici: vapore, condensato, acqua di raffreddamento, condotte di aria compressa con temperatura di lavoro ≤ 400 °C
Collegamento delle apparecchiature: condotte di ingresso e uscita per pompe, valvole, serbatoi di stoccaggio e scambiatori di calore.
(2) Industria dell'energia elettrica
Centrali termiche convenzionali: condotte di vapore a media e bassa pressione; sistemi di alimentazione dell'acqua, drenaggio e condensato delle caldaie; condotte di circolazione dell'acqua di raffreddamento.
(3) Edilizia e ingegneria municipale
Riscaldamento, ventilazione e condizionamento dell'aria (HVAC): tubazioni principali di acqua calda/fredda, sistema di acqua refrigerata di condizionamento dell'aria.
Sistema di protezione antincendio: tubo principale dell'irrigatore antincendio.
Rete di condotte per l'approvvigionamento idrico e il drenaggio: il condotto principale per l'approvvigionamento idrico e il condotto per il trattamento dell'acqua industriale di grandi edifici.
(4) Industria generale
Industria manifatturiera: condotte di aria compressa per fabbriche, condotte idrauliche di olio, sistemi di circolazione dei liquidi di raffreddamento.
Alimenti e bevande: condotte di vapore e sistemi di depurazione dell'acqua che non entrano in diretto contatto con i prodotti (che richiedono un trattamento del rivestimento).
Costruzione navale e ingegneria oceanica: condotte di sistema secondario quali acqua di fonda e ventilazione.
