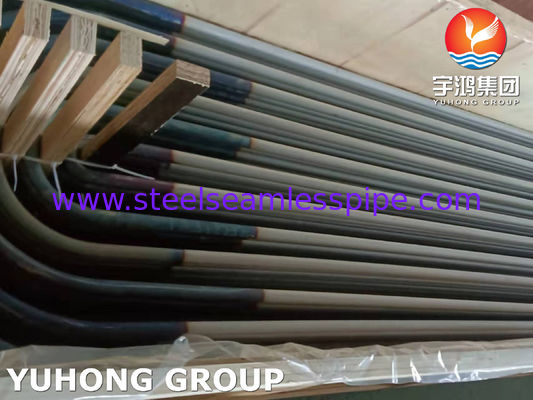

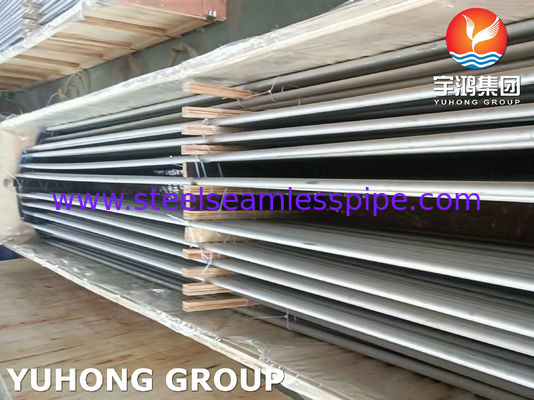

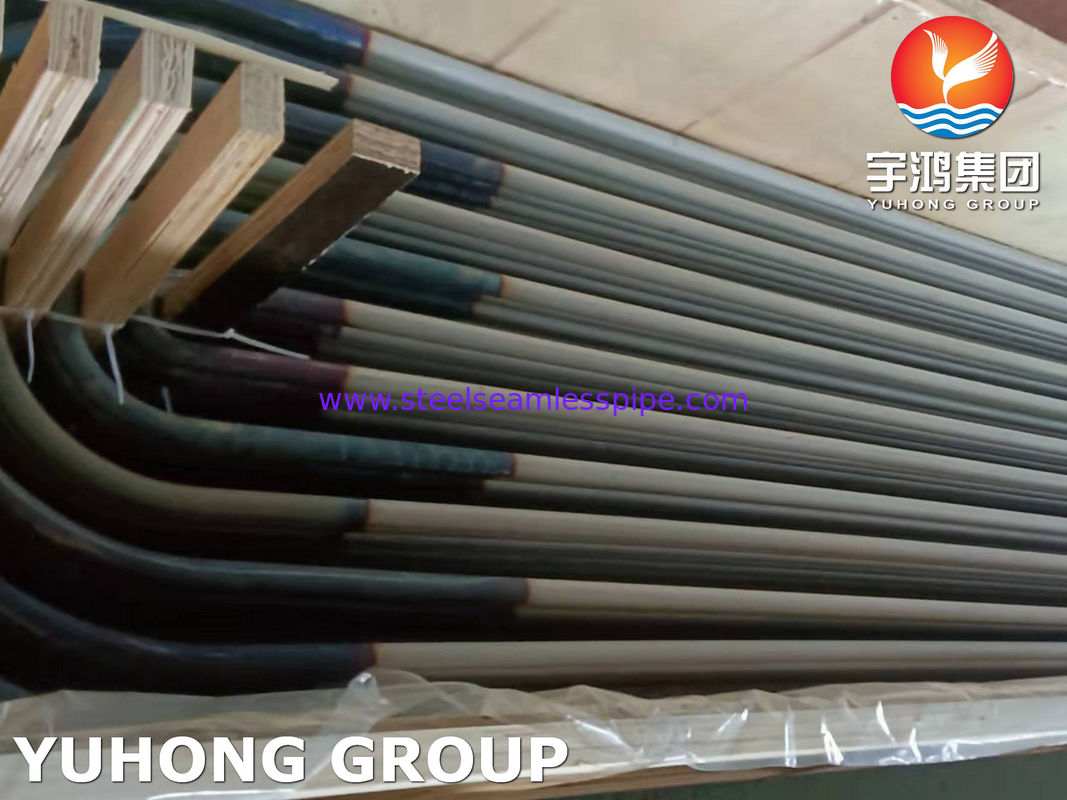

Tubo a U in acciaio inossidabile ASTM A213 TP317L per scambiatori di calore, 100% ET

Tubo senza saldatura in acciaio inossidabile ASTM A312 TP317/317L per caldaie e scambiatori di calore

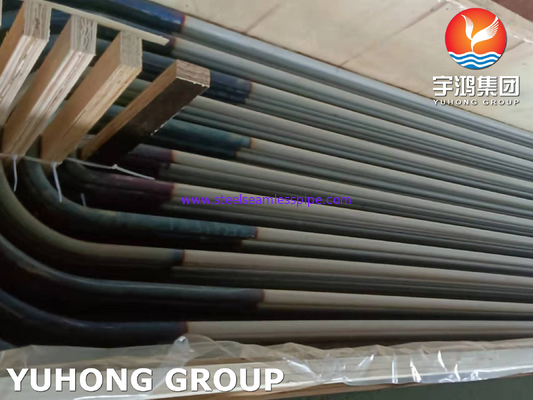

L' tubo a U in acciaio inossidabile 317L è un tipo speciale di tubo prodotto appositamente per gli scambiatori di calore. I tubi sono realizzati a forma di U e vengono utilizzati in file ripetute nelle applicazioni degli scambiatori di calore. Il materiale ha nella sua composizione nichel, cromo, carbonio, manganese, fosforo, silicio, zolfo e molibdeno. Ha un'eccellente resistenza alla corrosione rispetto ad altri acciai inossidabili, la lega 317L è non magnetica allo stato ricotto. Non può essere temprato mediante trattamento termico.

L'acciaio inossidabile TP317L è una versione a basso tenore di carbonio dell'acciaio inossidabile TP317. Ha la stessa elevata resistenza e resistenza alla corrosione dell'acciaio 317, ma può produrre saldature più robuste grazie al basso contenuto di carbonio.

Composizione chimica dei tubi in acciaio inossidabile ASTM A213 TP317L



Proprietà fisiche (temperatura ambiente) dei tubi in acciaio inossidabile ASTM A213 TP317L

Quando si acquistano tubi a U A213 TP317L, un esperto specificherebbe più del semplice materiale:

1. Condizione finale del trattamento termico: "Deve essere ricotto in soluzione dopo la piegatura."

2. Decapaggio/Decapaggio: "Deve essere decapato dopo il trattamento termico finale per ottenere una superficie pulita e passivata."

3. Tolleranze di curvatura: indicare esplicitamente l'ovalizzazione e l'assottigliamento della parete consentiti (ad esempio, "secondo gli standard TEMA R/C").

4. Requisiti NDT: specificare eventuali test richiesti sulla sezione piegata (ad esempio, "Test a correnti parassite sull'intera curva a U").

La criticità del processo di fabbricazione della curva a U

• 1. Assottigliamento e ovalizzazione della curva: durante la piegatura, la parete esterna della curva si assottiglia e la sezione trasversale del tubo può diventare leggermente ovale. Per un'applicazione ad alta integrità, la curva viene meticolosamente controllata per rimanere entro le rigorose tolleranze di ovalizzazione e assottigliamento della parete specificate negli standard come ASME TEMA (Tubular Exchanger Manufacturers Association). Un assottigliamento eccessivo è una riduzione diretta della capacità di tenuta della pressione.

  2. Sollecitazioni residue: il processo di lavorazione a freddo della piegatura induce significative sollecitazioni residue nella curva. Per le applicazioni standard, questo potrebbe essere accettabile. Tuttavia, in ambienti corrosivi (soprattutto con cloruri), queste sollecitazioni possono accelerare drasticamente la criccatura da corrosione sotto tensione (SCC).

  3. L'assoluta necessità della ricottura in soluzione e del decapaggio: a causa del punto n. 2, i tubi a U A213 TP317L devono essere ricotti in soluzione dopo la piegatura. Questo trattamento termico (riscaldamento a circa 1900-2050°F / 1040-1120°C e raffreddamento rapido) dissolve i carburi e, soprattutto, allevia le dannose sollecitazioni residue dalla piegatura. Dopo la ricottura, i tubi vengono decapati per rimuovere la scaglia (strato di ossido) formatasi durante il riscaldamento e per ripristinare il film passivo resistente alla corrosione sulla superficie. Una curva a U che non è stata adeguatamente ricotta è una bomba a orologeria in un ambiente di cloruro.

Applicazioni
1. Sistemi di desolforazione dei fumi di scarico
2. Apparecchiature per la lavorazione chimica e petrolchimica
3. Cartiere
4. Apparecchiature per la lavorazione degli alimenti
5. Apparecchiature tessili
6. Tubo per caldaia
7. Tubo per scambiatore di calore
