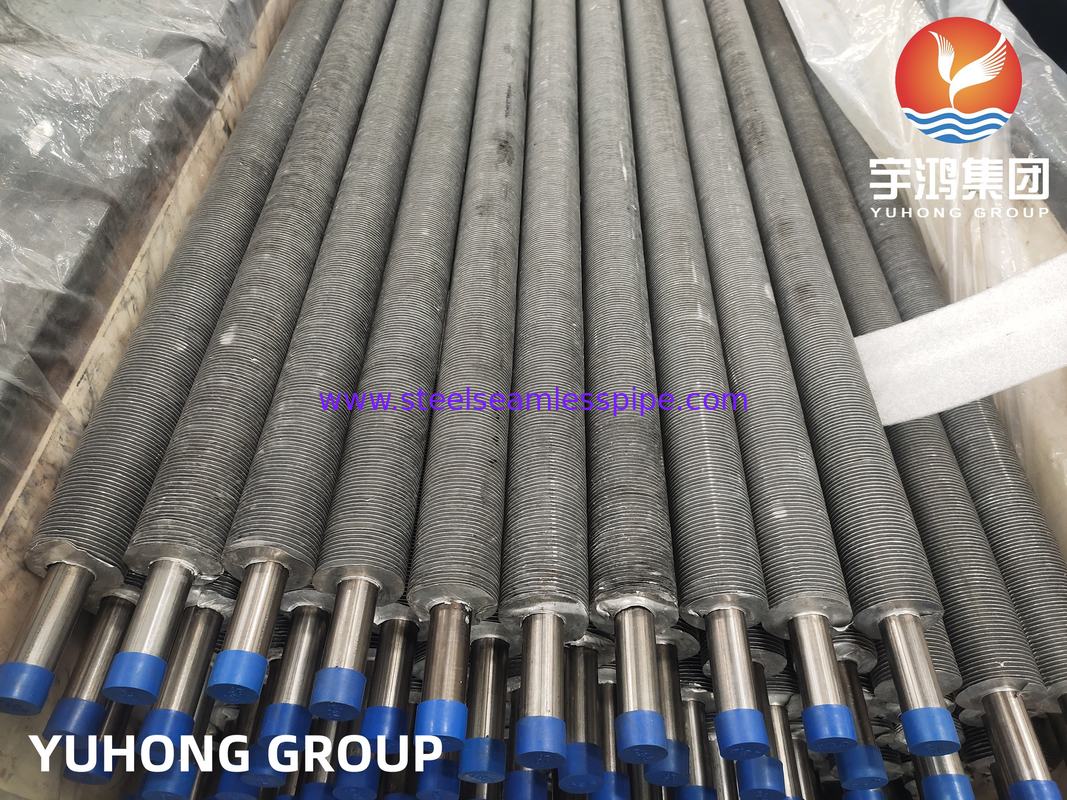

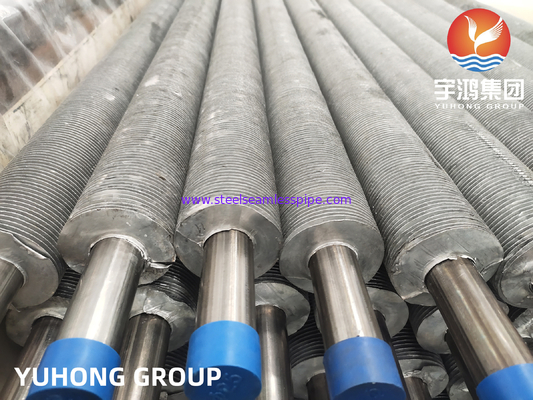

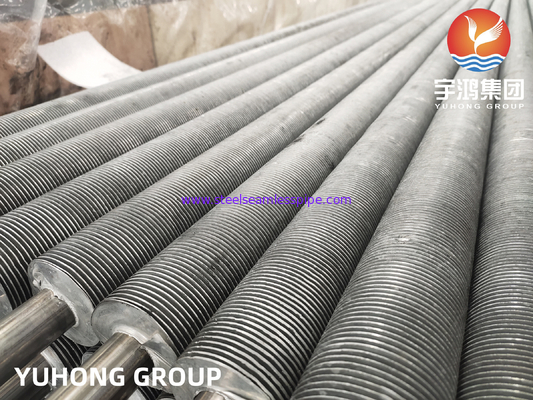

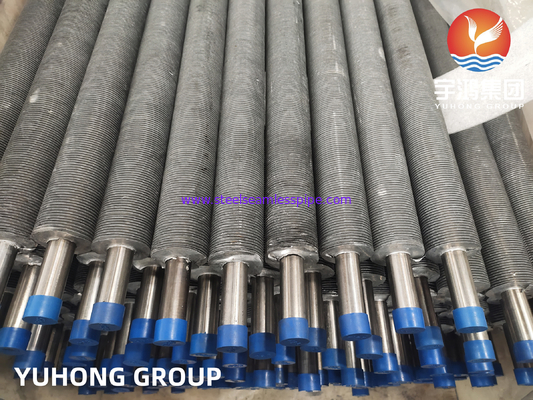

ASME SA249 TP304 Tubi a pinna estrusi 304 acciaio inossidabile per scambiatori di calore

Il tubo a pinne estruse ASME SA249 TP304 è un elemento di scambio termico ad alte prestazioni costituito da un tubo base in acciaio inossidabile 304 (conforme a ASME SA249) e pinne in alluminio estruse (tipicamente lega 1060 o 6063). Le pinne sono formate da un manicotto esterno in alluminio che viene laminato a freddo ed estruso, fornendo una struttura bimetallica integrale. Questo processo garantisce un perfetto legame meccanico tra la pinna e il tubo, con conseguente elevata efficienza termica con resistenza termica di contatto pari a zero e un'eccellente protezione contro la corrosione atmosferica.

• Scambio Termico Superiore: Le pinne estruse offrono un'elevata efficienza di scambio termico rispetto alle pinne avvolte o a piede a L, poiché non vi è alcun vuoto d'aria.
• Elevata Resistenza alla Corrosione: Il manicotto in alluminio racchiude completamente il tubo base SA249 TP304, proteggendolo dalla corrosione atmosferica e chimica, rendendolo ideale per ambienti difficili o costieri.
• Costruzione Robusta: Le pinne sono resistenti, robuste e difficili da danneggiare o deformare, consentendo una facile pulizia con vapore o acqua ad alta pressione.
• Eccellente Stabilità Termica: L'integrazione senza soluzione di continuità della pinna e del tubo consente prestazioni efficienti in caso di fluttuazioni di alta temperatura fino a 350°C.
• Elevata Resistenza alla Pressione: Adatto per sistemi ad alta pressione in cui lo scambio termico affidabile è fondamentale.

• Norma: ASME SA249 / ASTM A249
• Materiale Tubo Base: Acciaio Inossidabile TP304/TP304L (Austenitico)
• Materiale Pinne: Alluminio (1060 o 6063)
• Tipo di Pinne: Tubi a Pinne Estrusi Integrali
• OD Tubo Base: Da 10 mm a 51 mm (disponibili standard 1" o 3/4")
• Altezza Pinna: Da 5 mm a 16 mm
• Passo Pinne: Da 1,8 mm a 10 mm (circa 7-13 pinne per pollice)
• Lunghezza: Fino a 20 metri (personalizzabile)
• Estremità: Estremità Piane o Smussate

• Scambiatori di Calore Raffreddati ad Aria (ACHE): Utilizzati nelle industrie petrolifere e del gas, petrolchimiche e di raffinazione.
• Centrali Elettriche: Condensatori a vapore e unità di recupero del calore di scarto.
• HVAC e Refrigerazione: Sistemi di condizionamento dell'aria ed evaporatori.
• Marittimo e Offshore: Sistemi di raffreddamento.
• Essiccatori Industriali: Utilizzati nell'industria tessile, agricola e di trasformazione industriale.

• Norme: ASME SA249
• Ispezione: Ispezione dimensionale, Test di integrità del legame, Test a raggi X al 100% o ispezione di terze parti (su richiesta del cliente).
