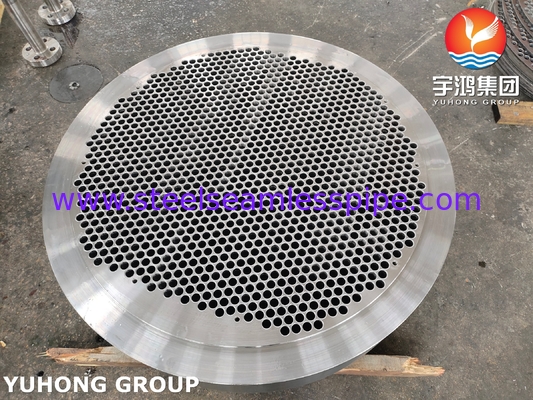

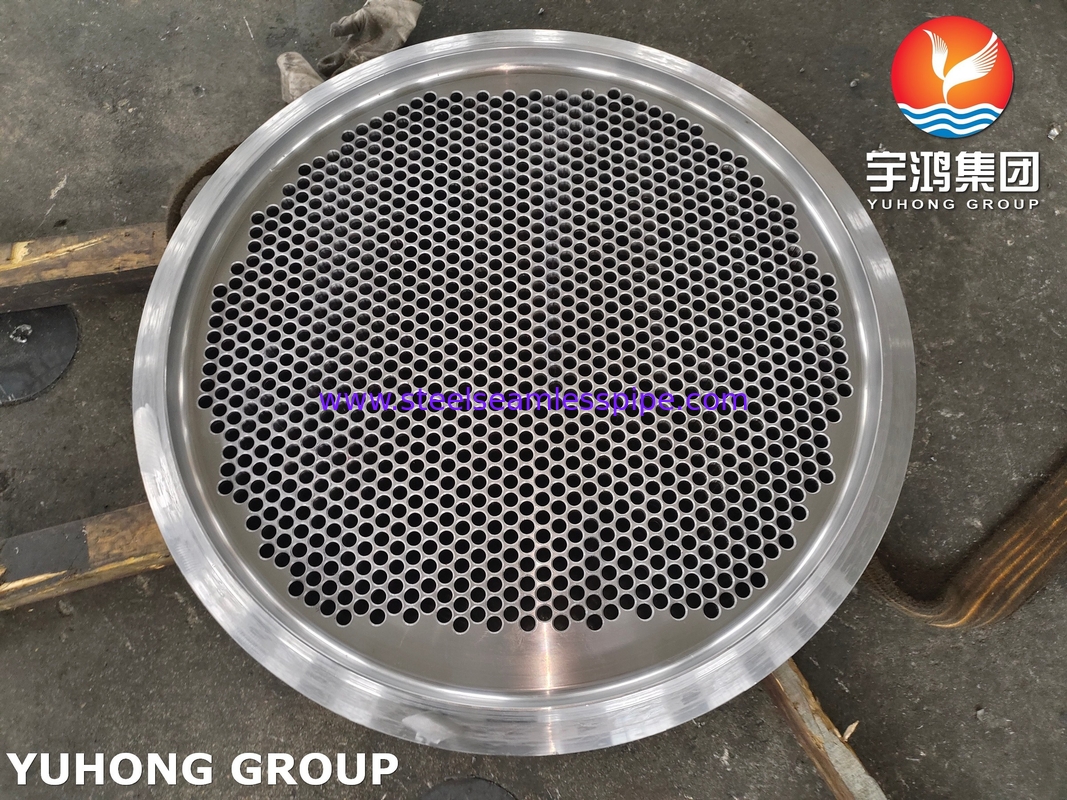

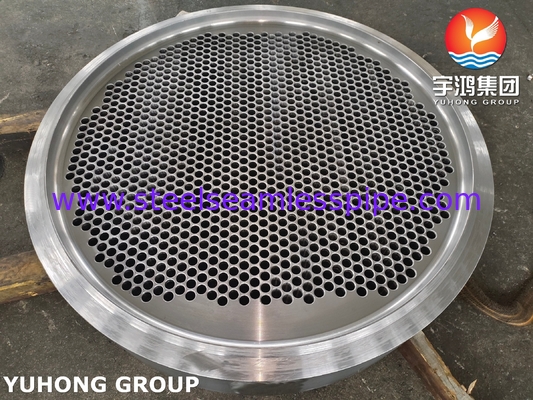

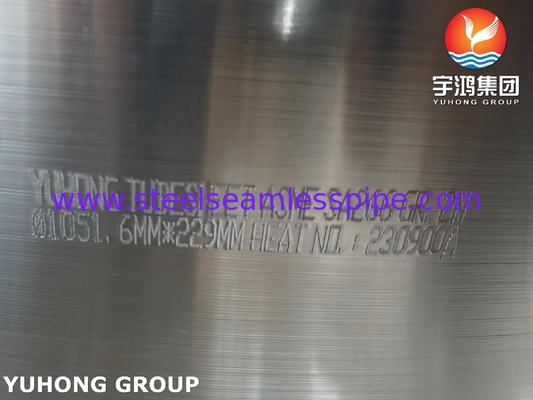

Fogli di tubi per scambiatori di calore ASME SA266 Gr.2N secondo ASME Sec VIII
Qual è la specifica ASME SA266 Gr.2N?
La specifica ASME SA-266 Gr.2N riguarda le forgiature in acciaio al carbonio utilizzate nei recipienti a pressione e negli scambiatori di calore, in particolare per i fogli di tubi.Questo materiale è ampiamente utilizzato negli scambiatori di calore a guscio e tubo, condensatori e caldaie a causa delle sue buone proprietà meccaniche, saldabilità ed efficienza economica.
La designazione "2N" indica che il materiale è fornito nella condizione di trattamento termico normalizzato, che ne aumenta la resistenza e la robustezza rispetto ai gradi non normalizzati.
Composizione chimica (ASME SA-266 Gr.2N)
|
Elemento
|
Composizione (%)
|
|
Carbonio (C)
|
≤ 0.25
|
|
Manganese (Mn)
|
0.60 ¢ 1.35
|
|
Fosforo (P)
|
≤ 0.025
|
|
Sulfuro (S)
|
≤ 0.025
|
|
Silicio (Si)
|
0.15 ¢ 0.35
|
|
Nilo (Ni)
|
≤ 0,40 (facoltativo per la resistenza a basse temperature)
|
Proprietà meccaniche
|
Immobili
|
Valore
|
|
Resistenza alla trazione
|
485 620 MPa (70 90 ksi)
|
|
Forza del rendimento (min)
|
260 MPa (38 ksi)
|
|
L'allungamento (min)
|
21%
|
|
Durezza (Brinell, massimo)
|
187 HB
|
Trattamento termico
Normalizzato (N) per perfezionare la struttura del grano e migliorare le proprietà meccaniche.
Il trattamento termico post-saldatura (PWHT) è facoltativo se viene eseguita la saldatura.
Perché utilizzare SA-266 Gr.2N per i tubi degli scambiatori di calore?
Vantaggi
Cost-Effective: più economico dei tubi in acciaio inossidabile o in lega di nichel.
Buona saldabilità Compatibile con tecniche di saldatura comuni (SMAW, GTAW, SAW).
Conformità al codice ASME ️ Risponde al codice ASME per caldaie e recipienti a pressione (BPVC), sezione VIII per i recipienti a pressione.
Moderata resistenza alla corrosione: adatta ad ambienti non gravi se adeguatamente mantenuta.
Limitazioni
Non destinato a servizi altamente corrosivi Requisito di rivestimento o rivestimenti se esposto a mezzi acidi/aggressivi.
Uso limitato ad alta temperatura Max raccomandata temperatura: ~ 400°C (750°F).
Rischio di corrosione galvanica Se accoppiato con tubi in acciaio inossidabile o in lega di nichel (ad esempio, UNS N08810), può essere necessario un isolamento o una protezione catodica.
Considerazioni relative alla progettazione e alla fabbricazione dei fogli
Codici e norme di progettazione
ASME BPVC Sezione VIII, Div. 1 o 2 (UG-34 per teste piane/piastre).
TEMA (Tubular Exchanger Manufacturers Association) per i modelli di fori e le tolleranze.
Metodi di fissaggio tubo-foglio
|
Metodo
|
Descrizione
|
|
Espansione meccanica
|
I tubi vengono arrotolati in buchi per un'adattazione stretta.
|
|
Saldatura delle guarnizioni
|
Previene le perdite tra tubo e foglio.
|
|
Saldatura a resistenza
|
Fornisce l'integrità strutturale sotto alta pressione.
|
|
Collegamento esplosivo
|
Utilizzato per fogli di tubi placcati (acciaio al carbonio + strato resistente alla corrosione).
|
La lavorazione e il controllo qualità
Perforazione di precisione: il diametro del foro, il passo e l'allineamento devono soddisfare le norme TEMA.
Test non distruttivi (NDT) ¢ Test ad ultrasuoni (UT), penetrante di colorante (PT) o radiografia (RT) per l'ispezione della saldatura.
Finitura superficiale ️ La lavorazione liscia riduce il rischio di corrosione delle fessure.
Applicazioni comuni dei fogli di tubi SA-266 Gr.2N
Petrolio e gas - scambiatori di calore nelle raffinerie.
Centrali elettriche ️ Condensatori e riscaldatori di acqua.
Processo chimico scambiatori a temperatura moderata.
Sistemi di climatizzazione e raffreddamento Applicazioni di raffreddamento industriale.
Materiali alternativi per fogli di tubi
Se il SA-266 Gr.2N non è idoneo, considerare:
SA-266 Gr.3 (acciaio al carbonio di maggiore resistenza).
SA-516 Gr.70 (acciaio per recipienti a pressione).
Acciaio inossidabile (SA-240 Tipo 304/316) Migliore resistenza alla corrosione.
Fogli di tubi placcati (SA-263/SA-264) ¢ acciaio al carbonio con rivestimento inossidabile/nickel.
La lamina di tubo ASME SA-266 Gr.2N è una scelta affidabile ed economica per gli scambiatori di calore a pressione e temperatura moderate.e la fabbricazione assicurano prestazioni a lungo termine.
