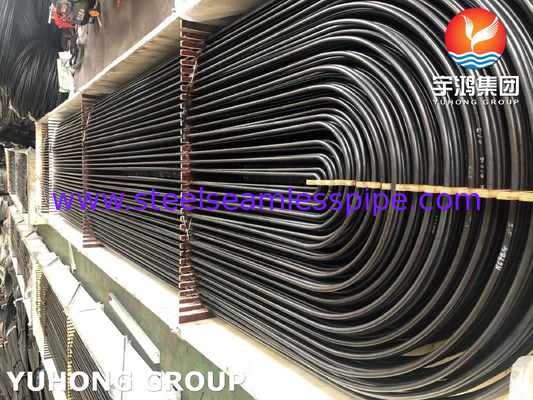

Tubo per scambiatori di calore ASTM A179 trafilato a freddo senza saldatura a U per apparecchiature a fascio tubiero

I tubi per scambiatori di calore a U ASTM A179 senza saldatura sono tubi in acciaio a basso tenore di carbonio trafilati a freddo formati a U per l'uso in scambiatori di calore a fascio tubiero, condensatori e apparecchiature simili per il trasferimento di calore. Il materiale del tubo è conforme alla norma ASTM A179/A179M, soggetto all'edizione specificata e ai requisiti di acquisto. La configurazione a U consente di collegare entrambe le estremità del tubo al piastrino tubiero, consentendo al contempo il layout dei tubi richiesto all'interno dello scambiatore.

Questi tubi sono adatti per progetti di scambiatori di calore in cui è specificata una disposizione a gomito di ritorno e la tubazione in acciaio a basso tenore di carbonio soddisfa i requisiti di processo. La configurazione a forma di U può accogliere l'espansione termica lungo la lunghezza del tubo, eliminando la necessità di una connessione di ritorno separata all'interno del circuito del tubo. Le prestazioni effettive dipendono dalle dimensioni del tubo, dal raggio di curvatura, dallo spessore della parete, dalla temperatura operativa, dalla pressione, dalla compatibilità dei fluidi e dal design dello scambiatore.

Per l'approvvigionamento di progetti, specificare il diametro esterno del tubo, lo spessore della parete, il raggio di curvatura a U, la lunghezza delle gambe dritte, la geometria della curvatura, la quantità e i requisiti di ispezione applicabili. La qualità della curvatura e l'accuratezza dimensionale sono particolarmente importanti quando i tubi devono adattarsi a un piastrino tubiero esistente o sostituire tubi danneggiati durante la ri-tubazione dello scambiatore. La conformità del materiale e l'accettazione della curvatura devono essere verificate rispetto alla specifica di acquisto applicabile.

I tubi a U ASTM A179 possono essere specificati per:

• Scambiatori di calore a fascio tubiero.
• Condensatori industriali.
• Apparecchiature per il trasferimento di calore di processo.
• Sistemi di utilità per raffinerie e petrolchimici.
• Tubi di ricambio per progetti di scambiatori di calore compatibili.

Per progetti di ri-tubazione, confermare le dimensioni originali del tubo, il raggio di curvatura, la lunghezza delle gambe dritte, il layout dei tubi e la specifica del materiale prima di ordinare. Una geometria di curvatura errata può impedire la corretta installazione o influire sull'adattamento del fascio tubiero.

• Norma sui materiali: ASTM A179/A179M, come specificato nell'ordine di acquisto.
• Materiale del tubo: Acciaio a basso tenore di carbonio senza saldatura trafilato a freddo.
• Configurazione del prodotto: Tubo per scambiatore di calore a U.
• Dimensioni del tubo: Diametro esterno e spessore della parete come specificato.
• Geometria della curvatura: Raggio e lunghezze delle gambe secondo il disegno approvato o la distinta dei tubi.
• Ispezione: Test sui materiali, controlli dimensionali e ulteriori esami come richiesto dalla specifica applicabile e dall'ordine.

ASTM A179 copre i requisiti di base per i tubi. La geometria della curvatura a U, il trattamento termico post-curvatura, l'ispezione della curvatura e altri requisiti speciali devono essere definiti separatamente, ove applicabile.

Per nuove apparecchiature e fasci tubieri di ricambio, le seguenti informazioni devono essere confermate prima della produzione:

• Diametro esterno del tubo e spessore della parete specificato.
• Raggio di curvatura della linea centrale.
• Lunghezza della gamba dritta su entrambi i lati della curvatura.
• Lunghezza totale del tubo e tolleranze dimensionali.
• Orientamento della curvatura richiesto e riferimenti al disegno.
• Trattamento termico post-curvatura e requisiti di ispezione, se applicabile.

Per progetti di sostituzione, la fornitura del disegno originale del tubo o di una specifica campione quotata può aiutare a ridurre i problemi di adattamento durante l'installazione.

I requisiti di ispezione devono essere concordati prima della conferma dell'ordine. A seconda della specifica di acquisto e dell'ambito di fornitura effettivo, la documentazione di qualità può includere:

• Certificato di prova materiale (MTC).
• Registrazioni dei test di composizione chimica e proprietà meccaniche.
• Test di durezza, appiattimento, svasatura o altri test richiesti dalla specifica del tubo applicabile.
• Ispezione dimensionale del diametro del tubo, dello spessore della parete, del raggio di curvatura e della lunghezza delle gambe.
• Test idrostatico o altri test specificati, se applicabile.
• Ulteriori ispezioni o testimonianze di terze parti quando concordato.

Il trattamento termico post-curvatura, i test non distruttivi, il PMI e le ispezioni speciali non devono essere considerati inclusi a meno che non siano esplicitamente richiesti e confermati.

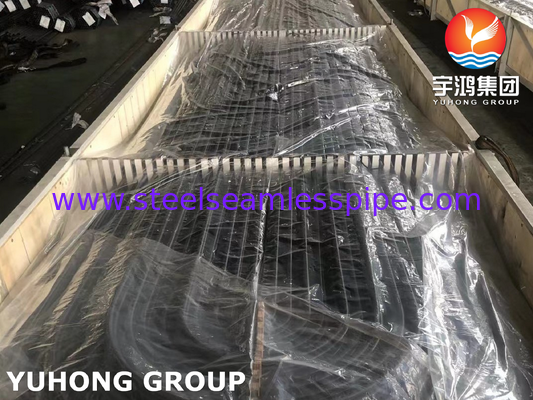

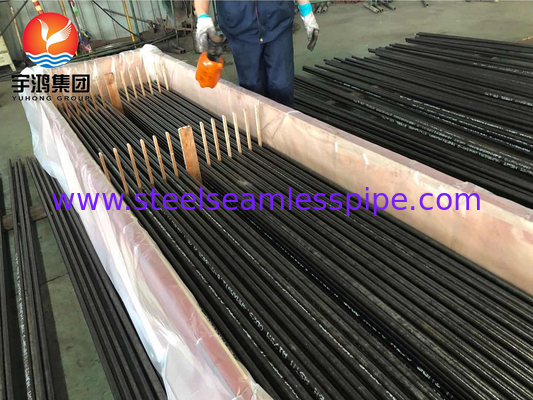

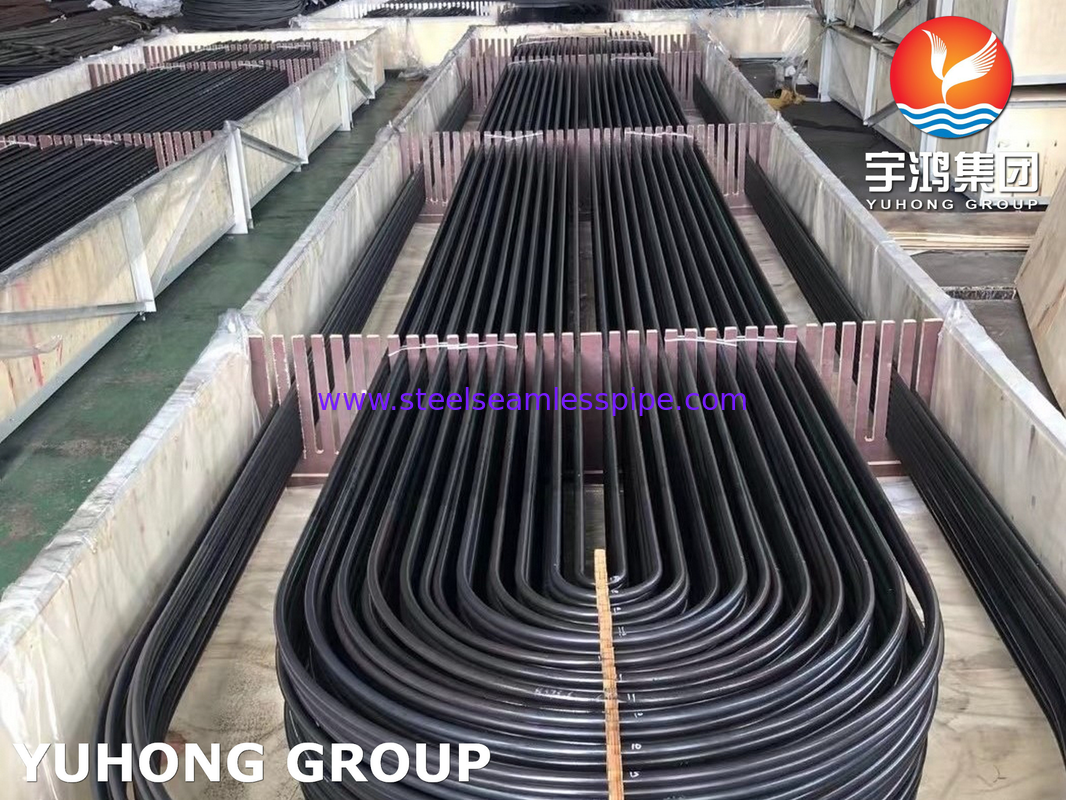

I tubi a U sono generalmente imballati in adeguate casse di legno, telai in acciaio o altri imballaggi protettivi per l'esportazione in base alla lunghezza del tubo, alla geometria della curvatura, alla quantità dell'ordine e ai requisiti di trasporto. I supporti devono essere disposti per ridurre al minimo deformazioni, impatti e danni superficiali durante la movimentazione e la spedizione.

L'imballaggio, l'identificazione del tubo, la documentazione di esportazione, il porto FOB e il programma di consegna devono essere confermati nel preventivo.

MOQ e tempi di consegna dipendono dalle dimensioni del tubo, dal raggio di curvatura, dalla lunghezza delle gambe, dalla quantità, dai requisiti di produzione e dall'ambito di ispezione.

Per un preventivo, si prega di fornire:

• Requisito del materiale ASTM A179/A179M.
• Diametro esterno del tubo e spessore della parete.
• Raggio di curvatura a U e lunghezza della gamba dritta.
• Quantità e geometria del tubo richiesta.
• Disegno o distinta dei tubi, se disponibile.
• Requisiti di trattamento termico e ispezione.
• Destinazione, Incoterms preferiti e data di consegna richiesta.

Richiedi un preventivo: Inviare la tua distinta dei tubi o il tuo disegno per confermare la fattibilità tecnica, il prezzo, il MOQ, i tempi di consegna, i documenti di ispezione e gli accordi di spedizione.
