Yuhong Holding Group Co., LTD
Luogo di origine: | La Cina |
Marca: | YUHONG |
Certificazione: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008. |
Numero di modello: | ASTM B338/ASME SB338 GR. 5 UNS R56400 |
Quantità di ordine minimo: | 100KGS |
---|---|
Imballaggi particolari: | caso Piega-di legno/cassa del ferro |
Tempi di consegna: | 7 giorni |
Termini di pagamento: | L/C, T/T |
Nome di prodotto: | Metropolitana di titanio della lega | Norma: | ASTM B338/ASME SB388/ASTM B861/ASTM B862/ASME SB338/ASME SB861/ASME SB862 |
---|---|---|---|
Materiale: | Titanio del grado 5 | Tipo: | Senza cuciture/saldato |
O.D. SENZA CUCITURE.: | Senza cuciture - 1/4" N.B.: a 12" N.B.: (dimensione alesata nominale) | O.D. SALDATO.: | Saldato/ERW- 1" N.B.: a 16" N.B.: (dimensione alesata nominale) |
W.T.: | Programma 10 per programmare 160 | Lunghezza: | 5 - 7 metri, 09 - 13 metri, singola lunghezza casuale, doppia lunghezza casuale e personalizzare dim |
ESTREMITÀ: | La pianura si conclude/estremità smussata | Applicazione: | Condensatori, scambiatori di calore, ecc. |
Evidenziare: | tubo di titanio della lega unsr56400 del grado 5,tubo di titanio della lega del asme sb338,tubatura di titanio del astm |

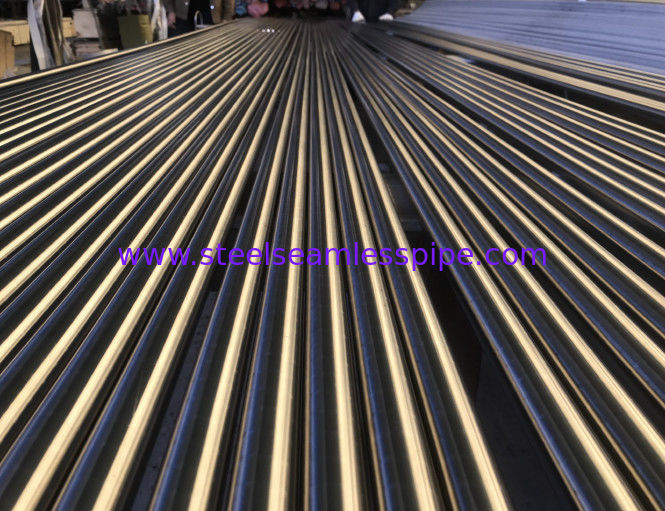

Tubi senza saldatura e tubi di titanio della lega del grado 5/UNS R56400 di ASTM B338/ASME SB338
Che cosa è metropolitana del titanio del grado 5?
Un tubo senza saldatura di titanio del grado 5 ha potuto essere fabbricato dalla billetta vuota tramite tutto il processo riducentesi freddo o il processo della stiratura a freddo. Questo processo è uno che renderà una metropolitana ad alta pressione del Gr 5 di titanio senza cuciture, quindi soddisfacendo le richieste prescritte. Alternativamente, la metropolitana saldata del grado 5 di titanio deve essere fatta da un prodotto laminato piano usando un processo della saldatura ad arco automatica sulla lega.
Grade5, UNS R56400, 3,7164, Ti-6Al-4V è la lega di titanio di α+β più ampiamente usata. Ha la forza specifica eccellente, la resistenza della corrosione e la durezza eccellente di frattura come pure buon saldando la lavorabilità e la capacità resistere alle temperature estreme e può essere rinforzato tramite il trattamento termico. La lega originalmente è stata sviluppata per il mercato aerospaziale ed è ampiamente usata nelle componenti strutturali aerospaziali. A causa della sua molto buona biocompatibilità, inoltre ampiamente è stato riconosciuto nell'industria medica.
Specificazione
Specificazione standard di STM B338-17e1 per il titanio senza cuciture e saldato ed i tubi di titanio della lega per i condensatori e gli scambiatori di calore
Specificazione di titanio dei tubi della lega di ASTM B338 | ASTM B338/ASTM B861/ASTM B862/ASME SB338/ASME SB861/ASME SB862 |
Gradi di titanio dei tubi della lega di ASTM B338 | Classifichi 1, classifichi 2, classifichi 3, classifichi 5, classifichi 7, classifichi 8, classifichi 9, classifichi 11, classifichi 12, classifichi 23, UNS R50250, UNS R50400, UNS R56400, UNS R52400, UNS R56320, UNS R53400, Ti-6Al-4V, C-130AM, C-110M, Ti-4Al-3Mo-1V, Ti-6Al-2Sn-4Zr-2Mo, Ti-8Al-1Mo-1V, Ti-13V-11Cr-3Al, Ti-15V-3Cr-3Sn-3Al |
Tipo di titanio dei tubi della lega di ASTM B338 | Laminato a caldo/trafilato a freddo/saldato/ERW |
Dimensione esterna del diametro dei tubi di titanio della lega di ASTM B338 | Senza cuciture - 1/4" N.B.: a 12" N.B.: (dimensione alesata nominale) Saldato/ERW- 1" N.B.: a 16" N.B.: (dimensione alesata nominale) |
Spessore della parete di titanio dei tubi della lega di ASTM B338 | Programma 10 per programmare 160 |
Lunghezza di titanio dei tubi della lega di ASTM B338 | 5 - 7 metri, 09 - 13 metri, singola lunghezza casuale, doppia lunghezza casuale e personalizzare dimensione. |
I tubi di titanio della lega di ASTM B338 tubo le estremità | La pianura si conclude/estremità smussata |
Condizioni di consegna di titanio dei tubi della lega di ASTM B338 | Come rotolato, rivestimento trafilato a freddo e caldo, sforzo alleviato, temprato, indurito, temperato |
Rivestimento di titanio dei tubi della lega di ASTM B338 | Electropolish, polacco meccanico, rivestimento del raso, passivato |
Tubi di titanio della lega di ASTM B338 l'altra prova | prova di ardness, prova idrostatica di Eddy Current, della prova, ecc. temperata e sforzo alleviato temprata e idrostatica di Eddy Current, della prova di trazione, di spianatura, della prova del chiarore, della prova. |
Dimensione di titanio dei tubi della lega di ASTM B338 | Tutti i tubi è fabbricato ed ispezionato/collaudato alle norme pertinenti compreso ASTM e ASME |
Servizi a valore aggiunto dei tubi di titanio della lega di ASTM B338 | Disegni/espansione/lavorare/brillamento di sabbia/granigliatura/trattamento termico |
Imballaggio di titanio dei tubi della lega di ASTM B338 | Sciolto/pacco/pallet di legno/scatola di legno/panno di plastica si avvolge/cappucci protettivi di plastica/protettore smussato |
Spedizione & trasporto di titanio dei tubi della lega di ASTM B338 | Da strada - camion/treno, da marino Rottura-massa convenzionale nave/FCL (carico completo del contenitore)/LCL (meno)/20 piedi del carico del contenitore di contenitore/40 piedi di contenitore/45 piedi di contenitore/alto contenitore del cubo/contenitore senza coperchio, in passeggero civile e aerei da carici del cargo aero- |
Certificato di prova materiale di titanio dei tubi della lega di ASTM B338 | Il produttore Test Certificate As per EN10204 3,1, certificato della prova di laboratorio di 3,2/da NABL ha approvato il laboratorio. /Nell'ambito dell'agenzia di ispezione dei terzi come lo SGS, il TUV, DNV, LLOYDS, ABS ecc |
Composizione chimica
Elemento | Composizione chimica % | ||||||||
Grado 1 | Grado 2 | Grado 3 | Grado 5 | Grado 7 | Grado 9 | Grado 11 | Grado 12 | Grado 23 | |
Azoto, massimo | 0,03 | 0,03 | 0,05 | 0,05 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 |
Carbonio, massimo | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 |
Idrogeno, massimo | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,0125 |
Ferro, massimo | 0,20 | 0,30 | 0,30 | 0,40 | 0,30 | 0,25 | 0,20 | 0,30 | 0,25 |
Ossigeno, massimo | 0,18 | 0,25 | 0,35 | 0,20 | 0,25 | 0,15 | 0,18 | 0,25 | 0,13 |
Alluminio | … | … | … | 5.5-6.75 | … | 2.5-3.5 | … | … | 5.5-6.5 |
Vanadio | … | … | … | 3.5-4.5 | … | 2.0-3.0 | … | … | 3.5-4.5 |
Latta | … | … | … | … | … | … | … | … | … |
Rutenio | … | … | … | … | … | … | … | … | … |
Palladio | … | … | … | … | 0.12-0.25 | … | 0.12-0.25 | … | … |
Molibdeno | … | … | … | … | … | … | … | 0.2-0.4 | … |
Cromo | … | … | … | … | … | … | … | … | … |
Nichel | … | … | … | … | … | … | … | 0.6-0.9 | … |
Niobio | … | … | … | … | … | … | … | … | … |
Ziconium | … | … | … | … | … | … | … | … | … |
Silicio | … | … | … | … | … | … | … | … | … |
Residui, massimi ciascuno | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
Residui, totale massimo | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 |
Titanio | equilibrio | equilibrio | equilibrio | equilibrio | equilibrio | equilibrio | equilibrio | equilibrio | equilibrio |
Proprietà meccaniche
Resistenza alla trazione di ASTM B338 dei tubi di titanio
Grado | Resistenza alla trazione, min | Carico di snervamento (0,2% contrappesi) | Allungamento 2 dentro. o 50 millimetri | |||||
min | massimo | |||||||
Ksi | (Mpa) | Ksi | (Mpa) | Ksi | (Mpa) | min % di lunghezza del calibro | ||
Grado 1 | 35 | (240) | 25 | (170) | 45 | (310) | 24 | |
Grado 2 | 50 | (345) | 40 | (275) | 65 | (450) | 20 | |
Grado 3 | 65 | (450) | 55 | (380) | 80 | (550) | 18 | |
Grado 5 | 130 | (895) | 120 | (828) | … | … | 10 | |
Grado 7 | 50 | (345) | 40 | (275) | 65 | (450) | 20 | |
Grado 9 | 90 | (620) | 70 | (483) | 45 | … | 15 | |
Grado 11 | 35 | (240) | 25 | (170) | … | (310) | 24 | |
Grado 12 | 70 | (483) | 50 | (345) | … | … | 18 | |
Grado 23 | 120 | (828) | 110 | (759) | … | … | 10 |
Norme di titanio della tubatura del grado 5 | ASTM B338/ASME SB338 |
---|---|
Dimensione di titanio del tubo senza saldatura del grado 5 | 3,35 millimetri OD a 101,6 millimetri OD |
Dimensione saldata della metropolitana del grado 5 di titanio | 6,35 millimetri OD a 152 millimetri OD |
Swg di titanio della tubatura del grado 5 della lega & Bwg | Swg 10., Swg 12., Swg 14., Swg 16., Swg 18., Swg 20. |
Spessore della parete di titanio della metropolitana del grado 5 della lega di ASME SB338 | 0,020" – 0,220", (spessori della parete speciali disponibili) |
Ti. Lunghezza della tubatura del grado 5 della lega | Singola metropolitana casuale, standard & del taglio casuale e doppia di lunghezza |
Rivestimento di titanio della tubatura del grado 5 della lega di ASME SB338 | Lucidato, AP (temprato & marinato), SEDERE (luminose & temprate), MF |
Forma | Inclinazione “di U”, cavità, idraulico, LSAW, caldaia, metropolitana diritta, bobina della metropolitana, rotondo, rettangolare, quadrato ecc |
Tipi di tubature di titanio di UNS R56400 | Senza cuciture, ERW, EFW, metropolitana/tubatura saldate e fabbricate |
Estremità di titanio della metropolitana di UNS R56400 | Estremità normale, estremità smussata, metropolitana calpestata |
Marcatura | Tutta la tubatura di titanio di ASTM B338 Gr 5 è segnata come segue: Norma, grado, OD, spessore, lunghezza, no. di calore (o secondo la richiesta del cliente.) |
Applicazione & usi della metropolitana di titanio del grado 5 | Metropolitana di olio, tubo a gas, metropolitana fluida, metropolitana di caldaia, metropolitana dello scambiatore di calore, |
Servizio a valore aggiunto | Tiraggio & espansione secondo la dimensione & lunghezza richiesta, (elettrotipia & annuncio pubblicitario) ecc. temprato & marinato polacco lavorare, di piegamento. |
Specializzi dentro | Metropolitana capillare di ASTM B338 Gr 5 di titanio & l'altro Odd Size Scambiatore di calore della lega del Gr 5 & metropolitana del condensatore |
Certificato di prova | Produttore Test Certificate Certificato della prova di laboratorio dal governo. Laboratorio approvato. Nell'ambito di ispezione dei terzi |
|
|
Possiamo anche tagliare, filo e metropolitana della lega della scanalatura gr. 5 per rispondere alle vostre specifiche. ANSI di titanio ASME B36.10, B36.19, B2.1 di dimensione della metropolitana del grado 5 |
Il titanio è un elemento da costruzione in metallo importante sviluppato negli anni 50, che ampiamente usato in vari campi a causa della loro resistenza della corrosione ad alta resistenza e buona ed alta resistenza al calore. La prima lega di titanio pratica è lega di Ti-6Al-4V che si è sviluppata con successo nel 1954. dovuto la sue resistenza al calore, forza, plasticità, durezza, foggiabilità, saldabilità, resistenza della corrosione e biocompatibilità. Si è trasformato nella lega della nave ammiraglia nell'industria di titanio della lega e la quantità di questa lega usata ha rappresentato 75% - 85% di tutte le leghe di titanio. Molte altre leghe di titanio possono essere considerare come le modifiche della lega di Ti-6Al-4V.
Applicazioni
