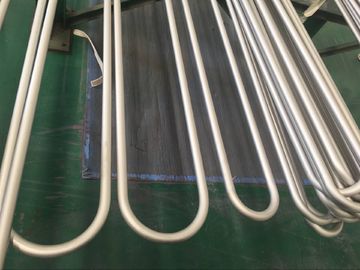

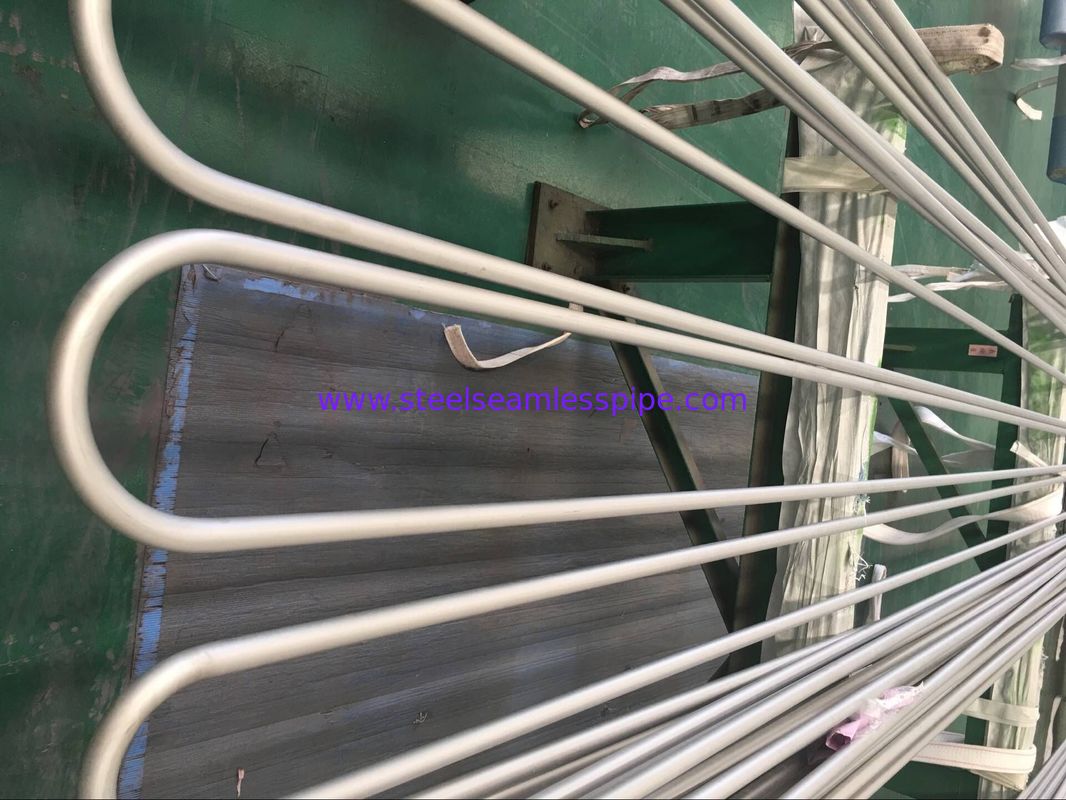

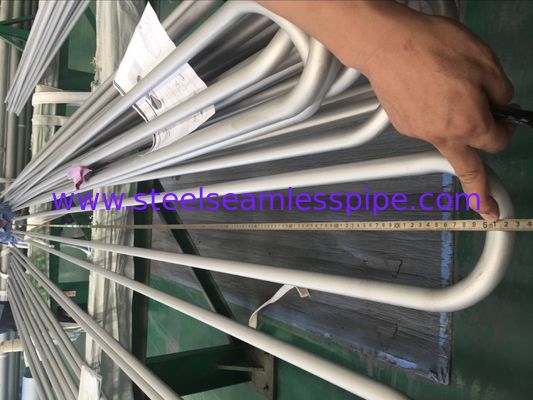

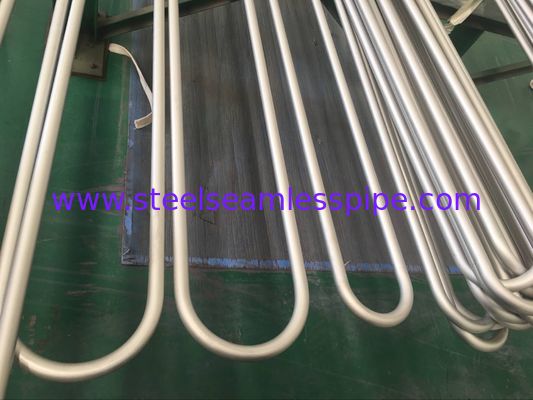

ASME SA213/SA213M-2013a, TP904L / UNS NO8904 Tubo di piegatura in acciaio inossidabile 19.05 MM X 1.65 MM
Gruppo YUHONGsi occupa da più di 25 anni di tubi e tubi in acciaio inossidabile austenitico, acciaio in lega di nichel (Hastelloy, Monel, Inconel, Incoloy) senza saldature e saldature,ogni anno vendere più di 80000 tonnellate di tubi e tubi di acciaioI nostri clienti coprono già più di 45 paesi, come Italia, Regno Unito, Germania, Stati Uniti, Canada, Cile, Colombia, Arabia Saudita, Corea, Singapore, Austria, Polonia, Francia, ...e oLa filiale del gruppo e la fabbrica sono già state approvate da:L'ABS, DNV, GL, BV, PED 97/23/CE, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004.
Caratteristiche:
- La piegatura in "U" è effettuata mediante lavorazione a freddo.

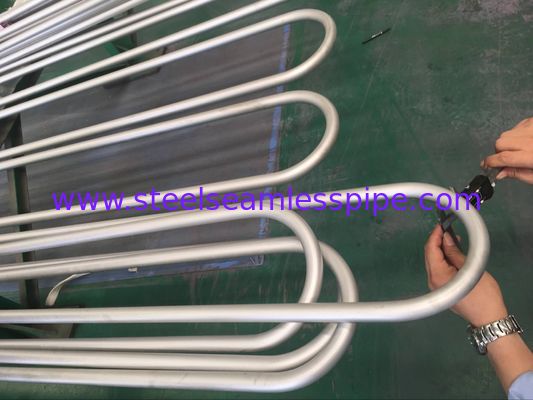

- La curvatura in "U" viene effettuata fino al raggio richiesto secondo i disegni del cliente.
- La parte di piegatura e la gamba da sei pollici sono alleviate dallo scaldamento a resistenza.
- Il gas inerte (argon) viene attraversato alla portata richiesta per evitare l'ossidazione in ID.

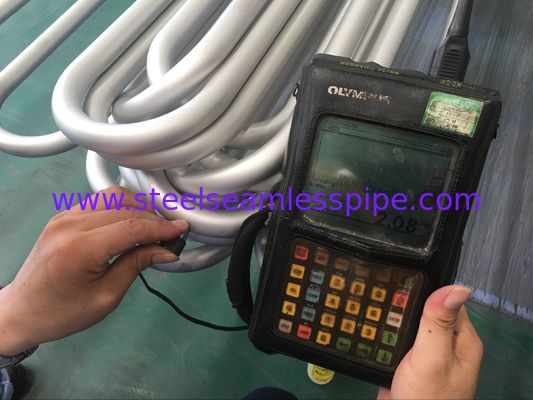

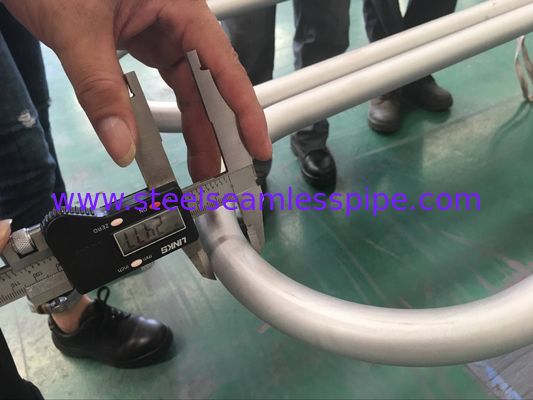

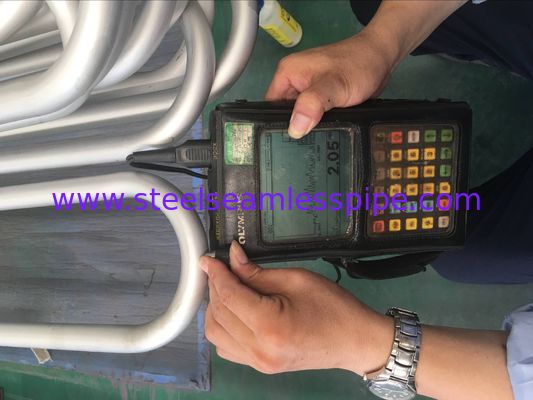

- Il raggio viene controllato per la sua OD e per l'assottigliamento delle pareti con la specifica raccomandata.
- Le proprietà fisiche e la micro-struttura sono controllate in tre posizioni diverse.
- L'ispezione visiva per le onde e le crepe è effettuata con il test del penetrante colorante.
- Ogni tubo viene quindi sottoposto a prova idroelettrica alla pressione raccomandata per verificare la presenza di perdite.
- Il test con palla di cotone è fatto per verificare la pulizia del tubo.
- Successivamente decapitato, essiccato, contrassegnato e confezionato.
- Tutte le procedure sono rigorosamente seguite secondo TEMA "C" e ASTM A-688.
Tubo a piega a ULe apparecchiature per scambiatori di calore basate su
L'acciaio inossidabile senza cuciture è essenziale in un settore strategicamente importante e
campi critici --- nucleare e petrochimico costruzione di macchine.
YUHONG SPECIAL STEELIniziare a produrre tubo di piegatura U dal 2006, fino ad ora già fornire più di
30.000 tonnellate di tubi in acciaio inossidabile per 35 paesi.
Il tubo U-Bend è conforme alle seguenti norme:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Classe di acciaio:
|
Ferrite
|
Austenite
|
Doppia struttura
|
Super Duplex
|
Altre sostanze chimiche
|
Titanio
|
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2
|
I tubi di altre leghe e acciai possono essere prodotti su accordo.
Requisiti tecnici:
Specifica standard per i tubi dritti per la piegatura:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269, ecc..
Marcatura:Prima di piegare con la macchina di marcatura su tutta la lunghezza del tubo (sezione piegata dopo il calore)
Trattamento senza marcatura)
Nota:La marcatura è anche possibile dopo la piegatura delle parti rette del tubo a piegatura U.

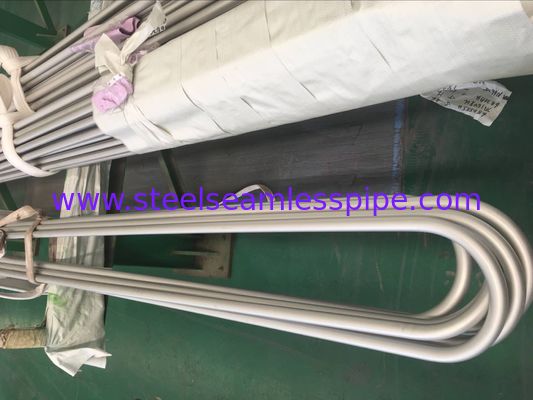

tubi a piega a U:
- TEMA RCB 2.31 Standard Of The Tubular Exchanger Manufacturers Association (novema edizione).
- ASTM A688/ASME SA688 Specifica standard per tubi saldatissimi resistenti alla corrosione austenitica
Classe di acciaio destinata alle caldaie per acqua da alimentazione.
- ASTM B163/ASME SA163 Requisiti tecnici standard per tubi di nichel e lega di nichel
Condensatori e scambiatori di calore.
- Le specifiche del cliente.
Radio di piegatura:Da 1,5*OD ((Diametro esterno) a 1500 mm
Quando si ordinano tubi con raggio inferiore o uguale a 1,5*OD, è necessario concordare la precisione della geometria.
Lunghezza massima dei tubi dritti: ((Prima della piegatura): 35000 mm.

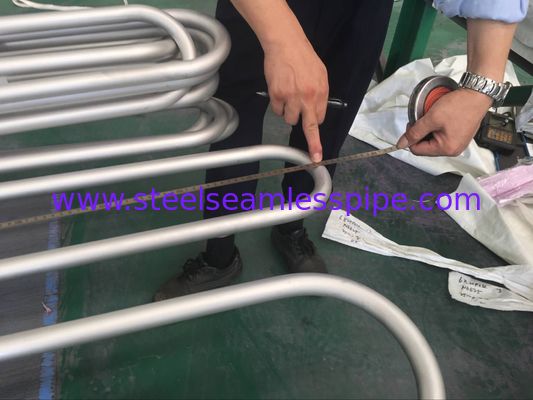

Lunghezza delle gambe:Min 1 metro, massimo 16500 mm (per il massimo R=1500 mm)
Nota:Altre dimensioni sono disponibili su accordo.
Trattamento termicoStresso alleviato dopo la piegatura in U (area di piegatura più 300 mm per ciascuna gamba).
Prova idrostatica dopo la piegatura in U: Pressione massima di prova 600 bar, immersione di 10 secondi con
Acqua dematerializzata, pulizia dell'aria compressa dopo l'idrotest.

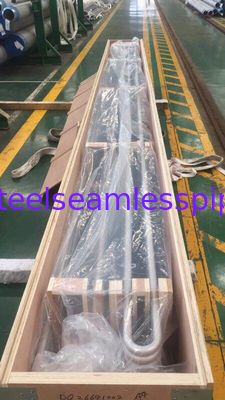

Imballaggio: In scatole di legno prefuminate di dimensioni corrispondenti per il trasporto di
lunghezza, raggio, diametro, secondo i requisiti PO e avvolto in polietilene
pellicole con tappi di plastica morbida su entrambe le estremità del tubo.
Alcune delle prove di qualità effettuate da noi includono:
| Prova di corrosione |
Eseguito solo su richiesta specifica del cliente |
| Analisi chimica |
Prova effettuata secondo gli standard di qualità richiesti |
| Prova distruttiva/meccanica |
Tensile, durezza, appiattimento, fiamma, flange. |
| Provate di piegatura inversa e di piegatura a piana |
Eseguito in piena conformità con le norme pertinenti e le norme ASTM A-450 e A-530, che garantisce l'espansione, la saldatura e l'uso senza problemi alla fine del cliente |
| Test di corrente di cratera |
Realizzato per rilevare le omogeneità nel sottosuolo utilizzando il sistema di prova digitale dei segni di difetto |
| Prova idrostatica |
Test idrostatici al 100% effettuati secondo le norme ASTM-A 450 per il controllo delle perdite di tubi e pressione massima sopportabile 20Mpa/7s. |
| Prova di pressione dell'aria |
Per verificare eventuali prove di perdita di aria |
| Ispezione visiva |
Dopo la passivazione, ogni singola lunghezza di tubi e tubi viene sottoposta a un'attenta ispezione visiva da parte di personale qualificato per rilevare difetti superficiali e altre imperfezioni |
Test complementari:Oltre alle prove di cui sopra, effettuiamo anche prove supplementari sui prodotti fabbricati.
- Test di corrente di cratera
- Esame dell'O.P.
- Test radiografici
|
- Prova di corrosione
- Microtesting
- Macro-test
|
- Test di IGC
- Prova ad ultrasuoni
- Test di penetrazione liquida
|
