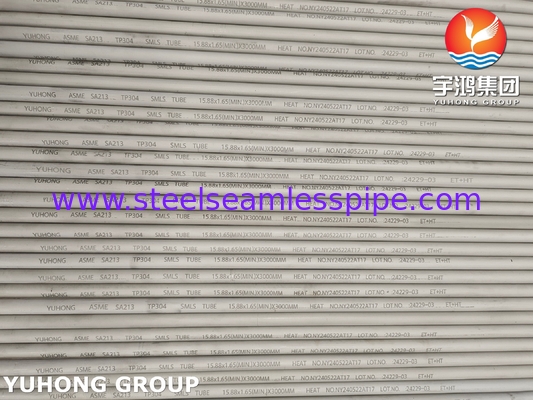

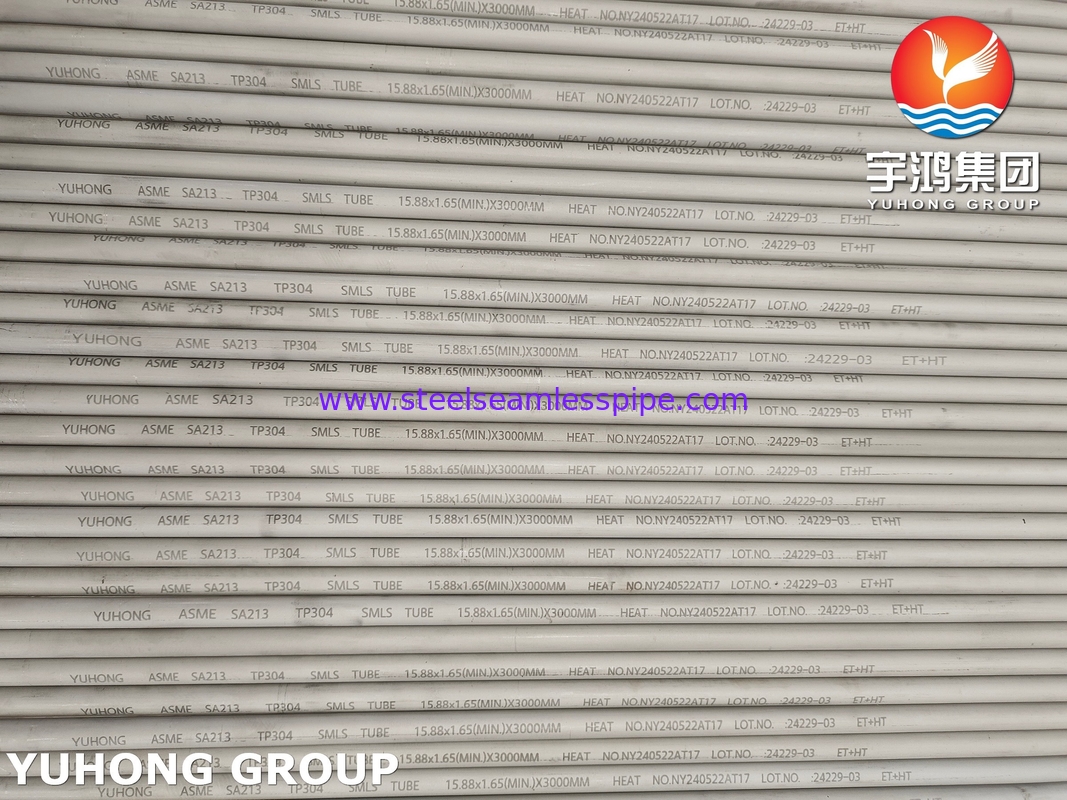

Tubo senza saldatura in acciaio inossidabile ASME SA213 TP304 per caldaia
ASME SA213 TP304 (UNS S30400) è uno standard per tubi senza saldatura in acciaio inossidabile austenitico specificamente designato per caldaie, surriscaldatori e scambiatori di calore. Questa specifica copre tubi con spessore minimo della parete che operano in ambienti ad alta temperatura e alta pressione dove la resistenza alla corrosione e l'integrità meccanica sono fondamentali.
Yuhong Group Co., Ltd. fornisce tubi senza saldatura ASME SA213 TP304 con piena tracciabilità del materiale e supporto per ispezioni di terze parti (ABS, DNV, BV, PED, GOST). Con oltre 25 anni nella produzione di tubi in acciaio inossidabile austenitico e leghe di nichel, manteniamo una particolare competenza nelle applicazioni di tubi per caldaia dove il controllo della dimensione del grano e i parametri di ricottura di soluzione influenzano direttamente la vita utile.
Composizione Chimica (ASTM A213 / ASME SA213)
| Elemento |
Composizione (%) |
Requisito Standard |
| Carbonio (C) |
≤ 0.08 |
Max |
| Manganese (Mn) |
≤ 2.00 |
Max |
| Fosforo (P) |
≤ 0.045 |
Max |
| Zolfo (S) |
≤ 0.030 |
Max |
| Silicio (Si) |
≤ 1.00 |
Max |
| Cromo (Cr) |
18.0 - 20.0 |
Intervallo |
| Nichel (Ni) |
8.0 - 11.0 |
Intervallo |
Designazione UNS: S30400 | Werkstoff NR: 1.4301 | GB Equivalente: 06Cr19Ni10
Proprietà Meccaniche (Come ricotto in soluzione)
| Proprietà |
Valore |
Requisito |
| Resistenza alla trazione (min) |
515 MPa (75 ksi) |
ASTM A213 |
| Resistenza allo snervamento (min) |
205 MPa (30 ksi) |
0.2% offset |
| Allungamento (min) |
35% (in 2 pollici o 50 mm) |
Longitudinale |
| Durezza (max) |
192 HBW / 90 HRB |
Brinell / Rockwell |
| Temp. Trattamento di soluzione |
1040°C (1900°F) min |
Tempra ad acqua o raffreddamento rapido |
Fonte: requisiti della specifica ASTM A213 / ASME SA213
Processo di Produzione e Controllo Qualità
Percorso di Produzione
- Processo: Senza saldatura - laminato a caldo o a freddo, come specificato
- Trattamento Termico: Ricottura di soluzione richiesta per tutti i tubi TP304; controllo della dimensione del grano secondo ASTM E112
- Finitura Superficiale: Opzioni decapate, ricotte brillanti o lucidate disponibili
Test Obbligatori (Secondo ASME SA213)
Ogni lotto di tubi è sottoposto alle seguenti ispezioni:
- Analisi della composizione chimica con verifica PMI (Positive Material Identification)
- Prova di trazione - conferma della resistenza alla trazione e allo snervamento
- Prova di durezza - Brinell o Rockwell secondo specifica
- Prova di appiattimento - verifica la duttilità e la solidità
- Prova di svasatura - valuta la lavorabilità per l'espansione del tubo
- Prova idrostatica o prova elettrica non distruttiva (correnti parassite / ultrasuoni)

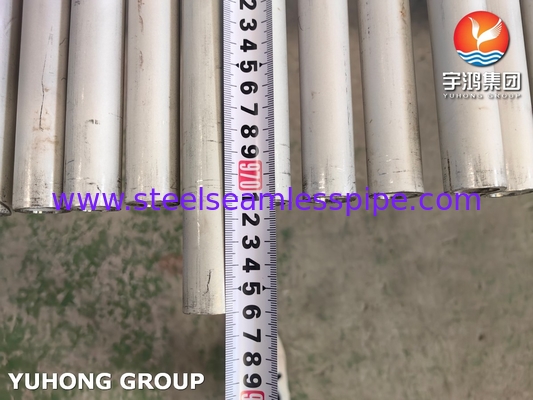

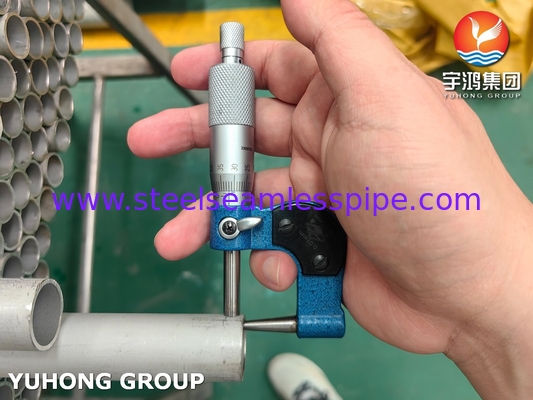

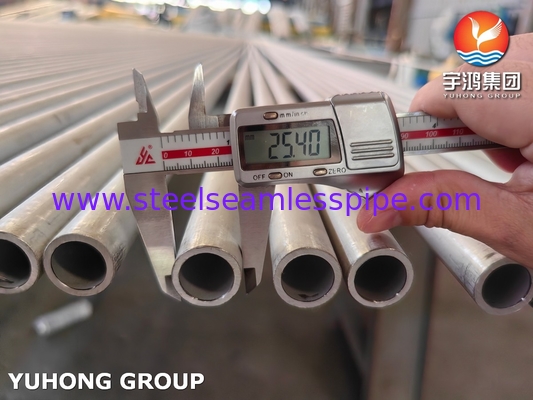

- Ispezione dimensionale - verifica delle tolleranze di diametro esterno, spessore parete, lunghezza
- Prova di corrosione intergranulare - quando specificato nell'ordine di acquisto
Considerazioni Critiche di Produzione
- La temperatura di ricottura di soluzione deve raggiungere un minimo di 1040 °C per garantire la completa dissoluzione dei carburi e una resistenza alla corrosione ottimale
- Il raffreddamento rapido (tempra ad acqua) è essenziale per prevenire la sensibilizzazione e mantenere la resistenza alla corrosione intergranulare
- La lavorazione a freddo fornisce tolleranze dimensionali più strette: ±0.10 mm per diametro esterno < 25.4 mm, ±0.15 mm per 25.4-38.1 mm
Capacità di Produzione Supplementare
Yuhong Group offre supporto di produzione integrato per assemblaggi completi di scambiatori di calore e tubi per caldaia:
| Componente / Servizio |
Capacità / Disponibilità Grado |
| Tubi a U |
Raggio personalizzato, fino a 15.24 m di lunghezza gamba |
| Pacco Tubi |
Assemblaggio completo con piastre tubiere e deflettori |
| Piastre Tubiere |
Acciaio al carbonio, acciaio inossidabile, gradi legati |
| Deflettori / Piastre di Supporto |
Foratura e lavorazione personalizzate |
| Tubi alettati |
Superficie aumentata per l'efficienza del trasferimento di calore |
| Testa / Condotto |
Componenti di recipienti a pressione |
| Certificazione MTC |
EN 10204 3.1 o 3.2 con TPI (BV, SGS, DNV, ABS) |
L'azienda fornisce assemblaggi completi di parti a pressione con compatibilità di materiale tra tutti i componenti dello scambiatore di calore, garantendo un coordinamento metallurgico e dimensionale coerente.
Ambito Dimensionale (ASME SA213)
| Parametro |
Intervallo |
| Diametro Esterno |
3.2 mm - 127 mm (1/8″ - 5″) |
| Spessore Parete |
0.4 mm - 12.7 mm (0.015″ - 0.500″) parete minima |
| Lunghezza |
Personalizzata fino a 32 metri (dritta); disponibile a U |
Secondo la specifica ASME SA213 - dimensioni al di fuori di questo intervallo possono essere fornite con accordo speciale
Ambito di Applicazione
I tubi senza saldatura ASME SA213 TP304 sono specificati per:
- Tubi per caldaia - sezioni di surriscaldamento di caldaie ad acqua e a tubi di fumo
- Scambiatori di calore - design a fascio tubiero, a U, e a piastra tubiera fissa
- Condensatori - condensatori a superficie di vapore e sistemi ausiliari
- Recipienti a pressione - tubazioni interne per servizio ad alta temperatura
- Impianti petrolchimici - scambiatori di processo e tubi di reforming
- Generazione di energia - impianti convenzionali e a ciclo combinato
- Servizio di raffineria - trasferimento di calore unità grezzo e sottovuoto
Limitazione di temperatura: Servizio intermittente fino a 870 °C; servizio continuo fino a 920°C (resistenza all'ossidazione ridotta sopra 800°C)
Domande Tecniche Frequenti
In che modo il TP304 differisce dal TP304L per il servizio in caldaia?
La differenza nel contenuto di carbonio è la chiave: il TP304 ha un massimo di 0.08% di C (maggiore resistenza a temperature elevate), mentre il TP304L ha un massimo di 0.035% di C (migliore saldabilità). Per applicazioni in caldaia sopra i 525°C, il TP304 è preferito perché il contenuto di carbonio contribuisce alla resistenza allo scorrimento ad alta temperatura; il 304L potrebbe non soddisfare i requisiti minimi di resistenza a temperature elevate.
Qual è la temperatura di ricottura di soluzione specificata per SA213 TP304?
ASME SA213 richiede un trattamento di soluzione a una temperatura minima di 1040°C (1900°F), seguito da un raffreddamento rapido (acqua o altri mezzi di tempra rapidi) per mantenere la resistenza alla corrosione e prevenire la sensibilizzazione.
