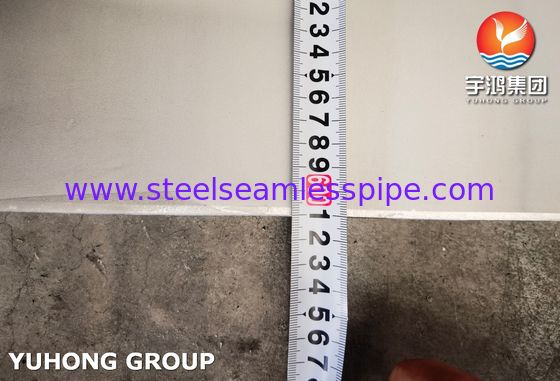

Tubo saldato in acciaio inossidabile ASTM A358 TP316L decapato e ricotto

Tubo saldato in acciaio inossidabile ASTM A358 TP316L decapato e ricotto

ASTM A358 la specifica copre tubi in acciaio inossidabile al cromo nichel austenitico saldati per fusione elettrica, adatti per progetti industriali come progetti di trasporto di fluidi corrosivi ad alta temperatura e alta pressione, ambienti sanitari per uso alimentare e ingegneria marittima. La resistenza alla trazione del materiale ASTM A358/ASME SA358 TP316L è ≥ 485 MPa, il limite di snervamento è ≥ 170 MPa, l'allungamento è ≥ 35% (lunghezza di riferimento 50 mm) e la durezza HB è ≤ 217 (dopo trattamento di soluzione). È adatto per acido solforico diluito, acido acetico, acido fosforico, soluzioni di cloruri a temperatura ambiente e ambienti ad alta temperatura con temperatura di utilizzo continuo ≤ 870 ℃.

Composizione chimica dell'acciaio inossidabile ASTM A358 TP316L %

Requisiti di fabbricazione e collaudo dei tubi saldati in acciaio inossidabile ASTM A358 TP316L

1. Processo di produzione

• Metodo di saldatura: saldatura su un lato o su entrambi i lati sotto protezione di gas inerte
• Trattamento post-saldatura: È richiesto un trattamento di soluzione con raffreddamento rapido a 1050-1120 ℃ e il cordone di saldatura viene decapato e passivato secondo lo standard ASTM A380

     2. Controllo di qualità

• Prove non distruttive: Eseguire il 100% di prove radiografiche (RT) o prove a ultrasuoni (UT) secondo ASTM E164/E213; Eseguire prove di penetrazione della saldatura (PT) secondo ASTM E165

• Prova di pressione: Eseguire una prova di pressione idraulica di ≥ 1,5 volte la pressione di progetto secondo i requisiti generali di ASTM A450

• Qualità della superficie: Assicurare l'assenza di difetti come crepe o mancanza di fusione e la parete interna deve avere una transizione liscia




Confronto tra acciaio inossidabile ASTM A358 TP316L e ASTM A312 TP316L

Processo di fabbricazione ASTM A358 e trattamento della saldatura

Lo standard ASTM A358 classifica i tubi in acciaio in diversi gradi in base ai processi di saldatura e post-trattamento:

1. CLASSE 1:

• Processo: metodo di saldatura automatizzato, senza aggiunta di metallo d'apporto.
• Trattamento della saldatura: ispezione radiografica al 100% (RT) di entrambe le superfici interne ed esterne della saldatura + trattamento termico di soluzione dell'intero tubo saldato.
• Caratteristiche: grado di altissima qualità, adatto alle condizioni operative più esigenti.

2. CLASSE 3:

• Processo: metodo di saldatura automatizzato, con o senza aggiunta di metallo d'apporto.
• Trattamento della saldatura: trattamento termico di soluzione dell'intero tubo saldato.
• Caratteristiche: il grado più comune, adatto alla maggior parte degli ambienti ad alta temperatura e corrosivi.

3. CLASSE 5:

• Processo: metodo di saldatura automatizzato, con aggiunta di metallo d'apporto.
• Trattamento della saldatura: nessun trattamento termico richiesto per la saldatura (condizione come saldato). La consegna nella condizione come saldato è consentita.
• Caratteristiche: limitato a specifici ambienti chimici in cui la corrosività è insufficiente per causare corrosione intergranulare; non raccomandato per ambienti corrosivi o ad alta temperatura.

4. CLASSE 7:

• Processo: simile alla Classe 1, ma senza ispezione radiografica.
• Trattamento della saldatura: trattamento termico di soluzione dell'intero tubo saldato.
• Caratteristiche: un compromesso tra la Classe 1 (nessun test radiografico) e la Classe 3 (nessun metallo d'apporto).

5. CLASSE 10:

• Processo: processo di saldatura su entrambi i lati (ad es. TIG), tipicamente con aggiunta di metallo d'apporto.
• Trattamento della saldatura: è richiesta l'ispezione radiografica al 100% della saldatura e l'intero tubo saldato subisce un trattamento termico di soluzione.
• Caratteristiche: qualità paragonabile alla Classe 1, ma con saldatura su entrambi i lati, con conseguente qualità della saldatura superiore.

Applicazione dei tubi saldati in acciaio inossidabile ASTM A358 TP316L

• Industria chimica: Il tubo saldato in acciaio inossidabile ASTM A358 TP316L è adatto per sistemi di diluizione dell'acido solforico concentrato grazie alla sua forte resistenza alla corrosione da acido solforico; Grazie alla sua resistenza alla corrosione da stress da ioni cloruro, è adatto per tubazioni di salamoia nell'ingegneria cloro-alcalina.
• Campo energetico: Il tubo saldato in acciaio inossidabile ASTM A358 TP316L può essere utilizzato per tubazioni di desalinizzazione dell'acqua nelle centrali nucleari, a condizione che sia richiesto il controllo del basso contenuto di cobalto. Può anche essere utilizzato per sistemi di raffreddamento ad acqua di mare su piattaforme offshore.
• Alimentare e farmaceutico: Il tubo saldato in acciaio inossidabile ASTM A358 TP316L con rugosità superficiale interna Ra ≤ 0,8 μ m può essere utilizzato per la pulizia CIP/SIP delle tubazioni e può anche essere utilizzato come terreno di coltura per bioreattori per il trasporto.
