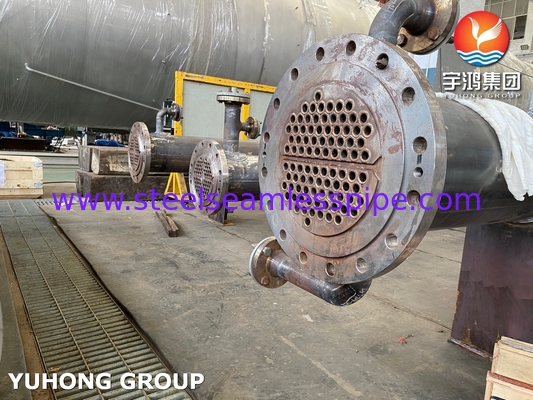

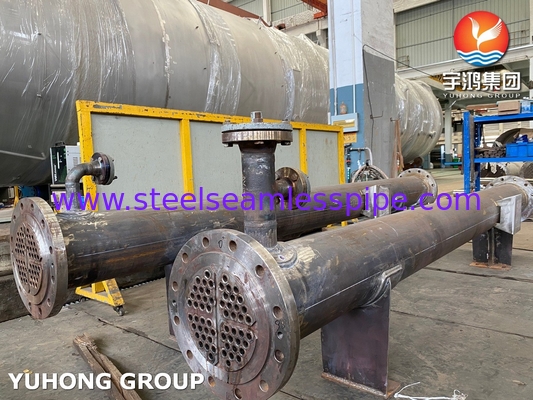

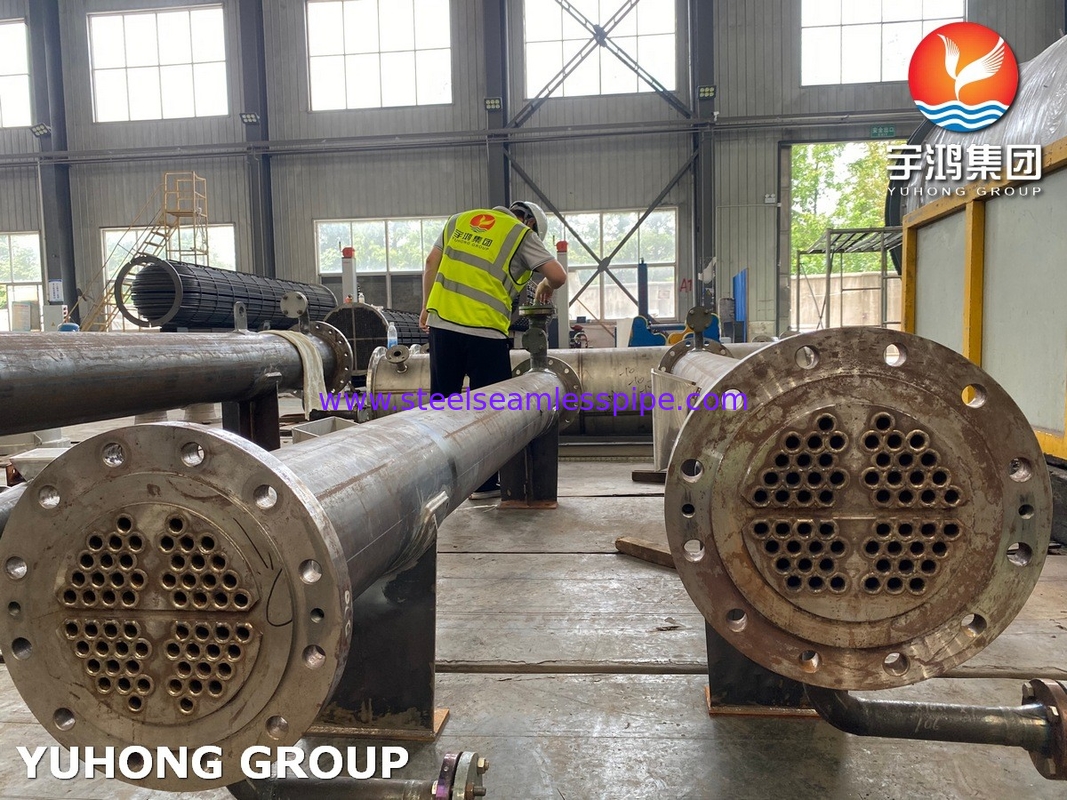

Conchiglia e scambiatore di calore per tubi ASME Sezione VIII Divisione 1 U Stamp Certificato

Scambiatore di calore a fascio tubiero Certificato U Stamp ASME Sezione VIII Divisione 1

• ​​Durata​​: I tubi in SS31803 resistono alla criccatura da corrosione sotto tensione da cloruri (SCC) in ambienti aggressivi.
• ​​Tracciabilità​​: MTC (Mill Test Certificates) completi per tutti i materiali.
• ​​Conformità Globale​​: Conforme agli standard ASME, PED 2014/68/EU e EN 13445.

Tubi SS31803 e Shell SA-106 Grado B Costruzione Materiale​​

• ​​Shell​​: Acciaio al carbonio ASME SA106 Grado B (resistenza alle alte temperature/pressioni).
• ​​Tubi​​: Acciaio inossidabile duplex ASTM SA789 UNS S31803 (resistenza superiore alla corrosione da cloruri, ideale per applicazioni marine/chimiche).
• ​​Componenti Critici​​:
  • ​​Piastra Tubiera​​: SA266-4N + SS31803 placcato (design a doppio strato anticorrosione).
  • ​​Deflettori/Piastre di Supporto​​: Acciaio al carbonio SA516-70 (elevata integrità strutturale).
  • ​​Flange e Elementi di Fissaggio​​: Bulloni prigionieri e dadi SA193-B7/SA194-2H (filettatura ad alta resistenza conforme ASME).

​

​​Conformità ASME Sezione VIII Divisione 1​​

• Tracciabilità completa dei materiali e dei processi di fabbricazione.
• Testato a pressione pari a 1,5× la pressione di progetto con metodi idrostatici/pneumatici.

​

​​Design Personalizzabile​​

• ​​​​Configurazioni Opzionali​​: Design a piastra tubiera fissa, a U o a testata flottante.
• ​​Accessori​​: Targhette SA240-304, golfari di sollevamento SA516-70N e boccole di messa a terra SA36 (sicurezza elettrochimica).

​​​Specifiche di Prestazione​​

• ​​Pressione Massima di Progetto​​: 1500 psi (lato shell), 1200 psi (lato tubi).
• ​​Intervallo di Temperatura​​: da -20°C a 350°C.
• ​​Finitura Superficiale​​: 3,2μm Ra per un'efficienza ottimale del trasferimento di calore.
