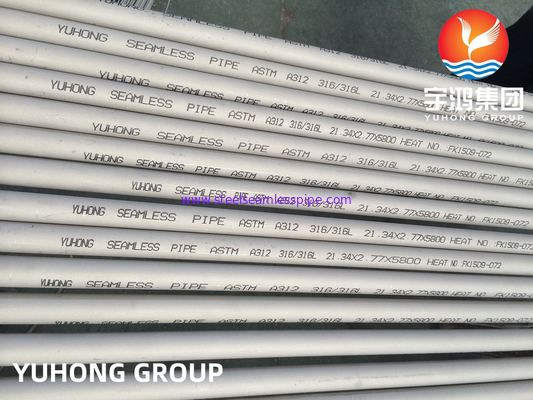

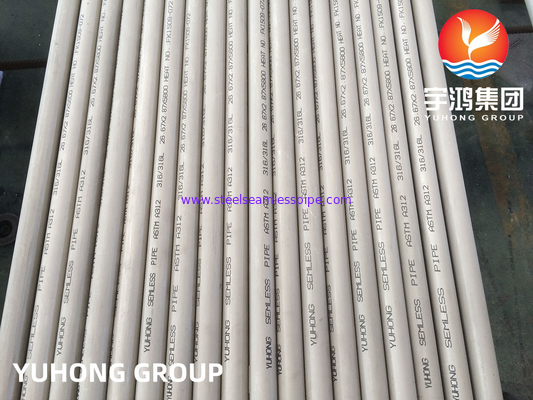

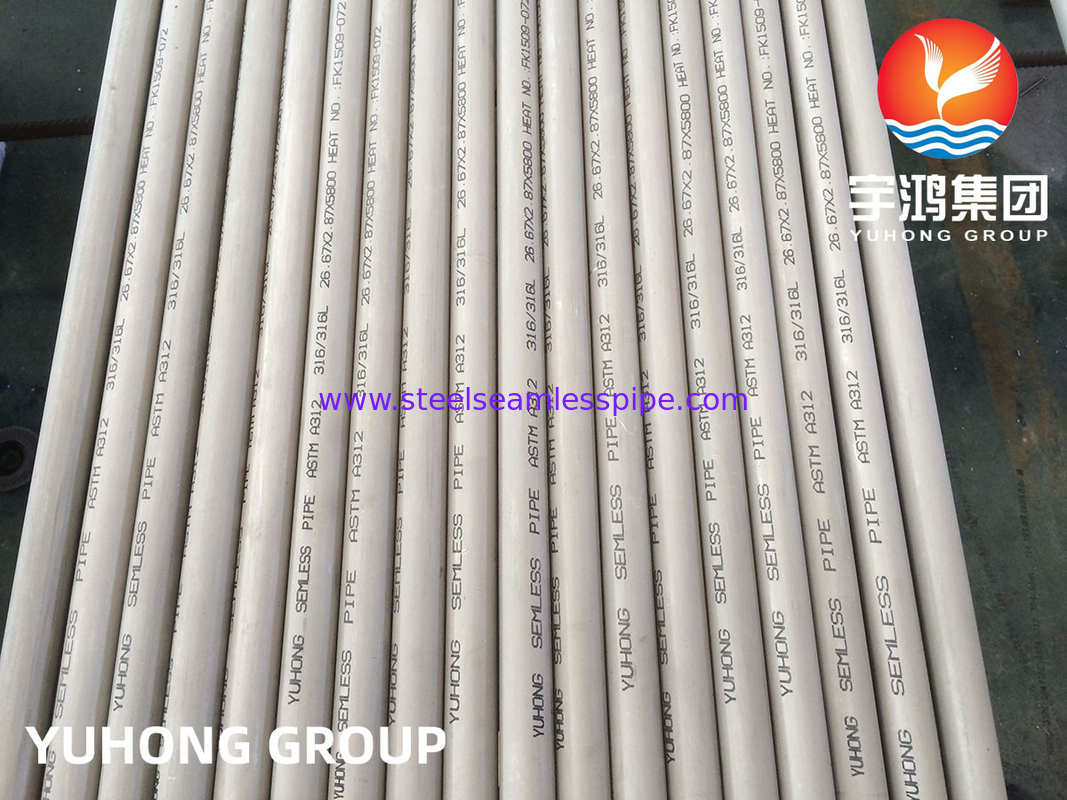

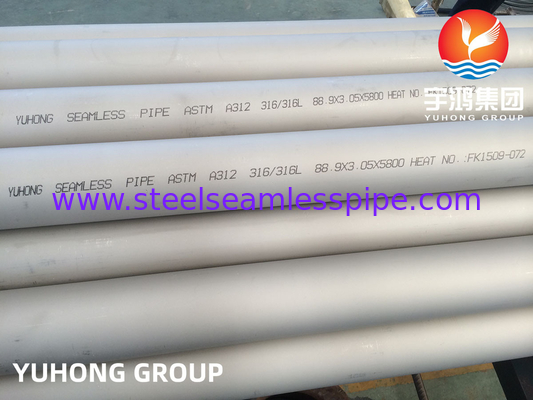

ASME SA312 U Stamp TP316L Tubo senza saldatura (tirato a freddo) resistenza ai cloruri per vasi a pressione

ASME SA312 U Stamp TP316L Tubo senza saldatura (tirato a freddo) resistenza ai cloruri per vasi a pressione

1Tolleranze dimensionali per i tubi

Tolleranze dimensionali ASME SA-999

• Tubi senza cuciture di precisione a freddo secondo ASME SA-999

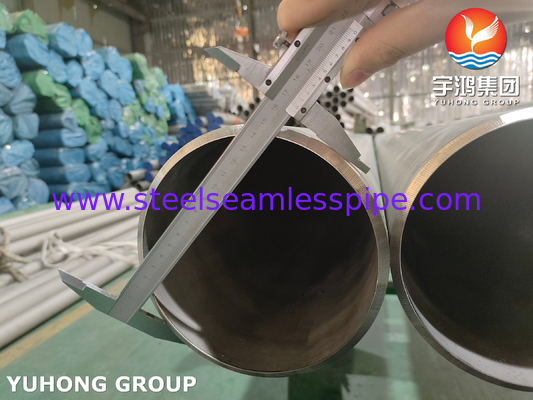

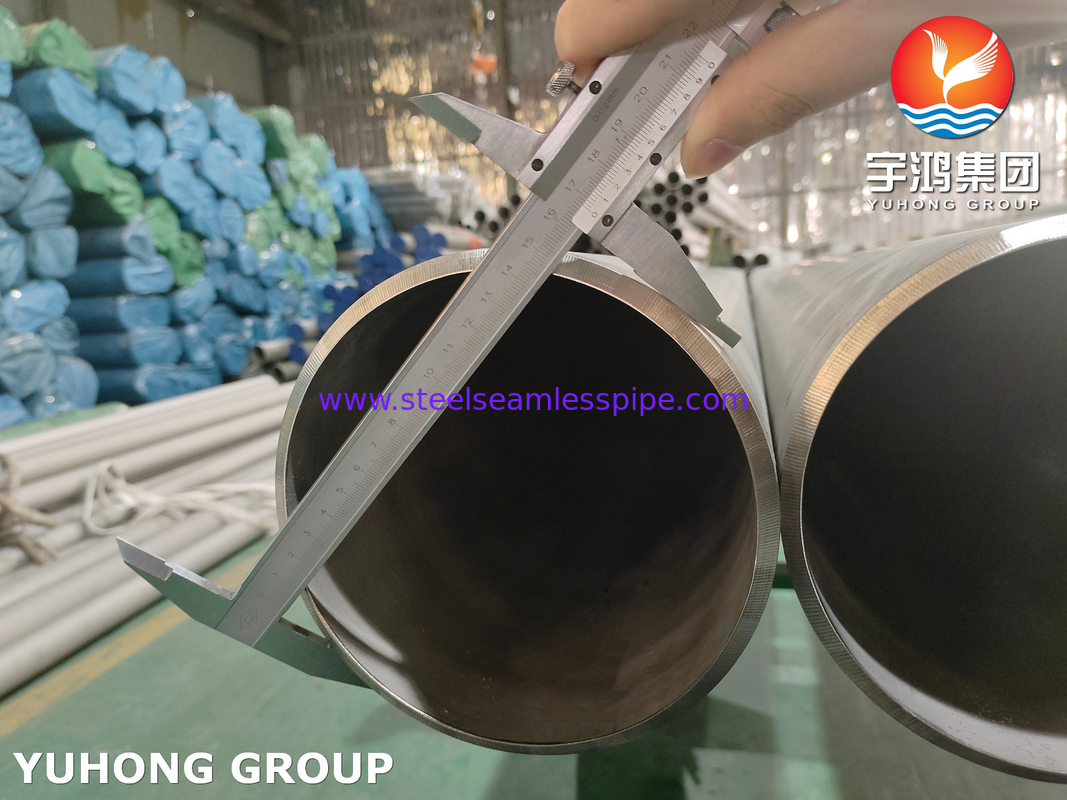

• Tolleranza OD: ±0,10 mm (per OD ≤ 25,4 mm)

• Tolleranza dello spessore della parete: ±10% (minimo ±0,15 mm)

• Dirittura: ≤ 1,5 mm/m lunghezza

2. Certificazione di resistenza alla corrosione

ASTM G48 Metodo A. Conformità alla NACE MR0175/ISO 15156

• Temperatura critica di crepa (CPT): ≥ 48°C (provata secondo il metodo ASTM G48 A)

• Parametri di prova:

  • Soluzione al 6% di FeCl3 a 48±1°C per 72 ore

  • Criteri di accettazione: perdita di peso ≤ 1,0 mdd

• Qualificato per il servizio acido (ambienti H2S) secondo la tabella A della sezione MR0175 della NACE MR0175.20

3Protocollo di garanzia dell' esame non distruttivo (NDE)

A. Prova di pressione idrostatica

• Procedura: ai sensi dell'ASME Sec. VIII UG-99 (m)

• Pressione di prova: 1,5 × pressione di progettazione (MAWP)

• Durata: ≥ 30 minuti ispezione visiva (accettazione di perdite zero)

• Documentazione: modulo ASME U-1 firmato da AI

B. Esame della corrente di Eddy (ET)

• Standard: ASME Sec. V Articolo 8 (Appendice II obbligatorio)

• Copertura: lunghezza del tubo al 100%

• Equipaggiamento: Sistema di sonda a rotazione differenziale

• Calibrazione: set di tubi di calibrazione ASME P3-E2

• Difetto di rigetto: indicazione di perdita della parete ≥ 5%

C. Opzione di prova ad ultrasuoni

• Requisito complementare: SA-688 allegato S4 (tubi in acciaio inossidabile austenitici)

• Metodo: immersione automatica del fascio rettilineo UT

• Criteri: Nessuna indicazione superiore alla curva DAC (20% di riferimento DAC)

• Condizione di attivazione: se specificata dall' ordine dell' acquirente- Sì.
