Tubo senza saldatura ASTM A269 TP316L (Ra≤0.4μm) Ricotto brillante per strumenti di precisione

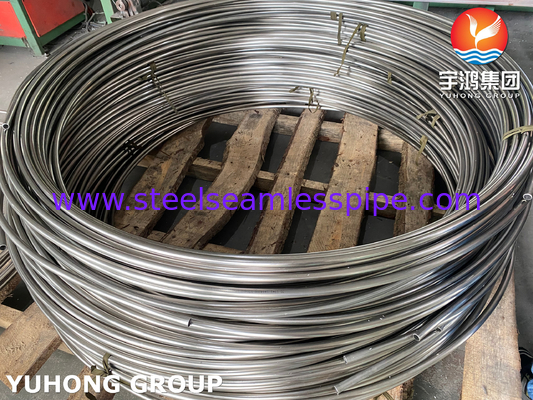

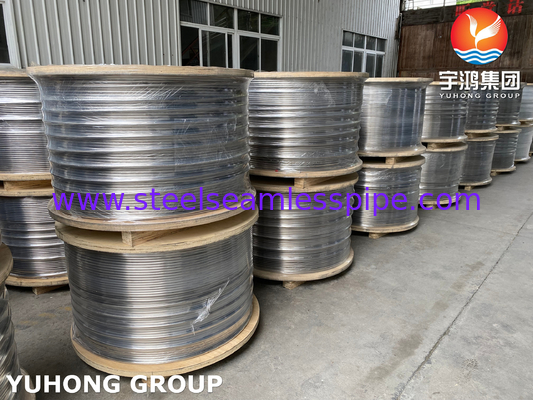

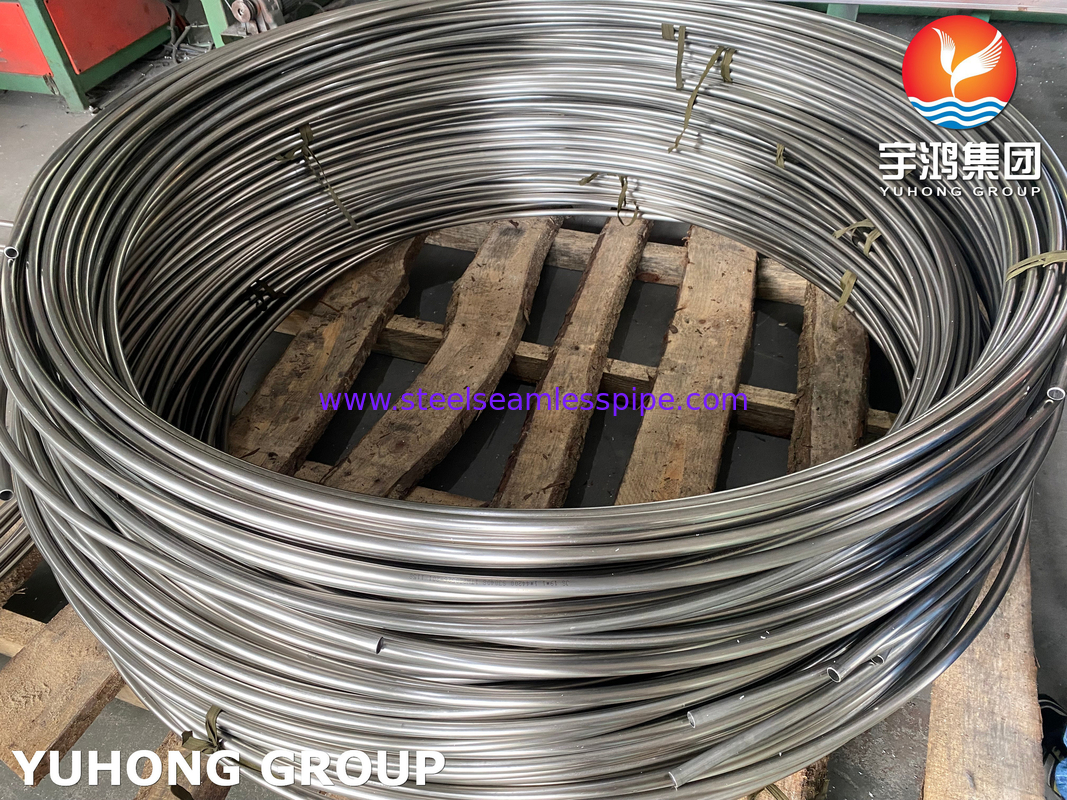

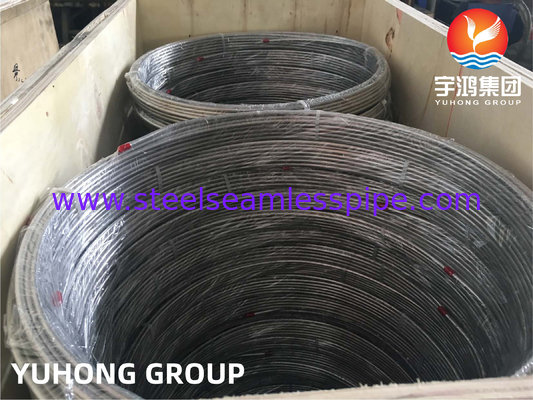

Tubo a serpentina nel settore petrolifero e del gas è un tubo metallico continuo e lungo, avvolto su una bobina di grandi dimensioni. YUHONGI tubi a serpentina in acciaio inossidabile sono altamente versatili e adatti a molteplici operazioni petrolifere e del gas. Sono ampiamente impiegati nelle attività di intervento pozzo nei pozzi petroliferi e del gas, come la registrazione dei pozzi, la stimolazione e le operazioni di controllo della sabbia.
Test meccanico del tubo a serpentina senza saldatura in acciaio inossidabile austenitico ASTM A269 TP316L
Test di svasatura (tubi senza saldatura)
Un provino per lotto di tubi senza saldatura finiti viene prelevato da un'estremità di un tubo per il test di svasatura per valutare l'espandibilità.
Definizione del lotto per i test
Tubi della stessa dimensione nominale, spessore della parete e numero di colata prima del taglio.
Per il trattamento termico in forno a lotti: stessa dimensione, numero di colata e carica del forno.
Per forno continuo o tempra diretta: stessa dimensione, numero di colata e condizioni di lavorazione.
Test di durezza
Due provini per lotto (stessa definizione di lotto del test di svasatura) per il test di durezza Brinell o Rockwell.
Trattamento termico multiplo
I test di svasatura e durezza devono essere eseguiti su ogni colata separatamente quando sono coinvolte più colate.
Test di appiattimento inverso (tubi saldati - per riferimento)
Un provino per 1.500 piedi (460 m) di tubi saldati finiti; campioni da entrambe le estremità se la bobina supera i 1.500 piedi.
Numero massimo di tubi per lotto trattato termicamente
| Dimensione del tubo |
Dimensione massima del lotto |
| OD ≥ 2" (50 mm) & WT ≥ 0.200" (5.08 mm) |
≤ 50 tubi |
| 1" (25 mm) < OD 1" & WT < 0.200" |
≤ 75 tubi |
| OD ≤ 1" (25 mm) |
≤ 125 tubi |
Tabella delle dimensioni del tubo a serpentina senza saldatura in acciaio inossidabile austenitico ASTM A269 TP316L
| Diametro esterno |
BWG |
| 25 |
22 |
20 |
18 |
16 |
14 |
12 |
10 |
| Spessore della parete (mm) |
| 0.508 |
0.71 |
0.89 |
1.24 |
1.65 |
2.11 |
2.77 |
3.4 |
| mm |
pollici |
Peso (kg/m) |
| 6.35 |
1/4 |
0.081 |
0.109 |
0.133 |
0.174 |
0.212 |
- |
- |
- |
| 9.53 |
3/8 |
0.126 |
0.157 |
0.193 |
0.257 |
0.356 |
0.429 |
- |
- |
| 12.7 |
1/2 |
0.214 |
0.263 |
0.356 |
0.457 |
0.612 |
0.754 |
- |
- |
| 15.88 |
5/8 |
0.271 |
0.334 |
0.455 |
0.588 |
0.796 |
0.995 |
- |
- |
| 19.05 |
3/4 |
0.327 |
0.405 |
0.553 |
0.729 |
0.895 |
1.236 |
- |
- |
| 25.4 |
1 |
0.44 |
0.546 |
0.75 |
0.981 |
1.234 |
1.574 |
2.05 |
- |
| 31.75 |
1 1/4 |
0.554 |
0.688 |
0.947 |
1.244 |
1.574 |
2.014 |
2.641 |
- |
| 38.1 |
1 1/2 |
0.667 |
0.832 |
1.144 |
1.514 |
1.904 |
2.454 |
3.233 |
- |
| 44.5 |
1 3/4 |
- |
- |
1.342 |
1.774 |
2.244 |
2.894 |
3.5 |
- |
| 50.8 |
2 |
- |
- |
1.549 |
2.034 |
2.574 |
3.334 |
4.03 |
- |
| 63.5 |
2 1/2 |
- |
- |
1.949 |
2.554 |
3.244 |
4.214 |
5.13 |
- |
| 76.2 |
3 |
- |
- |
2.345 |
3.084 |
3.914 |
5.094 |
6.19 |
- |
| 88.9 |
3 1/2 |
- |
- |
2.729 |
3.609 |
4.584 |
5.974 |
7.27 |
- |
| 101.6 |
4 |
- |
- |
- |
4.134 |
5.254 |
6.854 |
8.35 |
- |
| 114.3 |
4 1/2 |
- |
- |
- |
4.654 |
5.924 |
7.734 |
9.43 |
- |
Documenti di riferimento del tubo a serpentina senza saldatura in acciaio inossidabile austenitico ASTM A269 TP316L
| Categoria |
Codice standard |
Nome standard |
| Standard ASTM |
A262 |
Pratiche per il rilevamento della suscettibilità all'attacco intergranulare negli acciai inossidabili austenitici |
| |
A480/A480M |
Specifiche per i requisiti generali per piastre, lamiere e nastri in acciaio inossidabile laminati a caldo |
| |
A632 |
Specifiche per tubi in acciaio inossidabile austenitico senza saldatura e saldati (piccolo diametro) per servizio generale |
| |
A1016/A1016M |
Specifiche per i requisiti generali per tubi in acciaio legato ferritico, acciaio legato austenitico e acciaio inossidabile |
| |
E527 |
Pratica per la numerazione di metalli e leghe nel sistema di numerazione unificato (UNS) |
| Codice di tubazioni ASME |
ASME B31.3 |
Process Piping |
| Altri standard |
SAE J1086 |
Pratica per la numerazione di metalli e leghe |

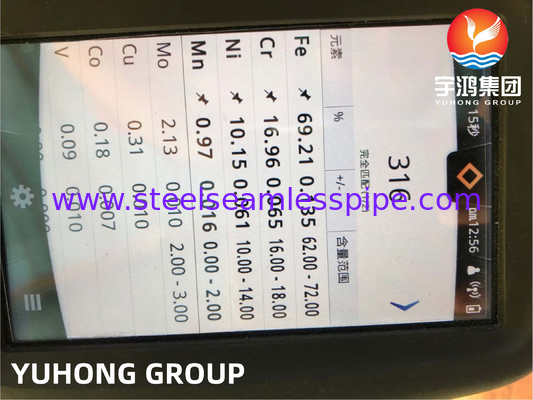

Composizione chimica del tubo a serpentina senza saldatura in acciaio inossidabile austenitico ASTM A269 TP316L
|
Materiale
|
Composizione chimica ASTM A269 % Max
|
|
C
|
Mn
|
P
|
S
|
Si
|
Cr
|
Ni
|
Mo
|
|
TP316L
|
0.035 D
|
2
|
0.045
|
0.03
|
1
|
16.0-18.0
|
10.0-15.0
|
2.00-3.00
|
Tubo a serpentina senza saldatura in acciaio inossidabile austenitico ASTM A269 TP316L Applicazione nell'industria petrolifera e del gas
Esplorazione
Condotte sottomarine: Utilizzate nelle condotte sottomarine per il trasporto di petrolio e gas, resistendo alla corrosione dell'acqua di mare e microbica.
Apparecchiature di testa pozzo: Applicate nei componenti della testa pozzo come i collettori, resistendo a fluidi corrosivi e alta pressione.
Lavorazione
Apparecchiature di separazione: Per parti interne in separatori trifase, resistendo alla corrosione di mezzi complessi.
Apparecchiature di desolforazione/decarburazione: In ribollitori e condensatori di torri pertinenti, mantenendo le prestazioni in ambienti corrosivi.
Stoccaggio
Condotte di serbatoi: Utilizzate per le condotte di ingresso/uscita e di tracciamento dei serbatoi, prevenendo la corrosione da impurità nel petrolio e nel gas.
