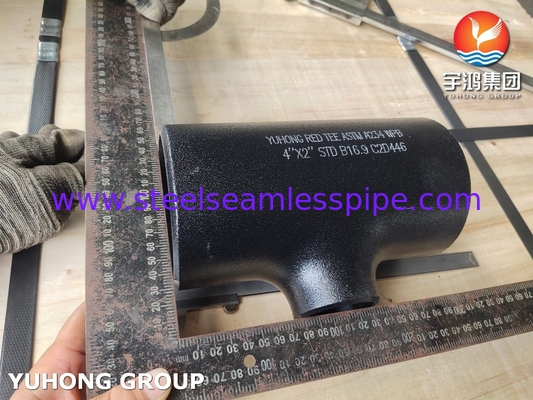

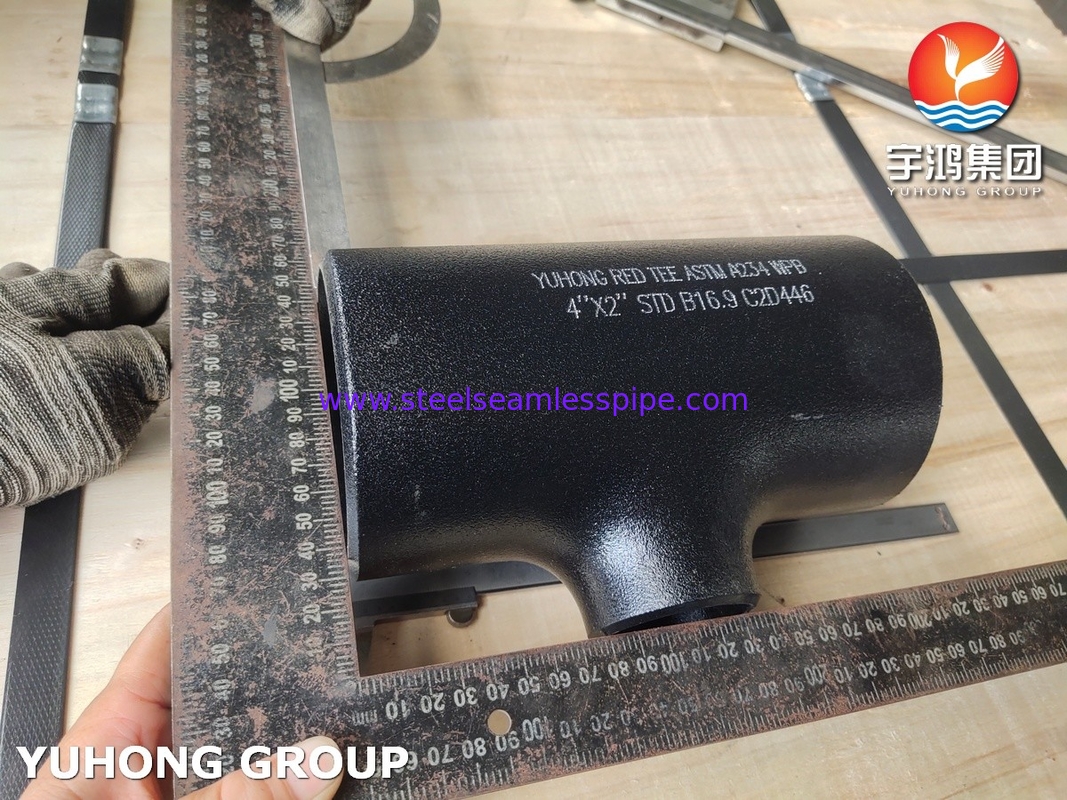

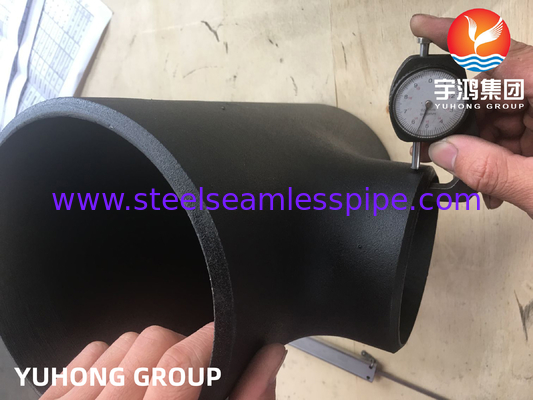

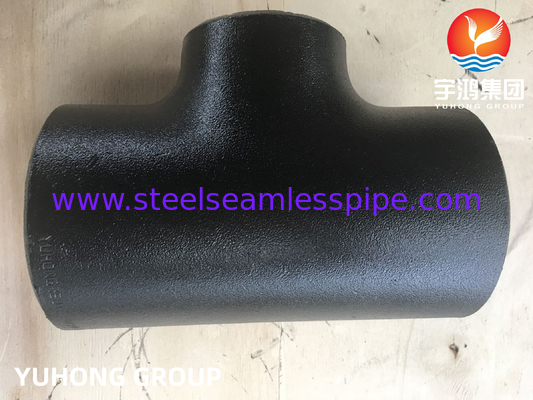

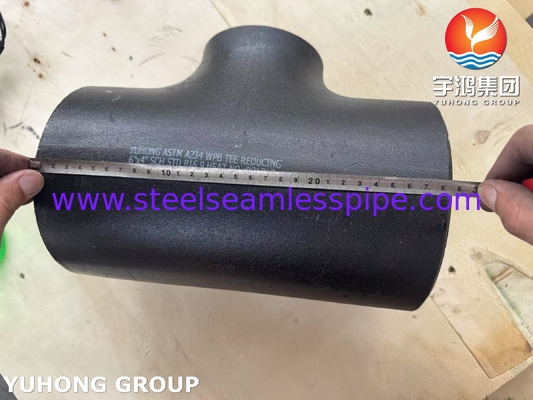

Raccordo in acciaio al carbonio ASTM A234 WPB Tee ridotto saldato di testa B16.9
Tee viene utilizzato per cambiare la direzione del fluido e può essere utilizzato in condotte idriche, oleodotti e varie condotte di trasporto di materiali chimici liquidi. Viene utilizzato principalmente nei settori della medicina, della conservazione dell'acqua (irrigazione, approvvigionamento idrico e drenaggio), dell'energia (petrolio, gas naturale, industria nucleare), dell'edilizia e di altri settori dell'ingegneria.
ASTM A234 WPB Il Tee ridotto saldato di testa in acciaio al carbonio è un materiale per raccordi per tubi standard americani per gomiti, tee, riduttori, tappi, curve, ecc. in acciaio al carbonio. La composizione chimica di ASTM A234 WPB è C≤0,03 Mn=0,29~1,06P≤0,05S≤0,058Si≥0,10Cr≤0,40Mo≤0,15Ni≤0,40Cu≤0,40V≤0,08.
Requisiti chimici dei raccordi in acciaio al carbonio ASTM A234 WPB
| Elemento |
Contenuto, % |
| ASTM A234 WPB |
| Carbonio [C] |
≤0,30 |
| Manganese [Mn] |
0,29-1,06 |
| Fosforo [P] |
≤0,050 |
| Zolfo [S] |
≤0,058 |
| Silicio [Si] |
≥0,10 |
| Cromo [Cr] |
≤0,40 |
| Molibdeno [Mo] |
≤0,15 |
| Nichel [Ni] |
≤0,40 |
| Rame [Cu] |
≤0,40 |
| Vanadio [V] |
≤0,08 |
Proprietà meccaniche dei raccordi in acciaio al carbonio ASTM A234 WPB
|
Gradi ASTM A234
|
Resistenza alla trazione, min. |
Resistenza allo snervamento, min. |
Allungamento %, min |
| ksi |
ksi |
MPa |
Longitudinale |
Trasversale |
| WPB |
60 |
35 |
240 |
22 |
14 |
Requisiti di trazione dei raccordi in acciaio al carbonio ASTM A234 WPB
|
Grado e simbolo di marcatura
|
WPB
|
WPC, WP11 CL1, WP12 CL2
|
WP1
|
WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1
|
WPR
|
WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3
|
WP91
|
WP911
|
WP12 CL1
|
|
Resistenza alla trazione, intervallo Ksi [MPa]
|
60-95
[415-655]
|
70-95 [485-655]
|
55-80 [380-550]
|
60-85
[415-585]
|
63-88 [435-605]
|
75-100 [520-690]
|
85-110 [585-760]
|
90-120 [620-840]
|
60-85 [415-585]
|
|
Resistenza allo snervamento, min, Ksi [MPa] (offset 0,2% o estensione 0,5% sotto carico)
|
35 [240]
|
40 [275]
|
30 [205]
|
30 [205]
|
46 [315]
|
45 [310]
|
60 [415]
|
64 [440]
|
32 [220]
|
Raccordo in acciaio al carbonio ASTM A234 WPBAree di applicazione tipiche
(1) Petrolchimico ed energia
Trasporto di petrolio e gas: condotte di processo a bassa pressione per il trasporto di petrolio, gas e acqua in condotte di raccolta e trasporto di giacimenti petroliferi e raffinerie
Lavori pubblici: vapore, condensa, acqua di raffreddamento, condotte di aria compressa con temperatura di esercizio ≤ 400 ℃
Collegamento delle apparecchiature: tubazioni di ingresso e uscita per pompe, valvole, serbatoi di stoccaggio e scambiatori di calore.
(2) Industria dell'energia elettrica
Centrali termiche convenzionali: condotte di vapore a media e bassa pressione; Sistemi di alimentazione, drenaggio e condensa della caldaia; Condotta di circolazione dell'acqua di raffreddamento.
(3) Edilizia e ingegneria municipale
Riscaldamento, ventilazione e condizionamento dell'aria (HVAC): tubazioni principali per acqua calda/fredda, sistema di acqua refrigerata per condizionamento.
Sistema di protezione antincendio: tubo principale per sprinkler antincendio.
Rete di condotte di approvvigionamento idrico e drenaggio: la tubazione principale di approvvigionamento idrico e la tubazione di trattamento delle acque industriali di grandi edifici.
(4) Industria generale
Industria manifatturiera: condotte di aria compressa di fabbrica, condotte di olio idraulico, sistemi di circolazione del refrigerante.
Alimenti e bevande: condotte di vapore e sistemi di acqua di pulizia che non entrano in contatto diretto con i prodotti (richiedono un trattamento di rivestimento).
Costruzione navale e ingegneria oceanica: tubazioni del sistema secondario come acqua di sentina e ventilazione.
