ASTM A403 WP347H-S 90° di raggio lungo gomito, saldatura a coda per tubi di processo a temperatura elevata

Dettagli:

Luogo di origine:	La Cina
Marca:	YUHONG
Certificazione:	PED 2014/68/EU, ASME, Third-Party Inspection
Numero di modello:	A403 WP347 H-S Elbow

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1pc
Prezzo:	Negoziabile
Imballaggi particolari:	Casse di compensato, casse di legno o pacchi per esportazione
Tempi di consegna:	Dipende dalla quantità
Termini di pagamento:	T/T,L/C a vista
Capacità di alimentazione:	5000 pezzi al mese

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (350)

Tubo senza saldatura di acciaio inossidabile (346)

Tubo di acciaio inossidabile del duplex (137)

Metropolitana di acciaio inossidabile del duplex (39)

Tubo ad ago (172)

Tubo di pinna (750)

scambiatori di calore (41)

tubo dello scambiatore di calore (480)

Fusoli di tubi per scambiatori di calore (55)

Piastra tubiera dello scambiatore di calore (130)

deflettore dello scambiatore di calore (39)

Aria di raffreddamento (14)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (62)

Metropolitana saldata dell'acciaio inossidabile (135)

Tubo della lega di nichel (275)

Metropolitana della lega di nichel (110)

Metropolitana della lega di rame (258)

Metropolitana dell'acciaio legato (224)

Metropolitana di titanio (22)

tubo temprato luminoso (166)

Metropolitana di caldaia (163)

montaggio d'acciaio (881)

Flangia d'acciaio (683)

Altri (412)

Parti di rivestimento (9)

Descrizione di prodotto dettagliata

Classe di costruzione:	WP347H-S Senza soluzione di continuità	Riferimento dimensionale:	ASME B16.9
Elemento stabilizzante:	Niobio/Colombio	Configurazione del gomito:	Raggio lungo 90°
Percorso di formazione:	Formatura lavorata/controllata	Designazione del materiale:	WP347H/UNS S34709
Tipo di connessione:	Saldatura a poppa	Trattamento termico:	Trattamento termico in soluzione
Evidenziare:	Gomito di acciaio inossidabile 90 gradi , Accessorio per tubi della saldatura testa a testa del gomito , Gomito galvanizzato di acciaio inossidabile

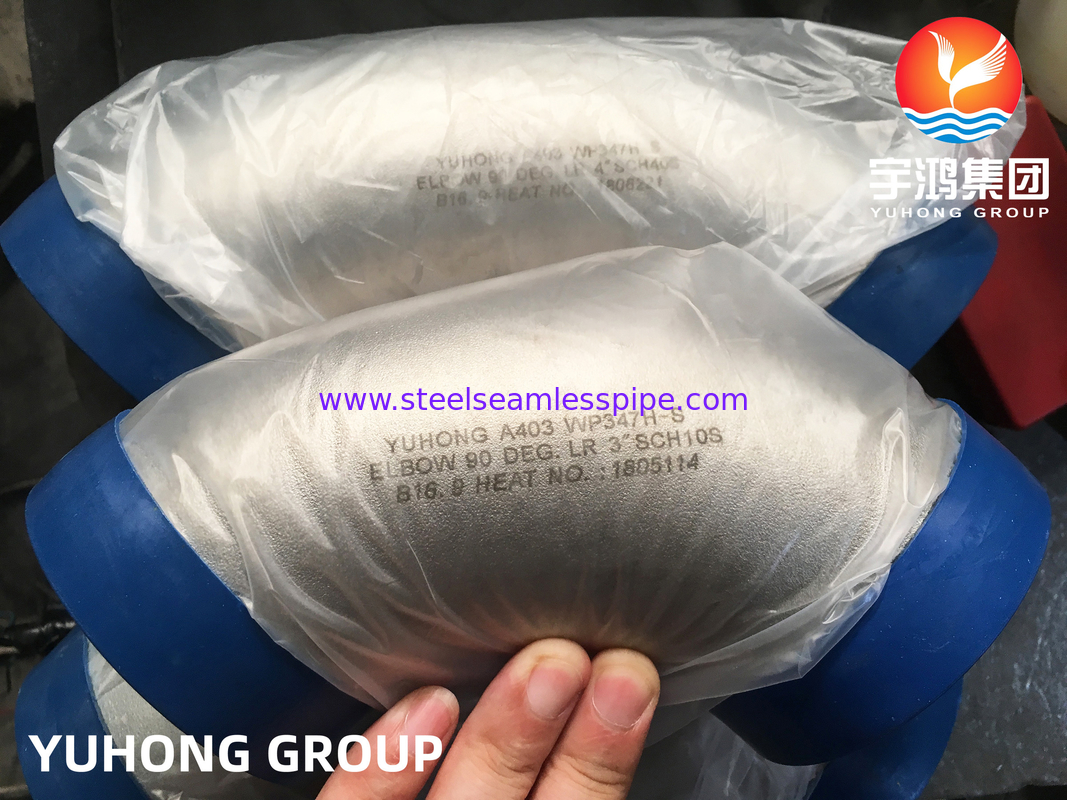

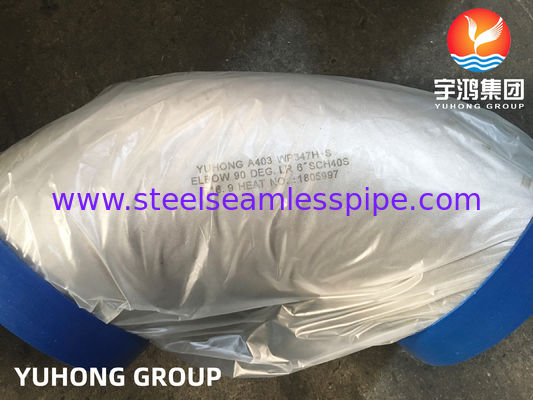

Gomito a Raggio Lungo 90° ASTM A403 WP347H-S | Raccordo a Saldare di Testa Senza Saldatura UNS S34709

Panoramica del Prodotto

La designazione Gomito a Raggio Lungo 90° ASTM A403 WP347H-S è un raccordo a saldare di testa in acciaio inossidabile austenitico forgiato, prodotto da UNS S34709 / Tipo 347H.

La designazione WP347H-S identifica un raccordo di grado WP prodotto nella classe senza saldatura. Ciò rende il prodotto particolarmente adatto per sistemi di tubazioni in cui la specifica del raccordo, la classe di costruzione e lo standard dimensionale devono essere chiaramente definiti. ASTM A403 copre i raccordi in acciaio inossidabile austenitico forgiato per applicazioni di tubazioni a pressione.

La configurazione a raggio lungo a 90° cambia la direzione della tubazione mantenendo un raggio di mezzeria maggiore rispetto a un gomito a raggio corto. Il raccordo può essere fornito secondo i requisiti dimensionali ASME B16.9 o specifiche specifiche del progetto.

Specifiche Tecniche

Articolo	Specifica
Nome Prodotto	Gomito a Raggio Lungo 90° WP347H-S
Grado Materiale	ASTM A403 WP347H
UNS	S34709
Tipo Acciaio Inossidabile	Acciaio Inossidabile Austenitico 347H
Classe di Costruzione	S -- Senza Saldatura
Tipo Raccordo	Gomito a Raggio Lungo 90°
Connessione	Saldare di Testa
Standard Dimensionale	ASME B16.9
Produzione	Forgiato / Formato
Trattamento Termico	Trattato Termicamente in Soluzione
Dimensione Nominale	Secondo ASME B16.9 / Specifica di Progetto
Spessore Parete	SCH 5S-XXS / Personalizzato
Raggio di Mezzeria	Raggio Lungo
Preparazione Estremità	Smussato / Saldare di Testa
Ispezione	Dimensionale, Visiva e Test Non Distruttivi
Certificazione	EN 10204 3.1 / 3.2

Materiale: WP347H / UNS S34709

WP347H è una versione ad alto tenore di carbonio dell'acciaio inossidabile austenitico stabilizzato 347. La sua chimica è progettata per applicazioni in cui il servizio a temperature elevate e la resistenza a problemi legati alla sensibilizzazione sono considerazioni importanti.

La famiglia 347 stabilizzata utilizza il niobio (columbio) anziché il titanio come elemento stabilizzante. Questa distinzione rende WP347H diverso da gradi come TP321H.

Per progetti che coinvolgono tubazioni a temperature elevate, la temperatura operativa effettiva, la pressione, la procedura di saldatura e il codice di progettazione applicabile devono essere valutati nella scelta tra 347H, 321H e altri gradi austenitici.

Geometria Gomito a Raggio Lungo 90°

Il gomito a raggio lungo fornisce un cambiamento di 90 gradi nella direzione del flusso con un raggio di mezzeria generalmente associato alla configurazione a raggio lungo.

I parametri dimensionali tipici includono:

Dimensione Tubo Nominale
Diametro Esterno
Spessore Parete
Distanza Centro-Estremità
Diametro Esterno Estremità
Geometria Smusso
Ovalià
Allineamento Angolare

Le dimensioni possono essere fornite secondo ASME B16.9 o disegni del cliente.

Perché WP347H-S?

Costruzione Raccordo Senza Saldatura - La classe S identifica la costruzione senza saldatura sotto la classificazione dei raccordi WP. ASTM A403 utilizza designazioni di classe WP per distinguere la costruzione del raccordo e i requisiti di esame non distruttivo applicabili.
Grado Austenitico Stabilizzato - Il sistema di leghe 347H utilizza la stabilizzazione al niobio, rendendolo un candidato adatto per selezionate applicazioni di tubazioni a temperature elevate.
Geometria Flusso a Raggio Lungo - La configurazione a raggio lungo fornisce una transizione direzionale graduale rispetto a un gomito a raggio corto.
Connessione a Saldare di Testa - Le estremità smussate sono preparate per la saldatura di testa diretta a tubi compatibili o altri raccordi a saldare di testa.
Produzione Specifica per Progetto - Le dimensioni, lo spessore della parete, la preparazione delle estremità, il trattamento termico e i requisiti di ispezione possono essere coordinati secondo la specifica di tubazione applicabile.

Applicazioni Tipiche

Piuttosto che posizionare WP347H-S semplicemente come un gomito in acciaio inossidabile per uso generale, le seguenti applicazioni sono più tecnicamente rilevanti:

Tubazioni di Processo ad Alta Temperatura
Linee di Processo Petrolchimico
Apparecchiature di Lavorazione Chimica
Sistemi di Tubazioni di Raffineria
Tubazioni Correlate a Forni
Sistemi di Trattamento Termico
Linee di Vapore ad Alta Temperatura
Tubazioni di Generazione di Energia
Sistemi di Scambio Termico
Apparecchiature di Processo Industriale

Apparecchiature Tipiche

Assemblaggi di Tubazioni di Processo
Unità di Processo di Raffineria
Skid di Lavorazione Chimica
Sistemi di Vapore ad Alta Temperatura
Tubazioni Forno
Apparecchiature di Scambio Termico
Apparecchiature di Processo Petrolchimico
Tubazioni Ausiliarie di Centrali Elettriche

Confronto Gradi Equivalenti

Standard	Grado
ASTM	A403 WP347H
ASME	SA403 WP347H
UNS	S34709
EN	1.4961
Grado Comune	Acciaio Inossidabile 347H

347H vs 321H

Questo è un confronto tecnico utile da includere nella pagina perché entrambi i gradi sono acciai inossidabili austenitici stabilizzati e possono apparire in applicazioni di tubazioni a temperature elevate.

Caratteristica	347H	321H
UNS	S34709	S32109
Elemento Stabilizzante	Niobio / Columbio	Titanio
Famiglia Materiale	Acciaio Inossidabile Austenitico	Acciaio Inossidabile Austenitico
Posizionamento Tipico	Tubazioni a Temperatura Elevata	Tubazioni a Temperatura Elevata
Apparecchiature Comuni	Sistemi di Processo e Forno	Apparecchiature di Calore e Processo

Il grado appropriato deve essere selezionato in base alla temperatura di servizio, all'ambiente di processo, alle condizioni di saldatura e alla specifica ingegneristica applicabile.

Processo di Produzione

Il percorso di produzione del raccordo può includere operazioni di formatura controllata seguite da trattamento termico e finitura dimensionale.

Le fasi di produzione tipiche includono:

Verifica Materia Prima
Preparazione Tubo o Billetta
Formatura Controllata
Trattamento Termico
Smussatura Estremità
Calibrazione Dimensionale
Ispezione Superficiale
Esame Non Distruttivo
Ispezione Dimensionale Finale
Marcatura e Imballaggio

ASTM A403 richiede che i raccordi siano sottoposti a trattamento termico e include requisiti per l'analisi chimica, le proprietà meccaniche e l'esame visivo.

Ispezione e Test

I documenti di ispezione disponibili possono includere:

Analisi Composizione Chimica
Rapporto Prove Meccaniche
Prova di Trazione
Prova di Resistenza a Snervamento
Prova di Durezza
Registro Trattamento Termico

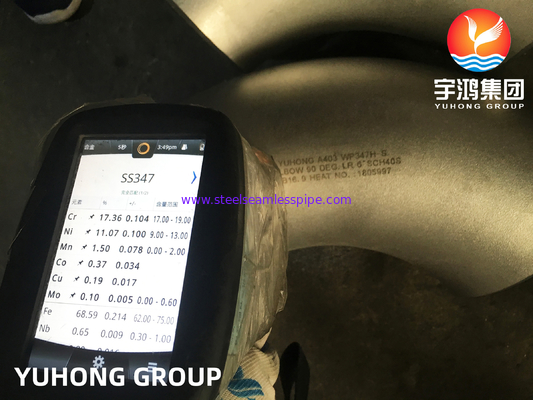

Rapporto PMI

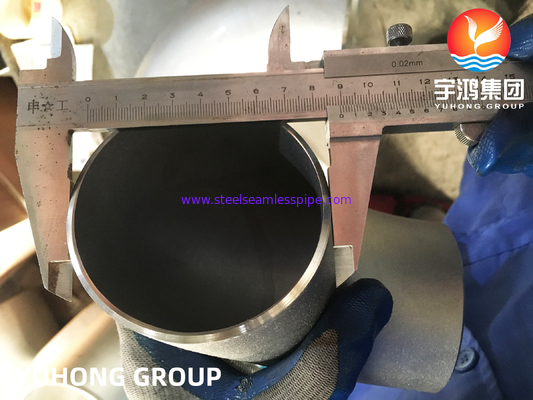

Rapporto Ispezione Dimensionale
Rapporto Ispezione Visiva
Test con Liquidi Penetranti
Test Ultrasonici
Test Radiografici, ove applicabile
MTC EN 10204 3.1
Certificato di Ispezione EN 10204 3.2
Rapporto di Ispezione di Terze Parti

Il metodo NDE applicabile deve essere specificato in base alla classe del raccordo e ai requisiti di acquisto piuttosto che elencare automaticamente ogni test per ogni prodotto. ASTM A403 distingue le classi di raccordi WP in base alla costruzione e ai requisiti NDE.
