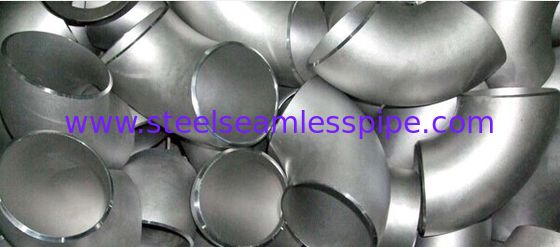

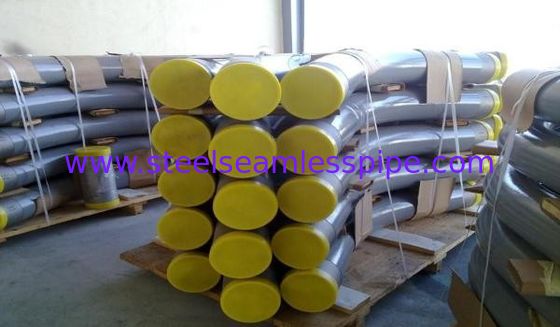

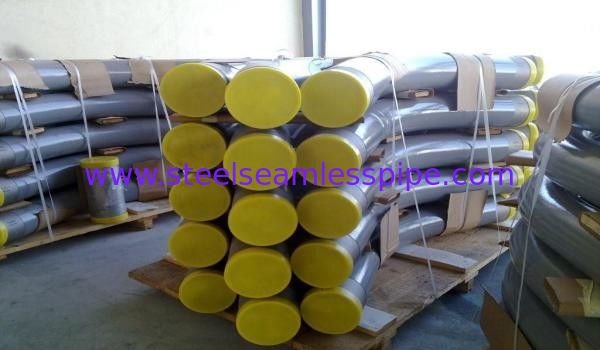

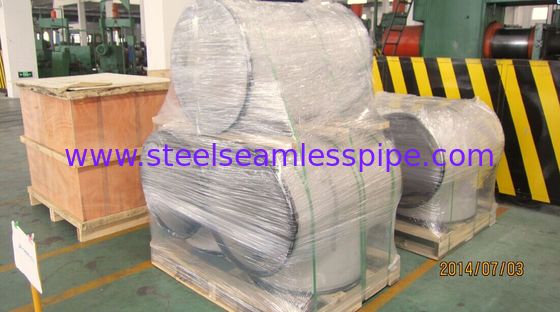

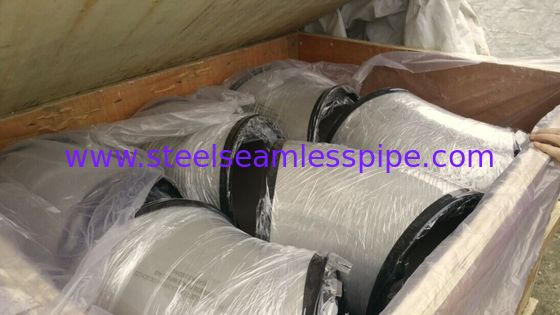

Fittings per saldature a poppa SB366 Inconel800, Inconel 800H, Inconel 800HT, Inconel 825, Inconel 926
Incoloy 800H/AT è una lega austenitica resistente al calore progettata per applicazioni strutturali ad alta temperatura.di alluminio e titanio con rinno minimo di 2100°F per ottenere una dimensione di granello di ASTM 5 o più grossolana.
800H/AT è generalmente saldato utilizzando RA82 (ERNiCr-3) filo nudo per applicazioni sotto 1450°F. RA330-04 (N08334) filo nudo offre una corrispondenza più vicina del coefficiente di espansione termica,e resistenza leggermente superiorePer le leghe di massima resistenza 617 (ERNiCrCoMo-1) si suggeriscono fili nudi o 117 (ENiCrCoMo-1) con elettrodi coperti. To avoid possible stress relaxation grain boundary cracking of N08811 in applications above 1000°F the welded fabrication may be heated 1650°F for about one hour per inch of thickness or 30 minutes minimum then air cooled.
Scienze chimiche
| |
Cr |
Ni |
M |
- Sì. |
Al |
Ti |
Al + Ti |
C |
Cu |
P |
S |
Fe |
| Minore |
19.0 |
30.0 |
- |
- |
0.15 |
0.15 |
0.85 |
0.06 |
- |
- |
- |
39.5 |
| Max. |
23.0 |
35.0 |
1.5 |
1.0 |
0.6 |
0.6 |
1.2 |
0.1 |
0.75 |
0.045 |
0.015 |
- |
Specificità
Codice ASME SB 407 Caso 1325, ASME SB 408, ASME SB 409
ASTM B 407, ASTM B 408, ASTM B 409
N.U.N. 08810, N.U.N. 08811
W. Nr./EN 1.4958, W. Nr./EN 1.4959
Inventario
800H/AT bobina, 800H/AT piastra, 800H/AT foglio, 800H/AT prodotti di saldatura
Nome commerciale comune
800H, Incoloy® 800, lega 800
Caratteristiche
· Alte sollecitazioni di progettazione per applicazioni ASME Sezione VIII a 1650°F
· Utile resistenza all'ossidazione fino a 1800°F
· Resistente alla corrosione da cloruro
Applicazioni
· Supporti per il catalizzatore dell'acido nitrico
· Pieghe e collettori di uscita del riformatore
· scambiatori di calore
· recipienti a pressione
· Amortizzatori
Proprietà fisiche
Densità:0.287 lb/in3
Punto di fusione:2475 - 2525°F
| Temperatura, °F |
70 |
1400 |
1600 |
1800 |
| Coefficiente* di espansione termica, in/in°F x 10-6 |
- |
9.9 |
10.2 |
- |
Conduttività termica
Btu • ft/ft2 • h • °F |
6.7 |
13.8 |
15.1 |
17.8 |
| Modulo di elasticità, psi dinamici x 106 |
28.5 |
21.1 |
19.2 |
- |
* 70° F alla temperatura indicata.
Proprietà meccaniche
Proprietà di trazione rappresentative
| Temperatura, °F |
70 |
1000 |
1200 |
1400 |
1600 |
1800 |
| Resistenza alla trazione massima, ksi |
77 |
63.5 |
55.7 |
32.3 |
18.6 |
10.2 |
| 00,2% Forza di rendimento, ksi |
29 |
16.5 |
14.8 |
14.4 |
11.6 |
8.9 |
| Allungamento, % |
52 |
51 |
50 |
78 |
120 |
120 |
Proprietà tipiche di creep-rupture
| Temperatura, °F |
1400 |
1600 |
1800 |
| Dispersione minima 0,0001%/ora, ksi |
6.0 |
3.6 |
1.05 |
| 10Forza di rottura di 1000 ore, ksi |
7.3 |
3.5 |
1.2 |
I raccordi per saldature a nastri in inconel sono disponibili in diversi gradi della super lega, come segue:
| Grado |
Unione delle Nazioni |
W.Nr. |
Nome commerciale |
| Inconel 600 |
N06600 |
2.4816 |
Inconel 600®, Nickelvac® 600, Ferrochronin® 600 |
| Inconel 601 |
N06601 |
2.4851 |
Inconel 601®, Pyromet® 601, Nicrofer® 601 |
| Inconel 617® |
N06617 |
2.4663 |
Inconel 617®, Nicrofer® 617 |
| Inconel 625 |
N06625 |
2.4856 |
Inconel 625®, Chornin® 625, Altemp® 625, Nickelvac® 625, Haynes® 625 e Nicrofer® 6020 |
| Inconello |
N07718 |
2.4668 |
Inconel 718®, Nicrofer® 5219, Alvac® 718, Haynes® 718, Altemp® 718 |
| Inconel X 750 |
N07750 |
2.4669 |
Inconel X750®, Haynes X750®, Pyromet® X750, Nickelvac®X750, Nicorros® 7016 |
| Incoloy 800 |
N08800 |
1.4876 |
Incoloy 800®, Ferrochronin® 800, Nickelvac® 800, Nicrofer® 3220 |
| Incoloy 800H |
N08810 |
1.4876 |
Incoloy 800H®, Ferrochronin® 800, Nickelvac® 800, Nicrofer® 3220 |
| Incoloy 800HT |
N08811 |
1.4876 |
Incoloy 800HT®, Ferrochronin® 800, Nickelvac® 800, Nicrofer® 3220 |
| Fabbricazione a partire da legno di legno |
N08825 |
2.4858 |
Incoloy 825®, Nickelvac® 825, Nicrofer 4241® |
