ASTM A790 Duplex 2205 Tubo senza cuciture con resistenza al cloruro e alla corrosione da stress, resistenza alla crepa e microstruttura di ferrite-austenite in condizioni di ricottura in soluzione

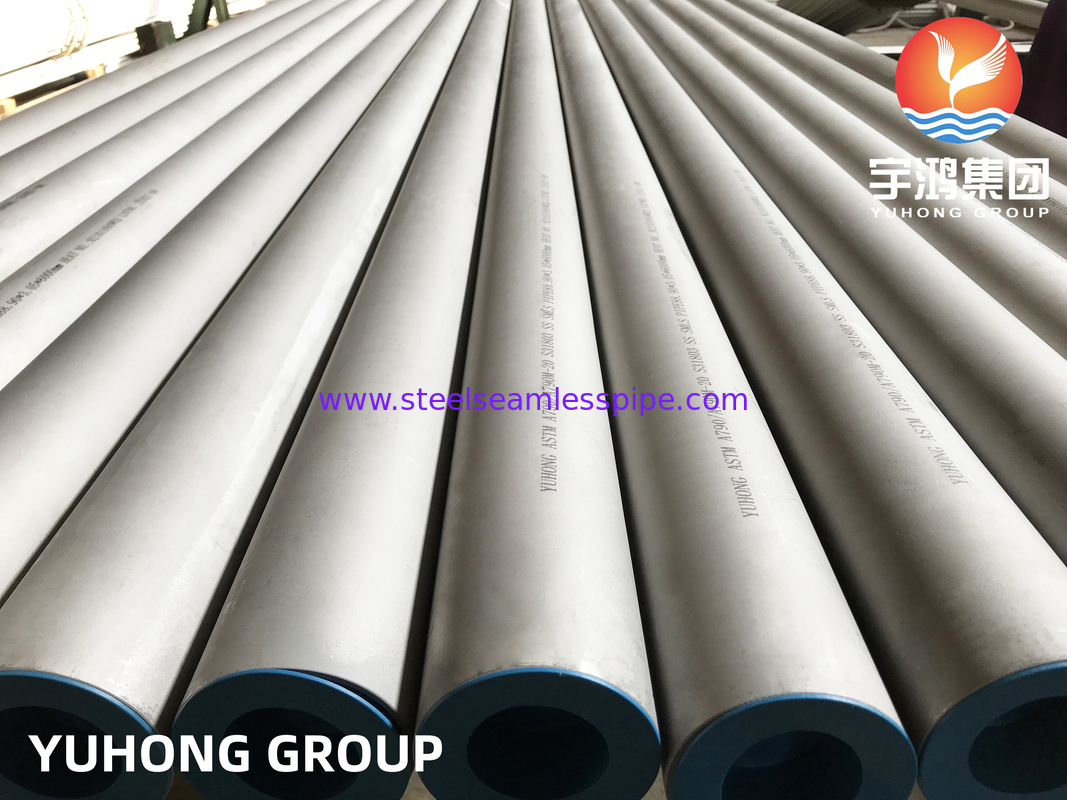

Il tubo senza saldatura Duplex 2205 ASTM A790 UNS S32205 / S31803 è un tubo in acciaio inossidabile duplex ferritico-austenitico progettato per ambienti di processo corrosivi in cui è richiesta una combinazione di resistenza alla corrosione e maggiore resistenza meccanica.Comunemente noto come Duplex 2205, il materiale si basa su una microstruttura bifase austenitico-ferritica. UNS S32205 è la composizione 2205 comunemente specificata, mentre UNS S31803 rappresenta la precedente composizione duplex standard. Entune designazioni sono strettamente associate alla famiglia di materiali 2205.

Prodotto secondo ASTM A790 / ASME SA790, il tubo senza saldatura è adatto per sistemi di tubazioni a contenimento di pressione esposti a servizio corrosivo generale, ambienti contenenti cloruri e selezionati fluidi di processo. ASTM A790 copre tubi in acciaio inossidabile ferritico/austenitico senza saldatura e saldati a cucitura dritta con particolare enfasi sulla resistenza alla corrosione e alla tensocorrosione.Articolo

SpecificaTipo di tuboTubo senza saldatura Duplex 2205

• Duplex 2205 è comunemente selezionato dove la tensocorrosione da cloruri è un'importante considerazione nella scelta del materiale.Maggiore resistenza allo snervamento:
• Rispetto ai tradizionali acciai inossidabili austenitici della serie 300, Duplex 2205 offre una resistenza allo snervamento sostanzialmente maggiore, che può essere vantaggiosa nella progettazione di tubazioni a contenimento di pressione.La selezione del materiale dovrebbe tuttavia basarsi sulla temperatura effettiva, pressione, concentrazione di cloruri, chimica del processo e codice di progettazione applicabile.
• S32205 vs S31803UNS S31803 e UNS S32205 non dovrebbero essere trattati semplicemente come due gradi non correlati.
• CaratteristicaUNS S31803

Duplex 2205

2205 è ampiamente considerato per ambienti di processo che coinvolgono cloruri, esposizione all'acqua di mare e fluidi industriali aggressivi.

• La sua maggiore resistenza allo snervamento può fornire un vantaggio nella progettazione di tubazioni a pressione rispetto a molti gradi austenitici convenzionali.Costruzione senza saldatura:
• Il processo di produzione senza saldatura elimina una cucitura di saldatura longitudinale ed è adatto per applicazioni di tubazioni a contenimento di pressione.Compatibilità con tubazioni di processo:
• I tubi ASTM A790 2205 sono comunemente specificati per sistemi chimici, petrolchimici, petroliferi e del gas, marini e di controllo dell'inquinamento.Applicazioni tipiche
• Piuttosto che utilizzare solo termini generici come "uso industriale", questo prodotto è meglio posizionato attorno ad ambienti di servizio specifici:Tubazioni di processo chimico
• Linee di processo petrolchimicoTubazioni petrolifere e del gas

Servizio acqua di mare

• Sistemi di desalinizzazione
• Tubazioni marine
• Linee di processo contenenti cloruri
• Apparecchiature per il controllo dell'inquinamento
• Lavorazione della polpa e della carta
• Sistemi di stoccaggio e trasferimento chimico
• Apparecchiature tipiche
• Sistemi di tubazioni di processo
• Moduli di tubazioni offshore
• Tubazioni acqua di mare
• Apparecchiature di desalinizzazione

• Apparecchiature di produzione petrolifera e del gas
• Tubazioni scambiatori di calore
• Pompe e skid di processo
• Sistemi di controllo dell'inquinamento
• Apparecchiature di stoccaggio e trasferimento
• Processo di produzione
• Un tipico processo di produzione di tubi senza saldatura include:
• Preparazione del billetta
• Perforazione a caldo
• Laminazione a caldo o estrusione

Ricottura in soluzione

1. Decapaggio / Trattamento superficiale
2. Raddrizzatura
3. Taglio
4. Ispezione dimensionale
5. Test idrostatico o non distruttivo
6. Ispezione finale
7. Marcatura e imballaggio
8. Controllo dimensionale
9. ASTM A790 include requisiti per test di trazione, durezza, appiattimento, test idrostatico e test elettrico non distruttivo.
10. Diametro esterno
11. Spessore della parete
12. Ovalià

Lunghezza

• Squadratura delle estremità
• Condizione della superficie
• Peso del tubo
• Le dimensioni del tubo possono essere fornite secondo lo standard dimensionale applicabile e la specifica del progetto.
• Ispezione e test
• Le ispezioni disponibili possono includere:
• Analisi della composizione chimica
• Prova di trazione

Prova di resistenza allo snervamento

Prova di durezza

• Prova di appiattimento
• Prova idrostatica
• Test a correnti parassite
• Test ultrasonico

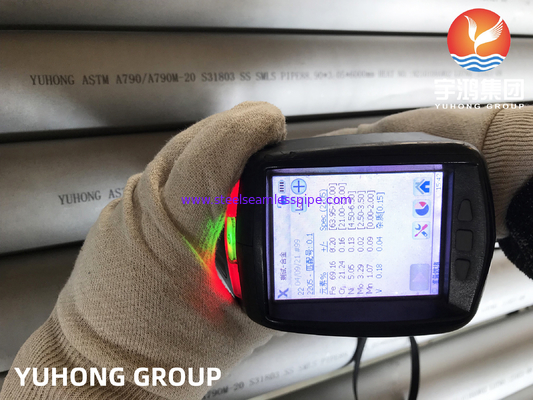

• PMI

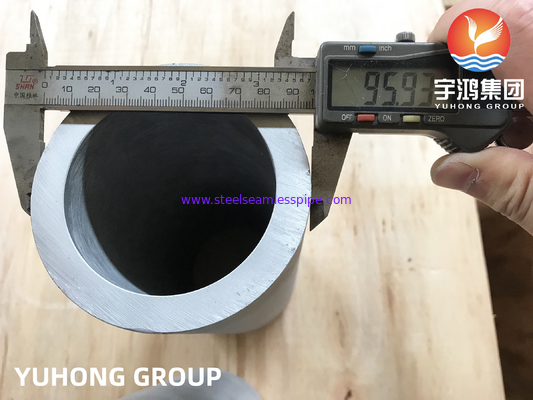

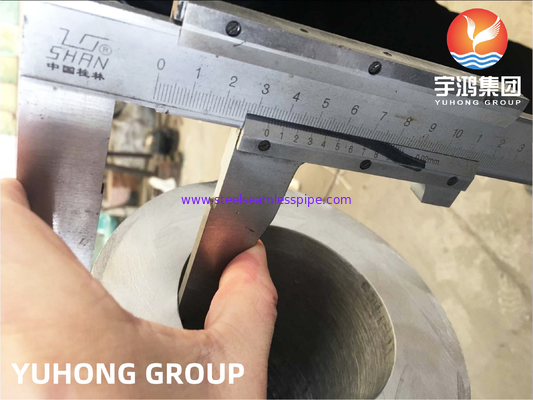

• Ispezione dimensionale
• Ispezione superficiale
• Esame dell'equilibrio ferrite/fase
• Test di corrosione dove richiesto
• Registrazione del trattamento termico
• ASTM A790 include requisiti per test di trazione, durezza, appiattimento, test idrostatico e test elettrico non distruttivo.
• Equilibrio delle fasi duplex
• Per l'acciaio inossidabile duplex, l'equilibrio ferrite-austenite è un'importante caratteristica di qualità. A seconda della specifica del progetto, può essere eseguita un'ulteriore esame metallografico per verificare la microstruttura duplex dopo la ricottura in soluzione.
• Ciò può essere particolarmente rilevante per applicazioni che coinvolgono:
• Servizio con cloruri

Sistemi offshore

Tubazioni a pressione

Componenti saldati

• Designazioni di gradi equivalenti
• Standard / Sistema
• Designazione
• ASTM
• A790 S31803 / S32205
