Yuhong Holding Group Co., LTD
Luogo di origine: | CINESE |
Marca: | YUHONG |
Certificazione: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Numero di modello: | A179, A192, SA210 Gr A1/C, A106 Gr B, TP304/304L,TP316/TP316L/316Ti, A789 S31803/S2205 Rame:UNS12200 |
Quantità di ordine minimo: | 1 PC |
---|---|
Prezzo: | negotiable |
Imballaggi particolari: | Cassa in legno piatto/cassa in ferro/confezione con tappo in plastica |
Tempi di consegna: | 10days-> |
Termini di pagamento: | T/T, L/C |
Capacità di alimentazione: | 1500 tonnellate al mese |
Acciaio al carbonio: | A179, A192, SA210 Gr A1/C,A106 Gr B | Acciaio inossidabile: | TP304/304L,TP316/TP316L/316Ti, TP321, TP347 |
---|---|---|---|
Acciaio duplex: | A789 S31803/S2205 S32750, S32760 | Rame-Nichel: | UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10 |
Tipo di pinna: | Saldatura ad alta frequenza, incorporata G /L/ KL/KLL, tipo estruso | ||
Evidenziare: | Al1060 Gr.A1 Tubo senza cuciture,Tubo senza cuciture incorporato G Fin Gr.A1,Tipo incluso metropolitana di G di aletta |

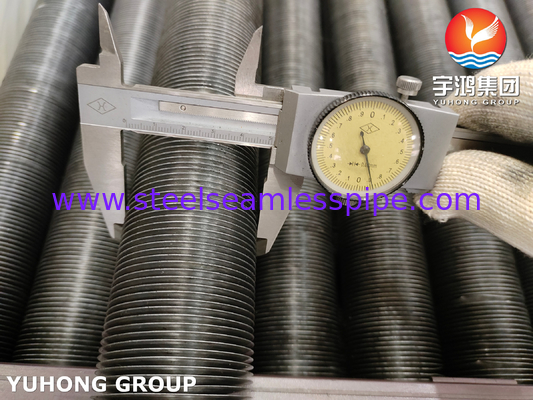

ASME SA210 Gr.A1 Tubo senza cuciture in alluminio Al1060 Tubo fin di tipo G incorporato
I tubi a pinne incorporate sono utilizzati per applicazioni di trasferimento di calore in cui è richiesta un'elevata efficienza nel trasferimento del calore.Hanno superfici estese a forma di pinne che aumentano la superficie disponibile per il trasferimento di caloreQuesti tubi sono comunemente utilizzati in applicazioni quali raffreddatori d'aria, scambiatori di calore e caldaie.
ASTM A192 / A192M: tubi di caldaia senza saldatura in acciaio al carbonio per il servizio ad alta pressione
ASTM A210 / A210M: Caldaie e tubi di super riscaldamento senza saldatura in acciaio a carbonio medio
Classe di acciaio:Classe A1; Classe C
Condizione di consegna: Annealed, normalizzato, normalizzato e temperato
Rapido dettaglio:
Tubo OD:16mm min. 219.1mm ((8'') max.
Lunghezza del tubo: 25000 mm al massimo.
Altezza delle pinne: 50 mm al massimo.
Spessore delle pinne: generalmente 0,2 mm ~ 3,0 mm
Passaggio delle pinne: 2,3 mm (11FPI) min. o su misura per il cliente
Processo di produzione
La striscia di pinna di alluminio viene arrotolata e inserita in una scanalatura tagliata nel tubo con una profondità di flutamento di circa 0,4 mm.
Protezione superficiale delle estremità piane
Entrambe le estremità dei tubi a pinna a scanalatura di tipo G devono essere metallizzate in zinco o alluminio con un rivestimento con sistema di arco elettrico a spruzzo.
Criteri di accettazione
La norma API 661 ((Escambiatori di calore raffreddati ad aria per il servizio generale delle raffinerie) o le condizioni di consegna (TDC).
Accessori
Casella di supporto del tubo, pinza o cassetta spazzatrice (Materiali: alluminio, zinco e acciaio inossidabile).
Condizione di consegna:
Le estremità dei tubi sono tagliate quadrate, senza sbavature, essiccate internamente e soffiate all'aria, rivestite esternamente con vernice su entrambe le estremità di G-Fin Embedded Fined Tube.
Gli essiccanti sono inseriti in ogni confezione anche per il trasporto continentale.
Applicazioni:
I campi di applicazione comuni sono:
1Scambiatori di calore: i tubi A179 sono comunemente utilizzati in vari tipi di scambiatori di calore, come gli scambiatori di calore a guscio e a tubo, i raffreddatori d'aria, i condensatori e altre apparecchiature simili.Le pinne dei tubi aumentano la superficie disponibile per il trasferimento di calore, migliorando l'efficienza del processo di scambio di calore.
2.Sistemi HVAC: questi tubi sono ampiamente utilizzati nei sistemi HVAC (riscaldamento, ventilazione e condizionamento d'aria) per applicazioni di riscaldamento e raffreddamento.La superficie estesa fornita dalle pinne migliora le capacità di trasferimento del calore dei tubi, rendendoli idonei per un controllo efficiente della temperatura nei sistemi HVAC.
Sistemi di caldaia: i tubi A179 trovano applicazioni nei sistemi di caldaia dove vengono utilizzati per il trasferimento di calore tra i gas caldi e l'acqua per generare vapore.Le pinne dei tubi aiutano a massimizzare l'efficienza del trasferimento di calore, che li rende ideali per l'uso in caldaie per la produzione di energia o per altri processi industriali.
3.Sistemi di refrigerazione: nei sistemi di refrigerazione, i tubi A179 sono utilizzati per trasferire il calore dal refrigerante all'ambiente circostante o da una parte del sistema all'altra.Le pinne sui tubi contribuiscono a migliorare l'efficienza di raffreddamento del sistema.
4.Sistemi di recupero del calore: questi tubi sono utilizzati anche in applicazioni di recupero del calore in cui il calore di scarto generato durante i processi industriali viene catturato e utilizzato per altri scopi.L'aumento della superficie fornita dalle pinne aiuta a massimizzare l'efficienza di recupero del calore.
5.Industria dei processi: i tubi A179 sono utilizzati in varie industrie di processo quali chimica, petrolchimica,e industria farmaceutica, dove un efficiente trasferimento di calore è fondamentale per mantenere condizioni di processo ottimali e qualità del prodotto.
Specificità:
I tubi a pinna di tipo G sono combinati con due materiali diversi.
Articolo 2 | Materiali generali | Materiali ASTM più diffusi |
Materiale del tubo di base |
Acciaio al carbonio, acciaio a bassa lega, acciaio inossidabile, ottone, rame, leghe di rame e nichel, bronzo di alluminio, leghe di nichel.
|
1Acciaio al carbonio: A179, A192, SA210 Gr A1/C,A106 Gr B 2. acciaio inossidabile: TP304/304L,TP316/TP316L/316Ti, A789 S31803/S2205 ecc... 3. rame:UNS12200/UNS14200/UNS70600, CuNi70/30,CuNi 90/10 |
Materiale delle pinne |
1. Lega di alluminio 2- Rame. |
1. Alluminio (((Alu.1100Al. 1060). 2- Rame. |
Tutte le dimensioni sono in pollici e specifiche su richiesta. |
|||
Dose eccessiva di tubo |
Altezza delle pinne |
Spessore delle pinne |
Pinne per Pitch ((Densità) |
5/8 |
3/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
3/4 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
1 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
1 1/4 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
1 e 1/2 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
Si prega di inviare una mail per ulteriori informazioni. |
Vantaggio competitivo:
