| Luogo di origine: | Cina |
| Marca: | YUHONG |
| Certificazione: | ISO9001-2008, API 5L, API 5CT |
| Numero di modello: | GOST9941-81 |
| Quantità di ordine minimo: | 500 kg. |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | CASSA DEL COMPENSATO, PACCO, BORSA TESSUTA |
| Tempi di consegna: | Dipende dalla quantità |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100 tonnellate al mese |
| Specificità: | BS6323 PARTE 5 ERW 1, ERW 2, ERW 3, ERW 4, ERW 5 | Grado: | 12X18H12T |
|---|---|---|---|
| OD.: | 3/4" (19.05), 1"(25.4), 1-1/4" ((31.75), 1-1/2" ((38.1), 2" (50.8), 2-1/2" ((63.5), 3" (76.2) | Tipo: | 1 KM, GKM, NKM, NZF |
| Programma: | BWG10, 12, 14, 16, 18, 20, 22, 25 | Materiale: | Acciaio al carbonio |
| Evidenziare: | Funzionamento nel tubo della caldaia,Tubo di caldaia in acciaio a basso tenore di carbonio,ERW1 Tubo della caldaia |
||

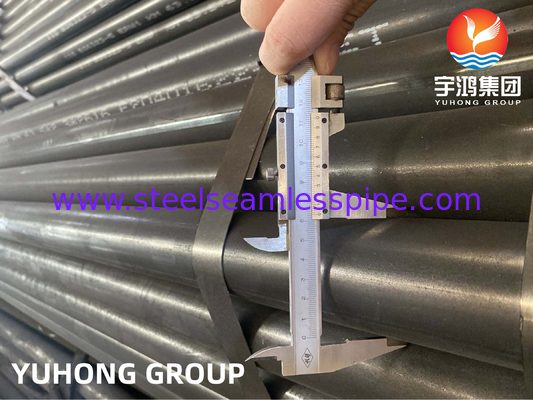

BS 6323-5 ERW1 KM Tubo per caldaie
BS 6323-5 ERW1 KM Boiler Tube è una specifica standard britannica per tubi di acciaio al carbonio saldatati a resistenza elettrica (ERW) utilizzati nelle applicazioni di caldaia.Il grado ERW1 indica che il tubo è fabbricato con un materiale in acciaio a basso tenore di carbonio, mentre la designazione KM indica che il tubo è adatto a sistemi di caldaie ad alta temperatura e pressione.,e prova del tubo della caldaia per garantire le sue prestazioni sicure e affidabili nelle applicazioni delle caldaie industriali.
Grado di acciaio e composizione chimica:
| Progettazione nazione |
Composizioni chimiche (analisi della cucchiaia) | Proprietà meccaniche | |||||||||||||
| C | - Sì. | M | P | S | KM (saldato) | GMK e GZF (annealed) | MNC e NZF (normalizzati) | ||||||||
| - Max. - Cosa? | - Max. - Cosa? | - Max. - Cosa? | - Max. - Cosa? | - Max. - Cosa? | Re Min. |
Rm Min. |
A min |
A Min. |
Re Min. |
Rm Min. |
A Min. |
Re Min. |
Rm Min. |
A Min. |
|
| D/a≤ 20 |
D/a> 20 |
||||||||||||||
| % | % | % | % | % | N/m m2 |
N/m m2 |
% | % | N/m m2 |
N/m m2 |
% | N/m m2 |
N/m m2 |
% | |
| ERW 1 | 0.13 | - Cosa? | 0.60 | 0.050 | 0.050 | 200 | 300 | 10 | 20 | 150 | 270 | 27 | 155 | 280 | 25 |
| ERW 2 | 0.16 | - Cosa? | 0.70 | 0.050 | 0.050 | 250 | 340 | 8 | 15 | 195 | 300 | 27 | 195 | 320 | 25 |
| ERW 3 | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 300 | 400 | 7 | 12 | 215 | 340 | 26 | 215 | 360 | 24 |
| ERW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 350 | 450 | 6 | 10 | 235 | 400 | 24 | 235 | 410 | 22 |
| ERW 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 420 | 420 | 6 | 8 | 340 | - Cosa? | - Cosa? | 340 | 490 | 20 |
| Diametro | Tolleranza | |||
| 1 | 2 | 3 | ||
| - Si ', si '. | Fino e compresi | Condizione KM D/a | GKM, GZF,NKM, NZF condizione 20 |
|
| ≤ 40 GKM,GZF, | ||||
| NKM, condizione NZF≤20 | ||||
| mm | mm | mm | mm | mm |
| 20 | ± 0.12 | ± 0.18 | ± 0.24 | |
| 20 | 30 | ± 0.15 | ± 0.22 | ± 0.30 |
| 30 | 50 | ± 0.20 | ± 0.30 | ± 0.40 |
| 50 | 70 | ± 0.25 | ± 0.37 | ± 0.50 |
| 70 | 90 | ± 0.30 | ± 0.45 | ± 0.60 |
| 90 | 110 | ± 0.35 | ± 0.52 | ± 0.70 |
| 110 | 130 | ± 0.45 | ± 0.68 | ± 0.90 |
| 130 | 150 | ± 0.55 | ± 0.82 | ± 110 |
| 150 | 170 | ± 0.65 | ± 0.97 | ± 130 |
| 170 | ± 0,75% di superficie esterna | ± 1% del diametro esterno | ±1,5% del diametro esterno | |
| diametro |
||||
| Dimensioni dei tubi per scambiatori di calore e condensatori e caldaie | |||||||||||
| Diametro esterno | BWG | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| Spessore della parete mm | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| mm | centimetro | Peso kg/m | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 e 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 e mezzo | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 e mezzo | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 e mezzo | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| Forma del tubo:Stretti e a piega in U, con pinne e avvolgenti | |||||||||||
| tubi di acciaio inossidabile:A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216-5, A/SA688, B/SB163, JIS-G3463, GOST9941-81. | |||||||||||
|
Tubo di acciaio di carbonio e lega:A/SA178, A/SA179, A/SA192, A/SA209, A/SA210, A/SA213, A.SA214, SA423 |
|||||||||||
Applicazione
Società di perforazione petrolifera offshore
Generazione di energia
Prodotti petrochimici
Trasformazione del gas
Prodotti chimici speciali
Prodotti farmaceutici
Apparecchiature farmaceutiche
Apparecchiature chimiche
Attrezzature per l'acqua di mare
Scambiatori di calore
Condensatori
Industria della pasta e della carta
