Yuhong Holding Group Co., LTD
 |
| Luogo di origine: | Cina |
| Marca: | YUHONG |
| Certificazione: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Numero di modello: | TP316L |
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | caso/pallet Piega-di legno |
| Tempi di consegna: | 7 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 1000 tonnellate/mese |
| Nome del prodotto: | Pacchi di metropolitana | Materiale: | Acciaio al carbonio, acciaio inossidabile, acciaio legato, lega di rame |
|---|---|---|---|
| Dimensione: | Come esigenze del disegno dell'acquirente | Applicazione: | Scambiatore di calore tubolare, produzione chimica, industria petrolifera, potere di energia, farmac |
| Evidenziare: | Fusoli di tubi in acciaio inossidabile per scambiatori di calore,TP316L Fusoli di tubi in acciaio inossidabile,Parti per scambiatori di calore ASME SA213 |
||

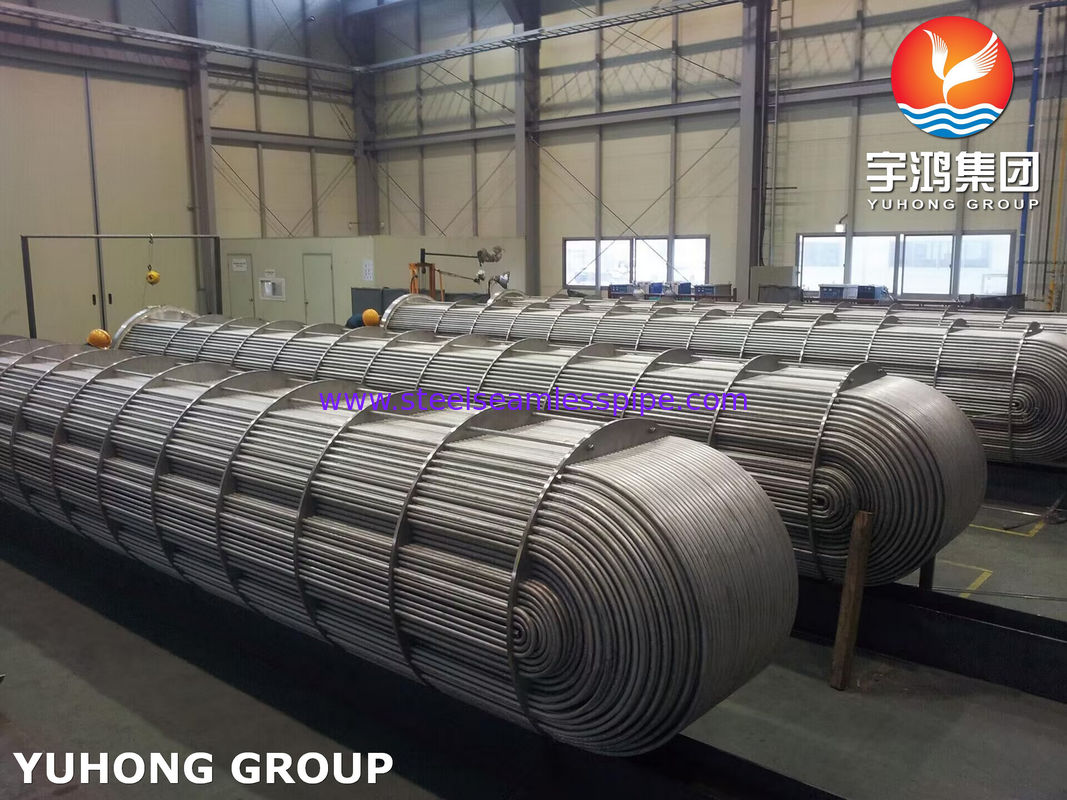

ASME SA213 TP316L Pezzi per scambiatori di calore in tubo in acciaio inossidabile
Processo di fabbricazione di fasci di tubi per scambiatori di calore:
1. preparazione del materiale: selezionare il materiale giusto per la produzione. i materiali di fascio di tubi comunemente utilizzati sono acciaio inossidabile, lega di rame, ecc.,secondo le condizioni di lavoro e le proprietà del fluido per scegliere il materiale appropriato.
2. Processing tubo fascio: Secondo i requisiti di progettazione, il tubo sarà tagliato nella dimensione richiesta del segmento del tubo.
Le sezioni dei tubi sono collegate in fasci mediante estensioni, ecc.
Saldatura orientale del tubo del piede: tutte le parti del fascio del tubo sono saldate.Il processo di saldatura deve essere eseguito in conformità con le specifiche del processo di saldatura corrispondenti per garantire la profondità e la larghezza della saldatura..
4Trattamento di pulizia: il fascio del tubo saldato viene pulito per rimuovere le scorie di saldatura e altre impurità generate durante il processo di saldatura.è anche necessario prevenire la corrosione e la polvere all'interno del fascio del tubo.
5- Prova e ispezione: prova non distruttiva del fascio per garantire che la qualità del fascio soddisfi i requisiti.
I metodi di rilevamento comunemente utilizzati includono i raggi X, gli ultrasuoni e così via.
6. Trattamento superficiale: trattamento anticorrosione della superficie esterna del fascio del tubo.
7Imballaggio e trasporto: imballaggio e trasporto del fascio di tubi completato per evitare che venga trasportato
Danni.
Processo di installazione del fascio del tubo dello scambiatore di calore:
1. Preparazione prima dell'installazione: controllare il fascio del tubo dello scambiatore di calore e le relative attrezzature per assicurarsi che non vi siano danni o allentamenti. Preparare gli strumenti e i materiali di installazione necessari.
2. Posizionamento dell'installazione: in base ai requisiti di progettazione e alla situazione di costruzione effettiva, determinare l'installazione dei tubi per scambiatori di calore
Assicurare la precisione dell'installazione misurando e contrassegnando.
3. campione di installazione: installare il telaio di supporto e il dispositivo di supporto nella posizione di installazione del fascio del tubo dello scambiatore di calore per garantire la stabilità e l'equilibrio del fascio del tubo.
4. Collegare la condotta: secondo i requisiti di progettazione, collegare la condotta di importazione ed esportazione e la valvola corrispondente.
5. Installazione del fascio del tubo: collocare il fascio del tubo fatto al telaio di supporto e prestare attenzione a mantenere il livello del fascio del tubo
E perpendicolarità, fissare il fascio del tubo al supporto con gli strumenti appropriati.
6. Connessione a pipeline: secondo i requisiti di progettazione, la pipeline è collegata per garantire che la connessione sia stretta e sigillata.
7. prova di ispezione: dopo l'installazione, controllare e testare il fascio del tubo dello scambiatore di calore. verificare se vi è un fenomeno di allentamento o di perdite,testare la capacità portante e la resistenza alla corrosione del fascio del tubo.
8. misure di protezione: dopo il completamento dell'installazione, il fascio del tubo dello scambiatore di calore è protetto.per proteggere il fascio del tubo dall'influenza dell'ambiente esterno.
Alcune delle prove di qualità effettuate da noi includono:
| Prova di corrosione | Eseguito solo su richiesta specifica del cliente |
| Analisi chimica | Prova effettuata secondo gli standard di qualità richiesti |
| Prova distruttiva/meccanica | Tensile, durezza, appiattimento, fiamma, flange. |
| Provate di piegatura inversa e di piegatura a piana | Eseguito in piena conformità con le norme pertinenti e le norme ASTM A-450 e A-530, che garantisce l'espansione, la saldatura e l'uso senza problemi alla fine del cliente |
| Test di corrente di cratera | Realizzato per rilevare le omogeneità nel sottosuolo utilizzando il sistema digitale di prova dei segni di difetto |
| Prova idrostatica | Test idrostatici al 100% effettuati secondo le norme ASTM-A 450 per il controllo delle perdite di tubi e pressione massima sopportabile 20Mpa/7s. |
| Prova di pressione dell'aria | Per verificare eventuali prove di perdita di aria |
| Ispezione visiva | Dopo la passivazione, ogni singola lunghezza di tubi e tubi è sottoposta a un accurato controllo visivo da parte di personale qualificato per rilevare difetti superficiali e altre imperfezioni |
Sistemi di accensione
Un tipo di scambiatore di calore a guscio e tubo, appartenente alle apparecchiature petrolchimiche, è composto da componenti principali quali la scatola del tubo, il guscio e il fascio del tubo,e si chiama così perché il suo tubo di scambio termico è a forma di ULo scambiatore di calore a tubo a forma di U ha solo una piastra di tubo e entrambe le estremità del tubo sono fissate sulla stessa piastra di tubo.
La caratteristica di questo tipo di scambiatore di calore è che il fascio del tubo può essere liberamente telescopato,e lo stress termico non sarà causato dalla differenza di temperatura tra il tubo e il guscio, e le prestazioni di compensazione termica sono buone; la lunghezza del tubo è doppia, il flusso è lungo, il flusso è elevato, le prestazioni di trasferimento di calore sono buone; forte capacità portante;Il fascio del tubo può essere tirato dal guscio, facile da riparare e pulire, e la struttura è semplice e il costo è economico.e perché il raggio di piegatura del tubo più interno non può essere troppo piccolo, il tubo di distribuzione nel centro della piastra del tubo non è compatto, quindi il numero di tubi non può essere troppo, e c'è un vuoto nella parte centrale del fascio del tubo,in modo che il flusso di guscio è facile a corto circuito e influenzare il trasferimento di calore guscioInoltre, per compensare l'assottigliamento della parete del tubo dopo la piegatura, la parte dritta del tubo deve utilizzare un tubo con una parete più spessa.solo adatto per la differenza di temperatura della parete della conchiglia è grande, o il mezzo della conchiglia facile da scalare e il mezzo del tubo pulito e non facile da scalare, alta temperatura, alta pressione, situazione corrosiva.
