Lo scambiatore di calore a piastra di tubo fisso si riferisce a uno scambiatore di calore a guscio e a un scambiatore di calore a tubo in cui le piastre dei tubi su entrambe le estremità del fascio del tubo sono fissate al guscio mediante saldatura.Dopo che la piastra del tubo e il guscio sono saldati, può anche servire come una flangia e essere collegata alla flangia della scatola del tubo con bulloni.Il vantaggio è che la struttura è semplice e il diametro interno del guscio richiesto è il più piccolo, garantendo al contempo superfici di trasferimento di calore uguali.

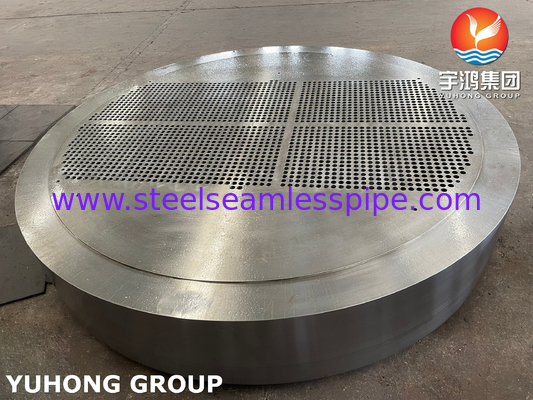

I fogli di tubo sono componenti chiave di vari scambiatori di calore e recipienti a guscio e tubo.ci sono diversi tipi di fogli di tubi, ciascun tipo progettato per un'applicazione specifica.
1.Lavanda di tubo fisso: Descrizione: La lamina di tubo fisso è fissata nel guscio dello scambiatore di calore e saldata o saldata nel foro della lamina di tubo fisso.Non si muoveranno rispetto al foglio del tubo e l'espansione tra i tubi e il guscio è molto piccolo.
2. foglio di tubo galleggiante:
Descrizione: la struttura del foglio galleggiante consente ai fasci di tubo di espandersi e contrarsi liberamente con i cambiamenti di temperatura.TuttaviaUtilizzare l'hs desien quando c'è una presenza di stgticat temptre vanaton per aiutare a prevenire danni ai tubi e alle giunzioni tubo-piastra.
3. Fascio di tubi a forma di U:
Descrizione: In uno scambiatore di calore a fascio a tubo U, i tubi sono piegati in una "forma". Le estremità dei tubi a forma di U sono fissate o saldate a un singolo foglio di tubo.Questa configurazione è tipicamente utilizzata in applicazioni in cui è necessario accogliere l'espansione e la contrazione termiche, ma il connettore deve essere rimosso per manutenzione.
4. Piastra di tubo galleggiante:
Nota: in alcuni scambiatori di calore a guscio e a tubo, l'altra estremità è chiusa da uno scambiatore di calore a testa galleggiante e una estremità del guscio è chiusa da un foglio di tubo fisso.La testa galleggiante può muoversi axialmente per accogliere l'espansione termica e la contrazione del tuboQuesto disegno è comune negli scambiatori di calore Rappe.
5.Lavanda fissa (con descrizione della giunzione di espansione) Se il collegamento temporaneo tra il tubo e il guscio è importante e un lavandino galleggiante potrebbe non essere pratico,le giunzioni di espansione possono essere incorporate nella progettazione del tubo fissoQueste giunture di espansione consentono una certa quantità di movimento mantenendo una forte connessione tra il tubo e il foglio di tubo.compresa l'applicazione specifica, i requisiti di temperatura e pressione e la necessità di adattarsi all'espansione e alla contrazione termica.La corretta selezione e progettazione dei fogli di tubi è fondamentale per garantire un funzionamento efficiente e sicuro degli scambiatori di calore e dei recipienti a pressione
- Sì.
Le caratteristiche di uno scambiatore di calore a piastra di tubo fisso sono:
1- La infiltrazione del bypass è piccola;
2Le forge sono meno utilizzate e il costo è basso;
3Nessuna perdita interna;
4L'area di trasferimento del calore è dal 20% al 30% maggiore di quella dello scambiatore di calore a testa galleggiante.
Gli svantaggi degli scambiatori di calore a piattaforma di tubo fisso sono:
1. la differenza di temperatura tra la conchiglia e la parete del tubo è grande. quando t ≥ 50°C, deve essere installato un giunto di espansione sulla conchiglia;
2La forza di differenza di temperatura è facilmente generata e la tensione di differenza di temperatura è facilmente generata tra la piastra del tubo e la testa del tubo, causando danni;
3. il lato della conchiglia non può essere pulito meccanicamente;
4Dopo la corrosione dei tubi, essi verranno smaltiti insieme con l'involucro, e la vita dell'attrezzatura sarà breve.
