| Luogo di origine: | Cina |
| Marca: | YUHONG |
| Certificazione: | API , ABS, DNV, GL , LR, NK. |
| Numero di modello: | ASTM A234 WP9 CL1/CL3 Acciaio legato 180° gomito |
| Quantità di ordine minimo: | 1 PC |
|---|---|
| Imballaggi particolari: | Plwood caso o Pallet |
| Tempi di consegna: | 7 giorni |
| Termini di pagamento: | L/C, T/T |
| Nome del prodotto: | Acciaio legato gomma di cuffia | Specificità: | ASTM A234, ASME SA234 |
|---|---|---|---|
| Standard di dimensioni: | ASME/ANSI B16.9 | Materiale: | acciaio al carbonio, acciaio legato |
| O.D.: | 1/8" N.B.: a 48" N.B.: | W.T.: | Programma 10s - programma XXS |
| Raggio di piegatura: | R=1D, 2D, 3D, 5D, 6D, 8D, 10D o Personalizzato | Tipo: | La LR, SR, un gomito da 45/90/180 di grado |
| Connessione: | Saldatura | ||
| Evidenziare: | tubo di acciaio in lega 180 gradi gomito,CL3 Fitting per tubi di legatura in acciaio legato,Pipa di scarico a 180 gradi gomito |
||

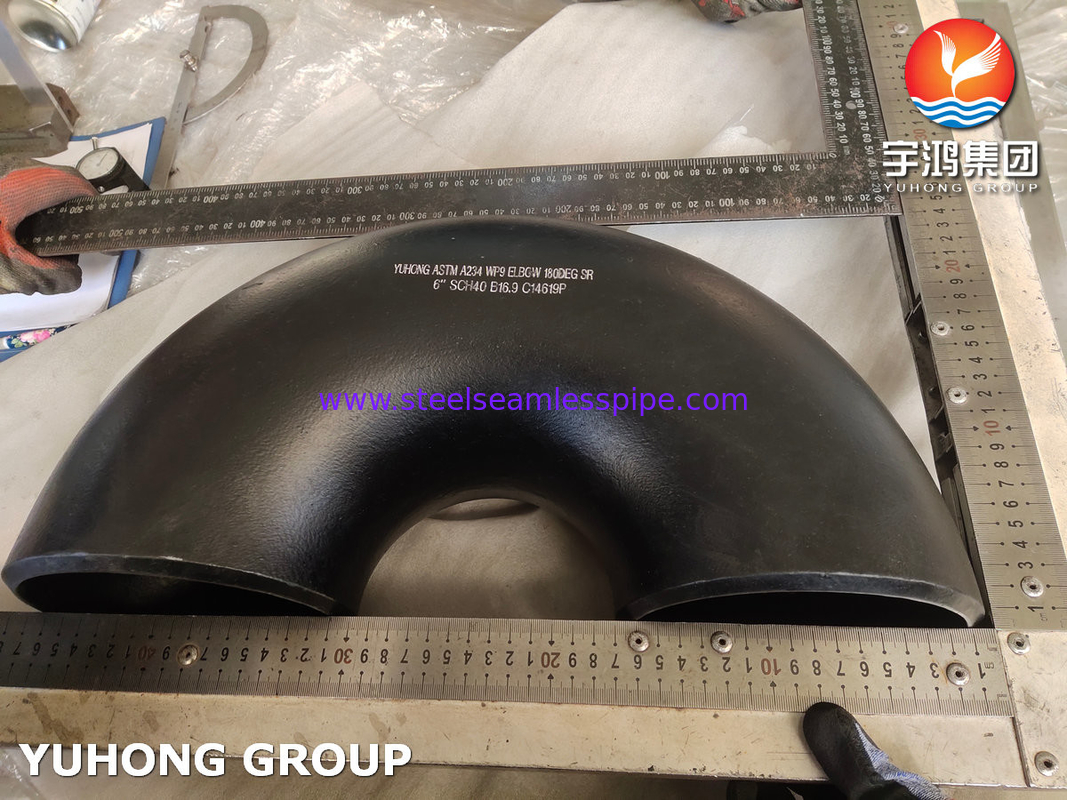

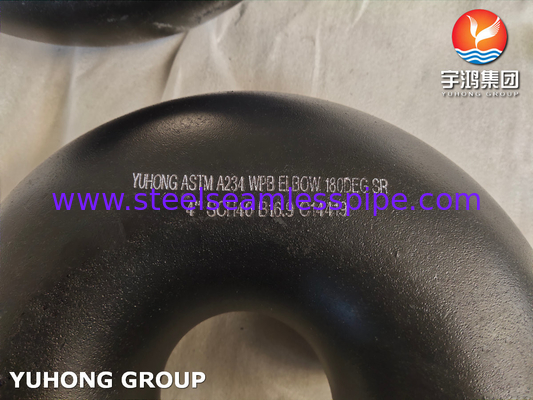

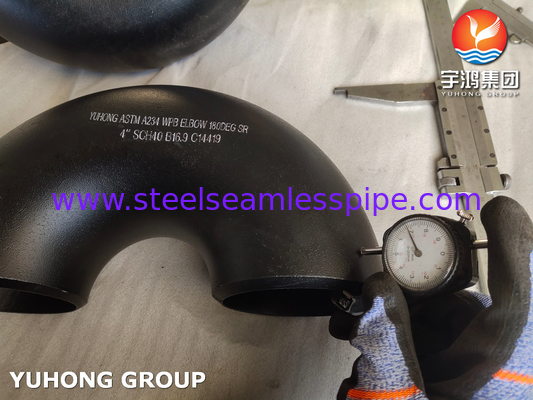

B16.9 ASTM A234 WP9CL.1 / CL.3Acciaio in lega 180 DEG.
ASTM A234 WP9Gli accessori per tubi hanno buone prestazioni in condizioni di alta temperatura.Il grado WP9 ha due classi - classe 1 e classe 3 con diverse proprietà meccaniche.È necessario scegliere la classe corretta quando si installa i sistemi di tubazione. ASTM A234 WP9 Classe 3 hanno una migliore resistenza al rendimento e resistenza alla trazione.
Altri tipi di leghe a basso tenore di carbonio quali: WP1, WP11 classe 1, WP11 classe 2, WP11 classe 3, WP12 classe 1, WP12 classe 2, WP22 classe 1, WP22 classe 3, WP5 e WP9 devono essere forniti nell'annealed,isotermici, o condizione normalizzata e temperata. Se normalizzata e temperata, la temperatura di temperatura per WP11 classe 1, WP11 classe 2, WP11 classe 3, WP12 classe 1,e WP12 Classe 2 non deve essere inferiore a 1150 °F [620 °C]; per i gradi WP5, WP9, WP22 classe 1 e WP22 classe 3, la temperatura di temperatura non deve essere inferiore a 1250 °F [675 °C].
Fittings per tubi in acciaio in lega ASTM A234 WP9 Composizione chimica
|
Grado e simbolo di marcatura |
Composizione, % |
||||||
|
C
|
M
|
P
|
S
|
- Sì.
|
Cr
|
Mo.
|
|
|
WPB
|
0.30 max.
|
0.29-1.06
|
0.050
|
0.058
|
0.10 minuti
|
0.40 max.
|
0.15 max.
|
|
WPC
|
0.35 max.
|
0.29-1.06
|
0.050
|
0.058
|
0.10 minuti
|
0.40 max.
|
0.15 max.
|
|
WP1
|
0.28 max.
|
0.30-0.90
|
0.045
|
0.045
|
0.10-0.50
|
- Sì, signore.
|
0.44-0.65
|
|
WP12 CL1, WP12 CL2 |
0.05-0.20
|
0.30-0.80
|
0.045
|
0.045
|
0.60 massimo
|
0.80-1.25
|
0.44-0.65
|
|
WP11 CL1,
|
0.05-0.15
|
0.30-0.60
|
0.030
|
0.030
|
0.50-1.00
|
1.00-1.50
|
0.44-0.65
|
|
WP11 CL2, WP11 CL3
|
0.05-0.20
|
0.30-0.80
|
0.040
|
0.040
|
0.50-1.00
|
1.00-1.50
|
0.44-0.65
|
|
WP22 CL1, WP22 CL3
|
0.05-0.15
|
0.30-0.60
|
0.040
|
0.040
|
0.50 al massimo
|
1.90-2.60
|
0.87-1.13
|
|
WP5 CL1, WP5 CL3
|
0.15 max.
|
0.30-0.60
|
0.040
|
0.030
|
0.50 al massimo
|
4.0-6.0
|
0.44-0.65
|
|
WP9 CL1, WP9 CL3
|
0.15 max.
|
0.30-0.60
|
0.030
|
0.030
|
1.00 massimo
|
8.0-10.0
|
0.90-1.10
|
|
WPR
|
0.20 max.
|
0.40-1.06
|
0.045
|
0.050
|
- Sì, signore.
|
- Sì, signore.
|
- Sì, signore.
|
|
WP91
|
0.08-0.12
|
0.30-0.60
|
0.020
|
0.010
|
0.20-0.50
|
8.0-9.5
|
0.85-1.05
|
|
WP911
|
0.09-0.13
|
0.30-0.60
|
0.020
|
0.010
|
0.10-0.50
|
8.5-9.5
|
0.90-1.10
|
Fittings per tubi in acciaio in lega ASTM A234 WP9 Proprietà meccaniche
|
Grado e simbolo di marcatura
|
WPB
|
WPC, WP11 CL1, WP12 CL2
|
WP1
|
WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1
|
WPR
|
WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3
|
WP24
|
WP91
Tipo 1 e 2
|
WP92
WP911
|
|
Resistenza alla trazione, intervallo Ksi [MPa]
|
60-95 [415-655] |
70-95 [485-655]
|
55-80 [380-550)
|
60-85 [415-585] |
63-88 [435-605]
|
75-100 [520]
|
85 [585]
|
90 [620]
|
90-120 [620-840]
|
|
Forza di resa, min, Ksi [MPa] (0,2% di spostamento o 0,5% di estensione - sotto carico)
|
35 [240]
|
40 [275]
|
30 [205]
|
30 [205]
|
46 [315]
|
45 [310]
|
60 [415]
|
60 [415]
|
64 [450]
|
Specifica standard per i raccordi per tubi in acciaio legato ASTM A234 WP9
| Specificità | ASTM A234 / ASME SA234 |
| Dimensioni | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43 |
| Dimensione | 1/8 NB TO 48 NB. (Sousless & 100% X-Ray welded, fabbricato) |
| Tipo | Non cucito / saldato / fabbricato |
| Raggio di piegatura | R=1D, 2D, 3D, 5D, 6D, 8D, 10D o personalizzato |
| Spessore | Sch 5, Sch 10, Sch 40, Sch 80, Sch 160, Sch XXS |
Altri materiali
| Leghe di nichel | ASTM / ASME SB 336 UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201 ), UNS 4400 (MONEL 400), UNS 8020 (ALLOY 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601),UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C276) |
| Acciaio inossidabile | ASTM / ASME SA 403 GR WP "S" / "W" / "WX" 304, 304L, 304H, 304N, 304LN, 309, 310H, 316, 316H, 317, 317L, 321, 321H, 347, 347 H |
| Acciaio duplex | ASTM / ASME SA 815 UNS NO.S 31803, S 32205, S 32550, S 32750, S 32760 |
| Acciaio al carbonio | ASTM/ASME A 234 WPB, WPC ASTM / ASME A 860 WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 e WPHY 70 |
| Acciaio legato | ASTM/ASME A 234 WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 23, WP 91 |
Applicazioni di accessori per tubi in lega ASTM A234 WP9
