Yuhong Holding Group Co., LTD
Luogo di origine: | Cina |
Marca: | YUHONG |
Certificazione: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
Numero di modello: | EN10028 1,4541 |
Quantità di ordine minimo: | 500 kg. |
---|---|
Prezzo: | NEGOTIABLE |
Imballaggi particolari: | Cassa in legno piatto/cassa in ferro/confezione con tappo in plastica |
Tempi di consegna: | 10-90 giorni |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | Secondo la richiesta del cliente |
Norme: | EN10028 1,4541 | Dimensione: | 1/2» - 48" |
---|---|---|---|
Materiale: | Acciaio inossidabile, 1.4541 | Applicazione: | Scambiatore di calore a testa galleggiante |
Progettazione: | Personalizzato | Forma: | Fabbricazione a partire da: |
Evidenziare: | 1.4541 Foglio di tubo in acciaio inossidabile,Conchiglia di scambiatore di calore Tubo in acciaio inossidabile |

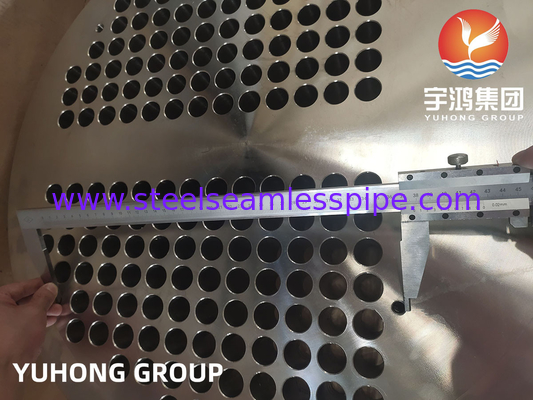

EN10028 1.4541 Fogli di tubi in acciaio inossidabile
EN10028 1.4541 è uno standard europeo per l'acciaio inossidabile, in particolare per l'acciaio inossidabile austenitico.
Un foglio di tubo in acciaio inossidabile si riferisce a una piastra piatta con fori forati o lavorati per ospitare i tubi.e altri recipienti a pressione per sostenere e mantenere i tubi in posizione.
Pertanto, la EN10028 1.4541 si riferisce a una lamiera di tubi in acciaio inossidabile di grado 1.4541, che è comunemente utilizzato per la sua eccellente resistenza alla corrosione e resistenza ad alte temperature.
Un foglio di tubo è un componente essenziale di uno scambiatore di calore. Si tratta di una piastra circolare contenente una serie di fori per tenere i tubi in posizione.I tubi vengono inseriti attraverso questi fori e poi espansi o saldati al foglio del tubo per creare un forte e tenuta a perdita di connessione.
Il foglio del tubo funge da barriera tra i lati ad alta pressione e basso pressione dello scambiatore di calore, assicurando che i fluidi che fluiscono attraverso i tubi non si mescolino tra loro.Il foglio del tubo fornisce anche supporto e stabilità ai tubi, impedendo loro di abbassarsi o di vibrare in condizioni di funzionamento.
I fogli di tubi sono in genere realizzati con materiali in grado di resistere ad alte temperature e ambienti corrosivi, come l'acciaio inossidabile, l'acciaio al carbonio o il titanio.La scelta del materiale dipende dalle esigenze specifiche dello scambiatore di calore, compresi il tipo di fluidi trattati e le condizioni di esercizio.
La progettazione del foglio del tubo è fondamentale per un efficiente trasferimento di calore e per prevenire il guasto del tubo.e il numero e la disposizione dei fori nel foglio del tubo sono attentamente considerati durante il processo di progettazione.
Oltre a tenere i tubi in posizione, i fogli di tubo forniscono anche una superficie per il fissaggio del guscio o dell'alloggiamento dello scambiatore di calore.Il guscio è tipicamente avvitato o saldato al foglio del tubo per creare un involucro sigillato per i tubi.
La lamina del tubo svolge un ruolo fondamentale nelle prestazioni e nell'affidabilità di uno scambiatore di calore.e fornisce una connessione sicura tra i tubi e il guscio.
1.4541 Composizione chimica
Composizione chimica, % | ||||||||
Classe di acciaio | C, ≤ | Si, ≤ | Mn, ≤ | P, ≤ | S, ≤ | Cr | Ni | Ti |
X6CrNiTi18-10 (1.4541) | 0,08 | 1,00 | 2,00 | 0,045 | 0,015 | 17- 0-190 | 9- 0-12.0 | 5xC a 0,70 |
1.4541 Gradi equivalenti
EN X6CrNiTi18-10 (1.4541) grado equivalente di materiale | ||||
Unione europea | Stati Uniti | ISO | Cina | Giappone |
Nome dell'acciaio (numero del materiale) | Grado (UNS) | Grado (numero ISO) | Grado (UNS) | Grado |
X6CrNiTi18-10 (1.4541) | 321 (UNS S32100) | X6CrNiTi18-10 (4541-321-00-I) | 0Cr18Ni10Ti; | SUS321 |
06Cr18Ni11Ti (nuova designazione) (S32168) |
Il processo di produzione di un foglio di tubo comprende diversi passaggi, tra cui la selezione del materiale, la progettazione, la lavorazione e il controllo della qualità.
1Selezione del materiale: il foglio di tubo è in genere realizzato con un metallo o una lega di alta qualità, come acciaio al carbonio, acciaio inossidabile o titanio.La scelta dei materiali dipende dall'applicazione specifica, compresi fattori quali temperatura, pressione e resistenza alla corrosione.
2. Progettazione: la progettazione del foglio del tubo si basa sulle esigenze dello scambiatore di calore o del recipiente a pressione in cui verrà utilizzato.e dimensioni generali.
3. La lavorazione: il foglio di tubo viene lavorato utilizzando vari processi, tra cui perforazione, fresatura e tornitura.Questo viene fatto utilizzando una macchina di perforazione specializzata o apparecchiature CNC (Computer Numerical Control)I fori devono essere posizionati e allineati con precisione per assicurare un corretto inserimento del tubo.
4. Finitura: dopo la perforazione, il foglio del tubo viene tipicamente lavorato per ottenere lo spessore e la finitura superficiale desiderati.Questo può comportare operazioni di fresatura o di tornitura per rimuovere il materiale in eccesso e creare un, superficie piana.
5Trattamento termico: a seconda del materiale e dell'applicazione, il foglio di tubo può subire un trattamento termico per migliorare le sue proprietà meccaniche, come la durezza e la resistenza.Questo passaggio è cruciale per garantire che il tubo può resistere alle condizioni di funzionamento richieste.
6Controllo della qualità: durante tutto il processo produttivo, vengono attuate misure di controllo della qualità per garantire che il foglio di tubo soddisfi le specifiche richieste.test non distruttivi (come i test ad ultrasuoni o radiografici), e ispezioni visive.
7. Assemblaggio: una volta lavorato e ispezionato il foglio di tubo, esso può essere assemblato nello scambiatore di calore o nel recipiente a pressione.Si tratta di inserire i tubi nei fori del tubo e fissarli in posizione utilizzando metodi come la saldatura o l'espansione.
8- ispezione finale: prima di mettere in servizio lo scambiatore di calore o il recipiente a pressione,viene effettuata un'ispezione finale per verificare che il foglio di tubo e l'intero gruppo soddisfino tutte le specifiche e le norme richieste.
È importante notare che il processo di produzione di un foglio di tubo può variare a seconda dei requisiti specifici dell'applicazione e delle capacità del produttore.
Il foglio di tubo svolge diverse funzioni importanti in queste applicazioni:
1. Sostegno del tubo
2. Sigillatura dei tubi
3Trasferimento di calore
4. Contenimento della pressione
5. Allineamento dei tubi
6. Pulizia dei tubi
