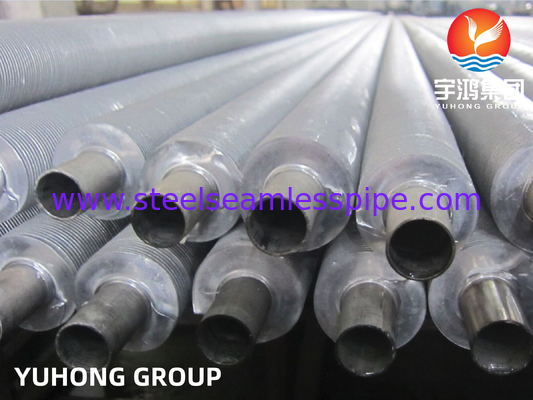

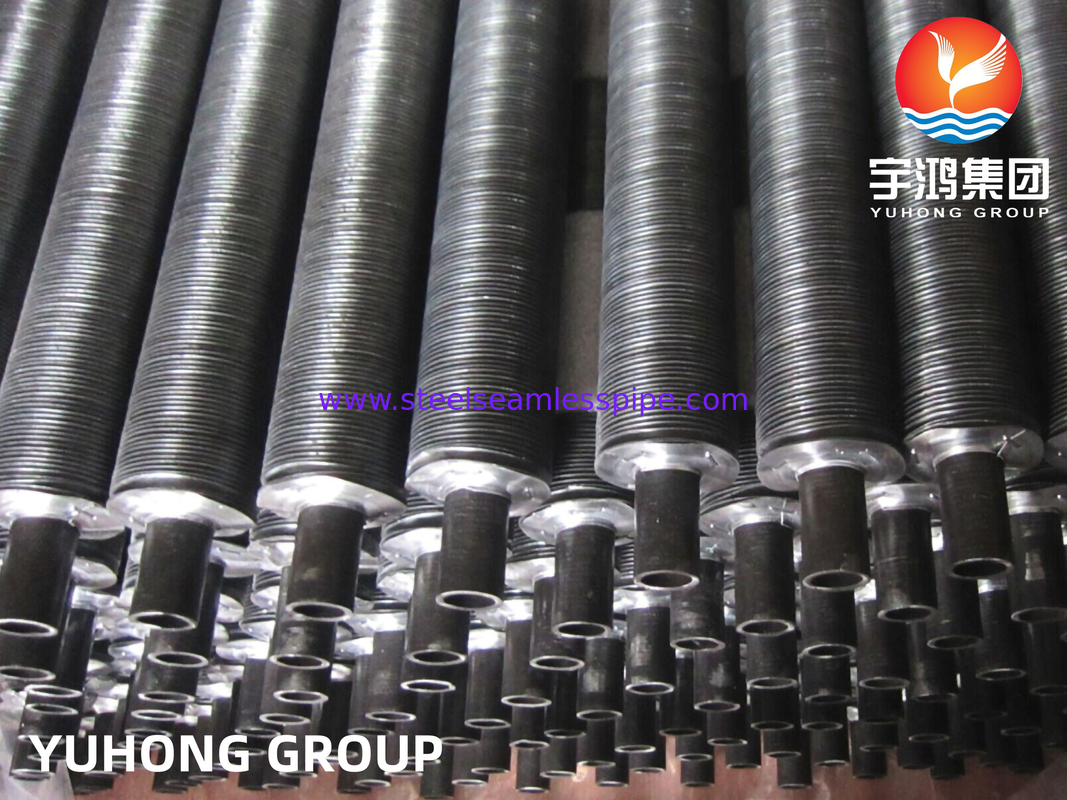

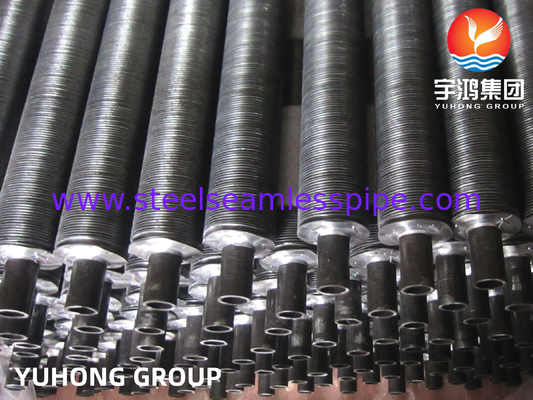

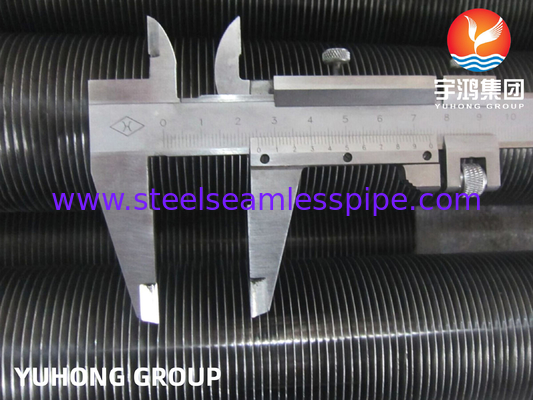

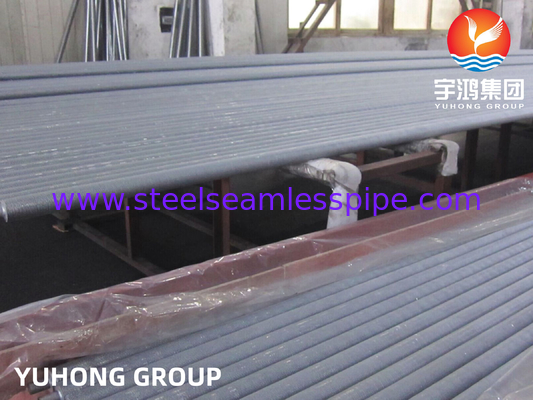

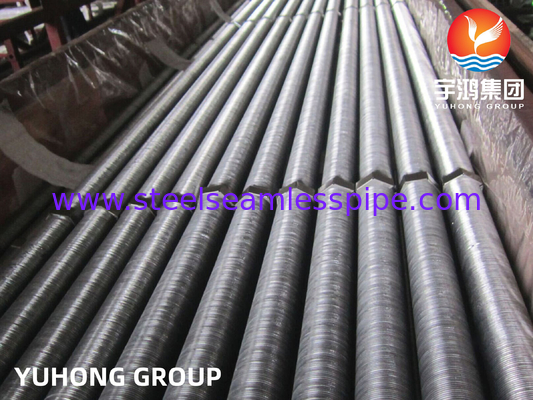

Tubi a pinna di tipo L per caldaie per scambiatori di calore

Tubo a pinne di tipo KL per scambiatori di calore

Prima di avvolgere le pinne, avvolgere i modelli sul tubo base, o aggiungere una lama al avvolgitore, avvolgere il tubo base,e usare la lama posteriore un tubo a pinne fatto da avvolgimento, grugnando e avvolgendo allo stesso tempo.

Il tubo a pinne di tipo KL si basa sul massimo contatto superficiale tra le pinne e il tubo, che è garantito dalla tensione delle strisce di pinne che si formano a forma di elica attorno al tubo pre-convolto,fornendo un miglior legame e trasferimento di caloreLa temperatura massima di lavoro del tubo a pinne di tipo KL può raggiungere 250 °C e la pressione massima di lavoro può raggiungere 3,2 MPa.

LL tipo tubo a pinne per scambiatori di calore

Il tubo a pinne di tipo LL è un tubo a pinne in cui i piedi delle pinne sono preformati in una forma LL (LL sovrapposte) e una striscia di pinne di alluminio o pinne di rame viene applicata al tubo di base sotto tensione.Tuttavia, i piedi sono preformati in modo che un piede si sovrapponga all'altro, aumentando la protezione del tubo di base e l'area di contatto termico del tubo a pinne.apparecchi per il riscaldamento dell'aria., la temperatura massima di funzionamento può raggiungere i 180 °C.

Il design della pinna a forma di "LL" è caratterizzato da pinne interconnesse che sono intrecciate per impedire il movimento e la separazione.le pinne piatte lisce con pinne a forma di "LL" perpendicolari alla superficie del tubo in acciaio senza cuciture forniscono una resistenza molto bassa al flusso di aria/gas e garantiscono che l'inquinamento sia mantenuto al minimoLa parte inferiore della pinna è a contatto con il tubo di base e fornisce una giacca completa sulla lunghezza della pinna.Questo tubo a pinne di tipo LL viene spesso utilizzato come sostituto per pinne estruse più costose in ambienti corrosivi.

Vantaggi

Trasferire calore da un fluido caldo a un fluido più freddo attraverso una parete di tubo è il motivo per cui molti di noi usano tubi a pinne.

Ma potreste chiedervi, qual è il vantaggio principale dell'uso di un tubo a pinne?

Non utilizzando un tubo a pinne, la superficie esterna non è significativamente maggiore della superficie interna.il fluido con il più basso coefficiente di trasferimento di calore detterà il tasso di trasferimento globale di calore. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.

I tubi a pinne aumentano al di fuori dell'area superficiale, aumentando la velocità complessiva di trasferimento del calore.Ciò riduce quindi il numero totale di tubi necessari per una data applicazione, riducendo quindi anche la dimensione complessiva dell'attrezzatura e può a lungo termine ridurre il costo del progetto.In molti casi di applicazione, un tubo a pinne sostituisce sei o più tubi nudi a meno di 1/3 del costo e 1/4 del volume.

Per le applicazioni che comportano il trasferimento di calore da un fluido caldo a un fluido più freddo attraverso una parete di tubo, vengono utilizzati tubi a pinne.dove uno dei fluidi è aria o un altro gas, il coefficiente di trasferimento di calore sul lato dell'aria sarà molto inferiore, quindi è molto utile una superficie di trasferimento di calore aggiuntiva o uno scambiatore di tubi a pinne.Il flusso complessivo di un scambiatore di tubi a pinne è spesso di flusso incrociato, tuttavia, può anche essere un flusso parallelo o un contro-flusso.

Le pinne vengono utilizzate per aumentare la superficie effettiva dei tubi degli scambiatori di calore.i tubi a pinne sono utilizzati quando il coefficiente di trasferimento del calore all'esterno dei tubi è sensibilmente inferiore a quello all'internoIn altre parole, il calore trasferito da liquido a gas, vapore a gas, come lo scambiatore di calore vapore-aria e lo scambiatore di calore fluido-aria.

La velocità con cui può verificarsi tale trasferimento di calore dipende da tre fattori: la differenza di temperatura tra i due fluidi;[2] il coefficiente di trasferimento di calore tra ciascun fluido e la parete del tubo; e [3] la superficie a cui è esposto ciascun fluido.
