Yuhong Holding Group Co., LTD
 |
| Luogo di origine: | La Cina |
| Marca: | YUHONG |
| Certificazione: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Numero di modello: | ASTM A335 GR.P9 |
| Quantità di ordine minimo: | 10PCS |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | pacco Piega-di legno del caso di /Iron di caso con il cappuccio di plastica |
| Tempi di consegna: | 7days |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 1000Tons/Month |
| Tipo di pinna: | Metropolitana alettata fissata | Materiale per tubi: | GR.P9 |
|---|---|---|---|
| Lunghezza nuda: | 50 mm/50 mm | Lunghezza del perno: | 8891.5mm |
| Lunghezza totale: | 8991.5mm | Quantità dell'aletta: | 22 perni di Plane, 19,2 piani/piedi |

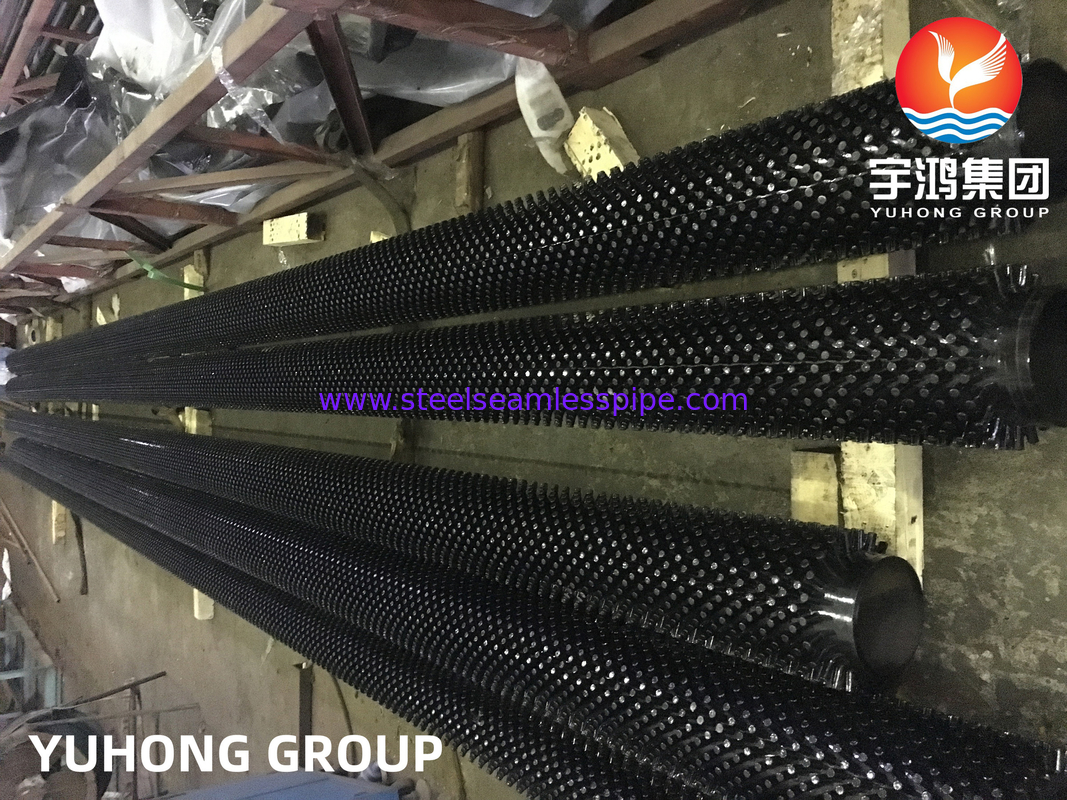

ASTM A335 GR.P9 Tubo a pinna con stucco in acciaio al carbonio per scambiatori di calore
tubi a spilloè utilizzato principalmente nell'industria petrolchimica e chimica del carbone per forni a riscaldamento tubolare, scambiatori di calore a convezione, preriscaldatori d'aria, apparecchiature chimiche, apparecchiature di scambio di calore.Per espandere l'area di trasferimento del calore del tubo di luce da 2 a 3 volte, può migliorare il coefficiente di trasferimento di calore del lato dei fumi, migliorare l'efficienza termica complessiva dell'apparecchiatura ed è un elemento di trasferimento di calore a risparmio energetico.La sua funzione principale è di ampliare l'area di trasferimento del calore del tubo e migliorare l'efficienza termica del forno di riscaldamento.
A335 GR.P9il materiale è la produzione standard statunitense di acciaio ad alta temperatura con lega di cromo-molibdeno resistente al calore, a causa della sua buona resistenza all'ossidazione,resistenza ad alte temperature e resistenza alla corrosione da solfuro, ampiamente utilizzati nei dispositivi di raffinazione del petrolio a alta temperatura, alta pressione, infiammabile, gasdotto esplosivo, in particolare il tubo di calore diretto del forno di riscaldamento, la temperatura media fino a 550 ~ 600 °C.
Processo di produzione
1. laminatura a caldo (tubo di acciaio senza cuciture estruso): tubo rotondo in bianco → riscaldamento → perforazione → laminatura obliqua a tre rotoli,laminatura o estrusione continua → staccamento del tubo → dimensionamento (o riduzione) → raffreddamento → raddrizzamento → prova di pressione dell'acqua (o rilevamento difetti) → marcatura → stoccaggio
2tubi di acciaio senza saldatura, di cilindrata inferiore o uguale a 2 mm: round pipe blank → heating → perforation → heading → annealing → acid pickling → oil coating (copper plating) → multi pass cold drawing (cold rolling) → blank pipe → heat treatment → straightening → water pressure test (flaw detection) → marking → storage
Indicazione delle dimensioni per i diversi tipi di tubi a pinne
| Tipo | Descrizione | tubo di base | Specifica delle pinne (mm) | ||
| O.D. (mm) | Peso delle pinne | Altezza delle pinne | Spessore delle pinne | ||
| Incorporato | Tubo di pinne di tipo G | 16-63 | 2.1-5 | < 17 | - 0 punti.4 |
| Altri prodotti | Metalli combinati mono-metalli | 8-51 | 1.6-10 | < 17 | 0.2-0.4 |
| tubo a pinne basse tubo a pinne tipo T | 10-38 | 0.6-2 | < 1.6 | - 0 punti.3 | |
| tubi di bambù, tubi ondulati | 16-51 | 8-30 | < 2.5 | / | |
| Ferita | tubo di pinna di tipo l/kl/ll | 16-63 | 2.1-5 | < 17 | - 0 punti.4 |
| Stringa | Tubo a pinna di corda | Da 25 a 38 | 2.1-3.5 | < 20 | 0.2-0.5 |
| Tipo U | tubi di tipo U | 16-38 | / | / | / |
| Saldatura | tubi a pinna di saldatura ad HF | 16-219 | 3-25 | 5-30 | 0.8-3 |
| Tubo di pinna di tipo H/HH | 25-63 | 8-30 | < 200 | 1.5-3.5 | |
| Tubo a pinna a spillo | 25-219 | 8-30 | 5-35 | φ5-20 | |
Composizione chimica del GR.P9
| Cr, % | C, % | P, % | S, % | Mo, % | Mn, % | Si, % |
| 4.00-6.00 | 0.15 max. | 0.025 massimo | 0.025 massimo | 0.45-0.65 | 0.30-0.60 | 0.50 al massimo |
ASTM A335 P9 Proprietà meccaniche e fisiche dei tubi
| Resistenza alla trazione, MPa | Resistenza al rendimento, MPa | Allungamento, % |
| 415 minuti | 205 minuti | 30 minuti. |
Materiale equivalente di acciaio legato P9
| ASTM | JIS G 3458 | Unione delle Nazioni | BS | ISO |
|---|---|---|---|---|
| P9 | STPA 26 | S50400 | 3604 P1 629-470 | 2604 II TS38 |
Applicazioni:
- Centrali elettriche
- Industria chimica
- impianti di recupero del calore
- Industria termica
- Caldaia a vapore
- Rafinazione di petrolio
