Yuhong Holding Group Co., LTD
 |
| Luogo di origine: | La Cina |
| Marca: | YUHONG |
| Certificazione: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Numero di modello: | A179+AL1060/1050 |
| Quantità di ordine minimo: | 500KGS |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | caso Piega-di legno /Iron |
| Tempi di consegna: | 7 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 1000ton |
| Nome del prodotto: | Tubo a pinne | Materiale per tubi: | Acciaio al carbonio, acciaio inossidabile, acciaio legato, rame ecc... |
|---|---|---|---|
| Materiale delle pinne: | Alluminio, bottaio And Steel | passo delle pinne: | Un min di 2,1 millimetri (12FPI) |
| Lunghezza del tubo: | Personalizzato | pacakge: | caso Piega-di legno /Iron |
| Evidenziare: | Metropolitana di aletta espelsa dello scambiatore di calore,Metropolitana alettata A179,Tubo alettato del condensatore |
||
A179 Scambiatore di calore a tubo finito tubo AL 1060 Fin L Tipo estruso Tipo incorporato Tipo scambiatore di calore raffreddamento dell'aria

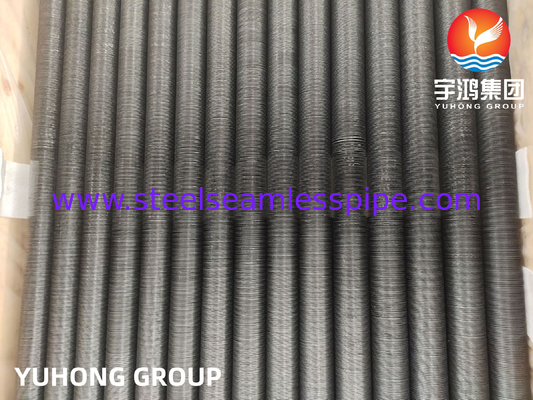

Tubo a pinne di tipo L per scambiatori di calore
Il tubo a pinne di tipo L è un tubo a pinne realizzato con nastro ad alette di alluminio o nastro a pinne di rame, piegato in una spirale a forma di L sotto tensione e strettamente avvolto attorno alla superficie esterna del tubo di base.E' combinato con due materiali diversi..
La tensione nelle strisce delle pinne del tubo a pinne di tipo L si avvolge intorno al tubo, causando che i piedi delle pinne si premano con forza contro il tubo, mantenendo le pinne saldamente in posizione.
Processo di produzione
Le strisce di pinne (di solito di alluminio e rame) sono piegate in forma di L e arrotolate sotto tensione sulla superficie del tubo di base.I piedi delle pinne sono collegati e coprono la superficie delle pinne.
| Materiali per tubi di base | |
| tubi di acciaio al carbonio | A179, A192, SA210 Gr A1/C, A106 Gr B, A333 Gr3 Gr6 Gr8, A334 Gr3 Gr6 Gr8, 09CrCuSb, DIN 17175 St35.8 St45.8, EN 10216 P195 P235 P265, GB/T3087 Gr10 Gr20, GB/T5310 20G 20MnG, |
| tubi di acciaio legato | A209 T1 T1a,A213 T2 T5 T9 T11 T12 T22 T91,A335 P2 P5 P9 P11 P12 P22 P91,EN 10216-2 13CrMo4-5 10CrMo9-10 15NiCuMoNb5-6-4 |
| Tubi di acciaio inossidabile | TP304/304L, TP316/TP316L TP310/310S TP347/TP347H |
| Tubi di rame | UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10 |
| tubi di titanio | Gr. 2 |
| Materiali delle pinne | |
| Alumini (Alu.1100, Alu.1060), rame, acciaio | |
Caratteristiche del tubo a pinne di tipo L
1La sezione trapezoidale formata dal calandramento di un tubo a pinne di tipo L per lo scambiatore di calore è coerente con la distribuzione della densità di flusso di calore, i tubi sono strettamente combinati,e l'efficienza termica è elevata, che elimina il calore di contatto causato dall'intervallo tra i tubi e il tubo a pinne.
2Il tubo può resistere a temperature fino a 150°C e non c'è rischio di corrosione atmosferica o stress termico.
3Il tubo a pinne di tipo L fornisce l'area di contatto tra la banda di pinne e la superficie del tubo per proteggere la parete del tubo dalla corrosione atmosferica.
4Questo progetto L-TYPE è molto più economico di LL, KL o anche di G-embedded.
5Temperatura massima di funzionamento: 230°C
Per un preventivo rapido, si prega di inviare con i seguenti requisiti
Numero di pezzi,
tubo di base: diametro, spessore, lunghezza e specifiche del materiale.
Pinne: specifica del materiale, tipo (solido o dentellato), altezza, spessore, spaziatura, lunghezza delle pinne e sezioni senza pinne.
Tempo di consegna richiesto.
| * Questi sono i modelli di pinna/tubo più comuni. Abbiamo più di 20 diverse combinazioni di pinna e tubo. Contattatemi per ulteriori informazioni e opzioni. | ||
| Superficie a pinna elicoidale (Tub OD |
||
| 5/8′′ ′′ 3/8′′, 1/2′′ e 7/16′′ | 1′′ ′′ 3/8′′, 1/2′′, 7/16′′ e 5/8′′ | 1 1/4′′ 3/8′′, 1/2′′, 7/16′′ e 5/8′′ |
| 15.875mm 9.525mm, 12.7mm e 11.113mm | 25.4mm 9.525mm, 12.7mm, 11.113mm e 15.875mm | 31.75mm ️ 9.525mm, 12.7mm, 11.113mm e 15.875mm |
|
||
Utilizzazioni
Tubo a pinne di tipo Lè di solito utilizzato nei raffreddatori d'aria nelle industrie petrolchimiche, energetiche, carta, tabacco, riscaldamento degli edifici e altre industrie, nonché negli scambiatori di calore nelle centrali elettriche (elettricità, nucleare,centrali termiche e geotermiche).
